Beschreibung
Reflex Flowjet Durchströmungsarmatur, zur Absperrung und Entleerung, G 3/4"
Die Reflex Flowjet Durchströmungsarmatur G 3/4" ist speziell für die Absperrung und Entleerung von Refix DD Membran-Druckausdehnungsgefäßen konzipiert. Sie erfüllt die Anforderungen der DIN 4807-T5 und ist ideal für den Einsatz in Heizungs- und Trinkwassersystemen. Die Armatur ist mit bauseitigen T-Stücken kombinierbar, auch bei Durchgangsnennweiten größer als Rp 3/4, und ermöglicht eine sichere und zuverlässige Handhabung der Ausdehnungsgefäße.
Wie funktioniert die Reflex Flowjet Durchströmungsarmatur?
Die Flowjet Durchströmungsarmatur dient der gesicherten Absperrung und Entleerung von Membran-Druckausdehnungsgefäßen. Sie ermöglicht eine kontrollierte Trennung des Ausdehnungsgefäßes vom System, um Wartungsarbeiten oder den Austausch zu erleichtern. Die Armatur ist so konstruiert, dass sie den Durchfluss optimal steuert und gleichzeitig eine einfache Bedienung unterstützt.
Für welche Anwendungen ist die Flowjet Durchströmungsarmatur geeignet?
Die Armatur ist für den Einsatz in Heizungsanlagen und Trinkwassersystemen mit Membran-Druckausdehnungsgefäßen der Serie Refix DD vorgesehen. Sie eignet sich besonders für Systeme, die eine Absperr- und Entleerfunktion gemäß DIN 4807-T5 erfordern. Durch die Kompatibilität mit verschiedenen T-Stücken ist sie flexibel in der Installation und kann an unterschiedliche Rohrdurchmesser angepasst werden.
Welche technischen Eigenschaften zeichnen die Flowjet Durchströmungsarmatur aus?
Die Armatur ist für eine maximale Betriebstemperatur von 70 °C und einen maximal zulässigen Betriebsüberdruck von 16 bar ausgelegt. Sie verfügt über Anschlüsse mit dem Gewinde G 3/4" (19,05 mm Rohraußendurchmesser) sowohl am Eintritt als auch am Austritt. Mit einer kompakten Bauhöhe von 82 mm und einer Breite von 90 mm ist sie platzsparend und leicht zu integrieren. Das Gewicht beträgt 0,24 kg, was eine einfache Handhabung ermöglicht.
Technische Daten
- Typ: G 3/4 Zoll
- Betriebstemperatur: bis 70 °C
- Maximaler Betriebsüberdruck: 16 bar
- Anschluss Eintritt: G 3/4 Zoll (19,05 mm)
- Anschluss Austritt: G 3/4 Zoll (19,05 mm)

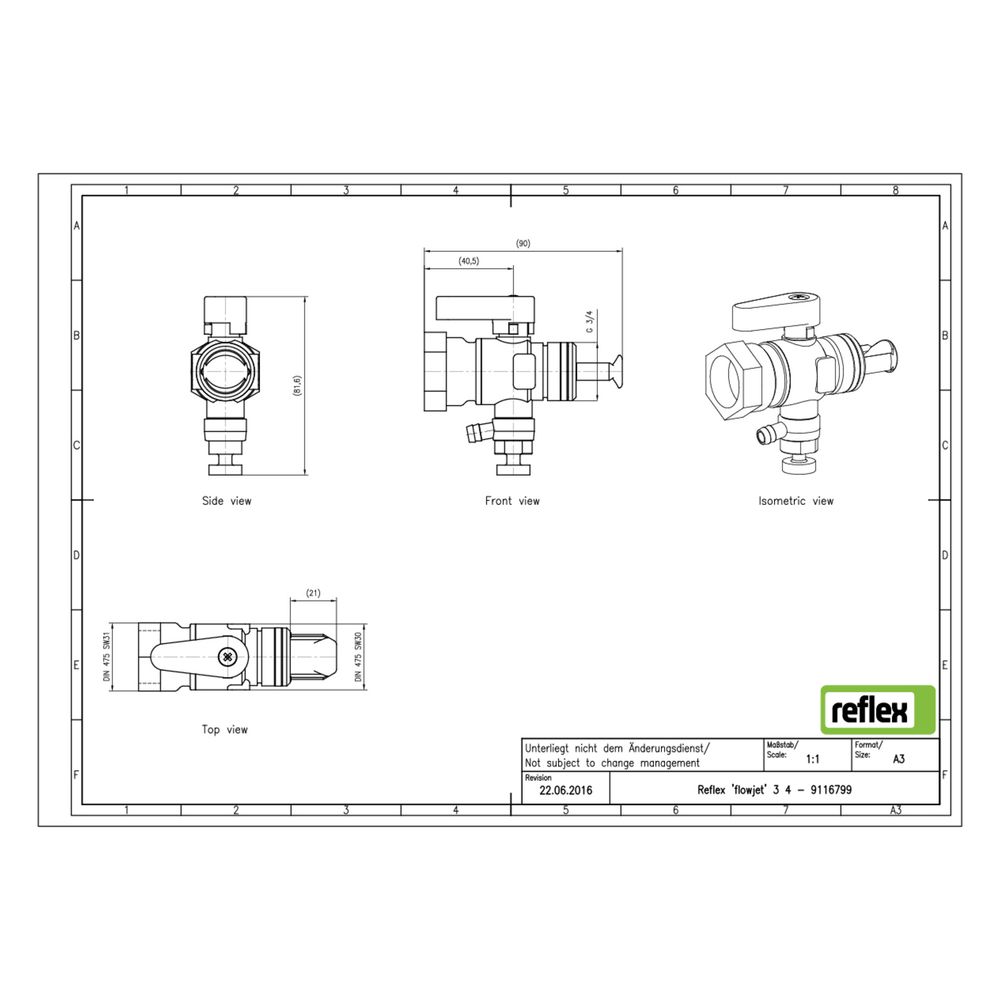

- Maximale Höhe: 82 mm
- Breite: 90 mm
- Gewicht: 0,24 kg
Die Reflex Flowjet Durchströmungsarmatur bietet eine zuverlässige Lösung zur Absperrung und Entleerung von Membran-Druckausdehnungsgefäßen in Heizungs- und Trinkwassersystemen. Mit ihrer robusten Bauweise, der Kompatibilität zu verschiedenen Rohrdurchmessern und den technischen Eigenschaften wie einem Betriebsüberdruck von 16 bar und einer Betriebstemperatur bis 70 °C unterstützt sie eine sichere und flexible Installation in unterschiedlichen Anwendungsbereichen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Refix Zubehör |
| Hersteller-Produktgruppe | Refix Zubehör |
| Hersteller-Artikelnummer | 9116799 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9116799 |
| EAN-13 | 4036705066566 |
| Gewicht | 0,53 kg |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Rohraußendurchmesser Anschluss 1 | 19,05 |
| Rohraußendurchmesser Anschluss 2 | 19,05 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
