Beschreibung
Reflex Fillcontrol Nachspeisesystem Auto, automatisch, mit Edelstahlkreiselpumpe und Control Basic
Der Reflex Fillcontrol Nachspeisesystem Auto ist eine automatische Nachspeisestation mit Edelstahlkreiselpumpe und Control Basic Steuerung. Dieses kompakte System ist für Kleinanlagen konzipiert und eignet sich zur kontrollierten Nachspeisung von Ergänzungswasser sowie zur Füllfunktion bei Erst- und Wiederbefüllung in geschlossenen Heiz- und Kühlwassersystemen. Es ist ausgelegt für die Befüllung mit Wasser und Wassergemischen aus drucklosen Vorrats- und Mischbehältern und verfügt über einen integrierten Systemtrenner nach DIN EN 1717.
Wie funktioniert das Nachspeisesystem Fillcontrol Auto?
Das Fillcontrol Auto überwacht die Druckhaltung in Heiz- und Kühlwassersystemen und steuert die Nachspeisung automatisch. Die hydraulische Funktion übernimmt eine horizontal angeordnete Edelstahlkreiselpumpe mit Trockenlaufschutz. Ein elektronischer Drucksensor misst kontinuierlich den Systemdruck. Die Steuerung erfolgt über die Control Basic Einheit, eine vollautomatische, frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie zweizeiliger Klartextanzeige für Systemdruck und Betriebszustände. Die Nachspeisung wird bei Erreichen definierter Druckwerte aktiviert und bei Überschreitung von Laufzeit oder Zyklenanzahl automatisch unterbrochen.
Welche Steuerungs- und Kommunikationsfunktionen bietet die Control Basic Einheit?
Die Control Basic Steuerung ist in einem robusten Kunststoffgehäuse untergebracht und verfügt über eine schmutzunempfindliche Folientastatur mit zweizeiliger Klartextanzeige. Sie zeigt Systemdruck, Betriebszustände und Störmeldungen an. Die Kommunikation erfolgt über eine RS 485 Schnittstelle für optionale Komponenten. Zusätzlich sind potenzialfreie Ausgänge zur Sammelmeldung und Eingänge zur Auswertung eines Kontaktwasserzählers sowie zur Funktionsanforderung über externe Signale vorhanden. Die Steuereinheit ist komplett verkabelt, anschlussfertig nach VDE-Vorschriften und wird mit Netzanschlusskabel und Schutzkontaktstecker geliefert.
Welche Sicherheits- und Überwachungsfunktionen sind integriert?
Das System verfügt über eine integrierte Systemdrucküberwachung mit Anzeige und Störmeldung bei Unterschreitung des Mindestdrucks oder Überschreitung des Maximaldrucks. Die Ansteuerung erfolgt über die integrierte Systemdruckauswertung oder ein externes 230-Volt-Signal. Bei Überschreitung der vorgegebenen Laufzeit oder Zyklenanzahl wird die Nachspeisung automatisch unterbrochen und eine Störmeldung ausgegeben. Optional ist eine Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung möglich, um die Wasserqualität zu kontrollieren.
Für welche Anwendungen und Einbausituationen ist das Fillcontrol Auto geeignet?
Das Nachspeisesystem ist besonders geeignet für die Füllung und Nachspeisung von geschlossenen Heiz- und Kühlwassersystemen mit Wasser oder Wassergemischen aus drucklosen Vorrats- und Mischbehältern. Es ist für den Festeinbau konzipiert und nicht für den mobilen Einsatz vorgesehen. Das System ist kompatibel mit Enthärtungsanlagen, jedoch nicht für Vollentsalzung oder pH-Wert-Stabilisierung ausgelegt. Ein Membrandruckausdehnungsgefäß oder kompressorgesteuerter Ausdehnungsautomat kann nicht angeschlossen werden.

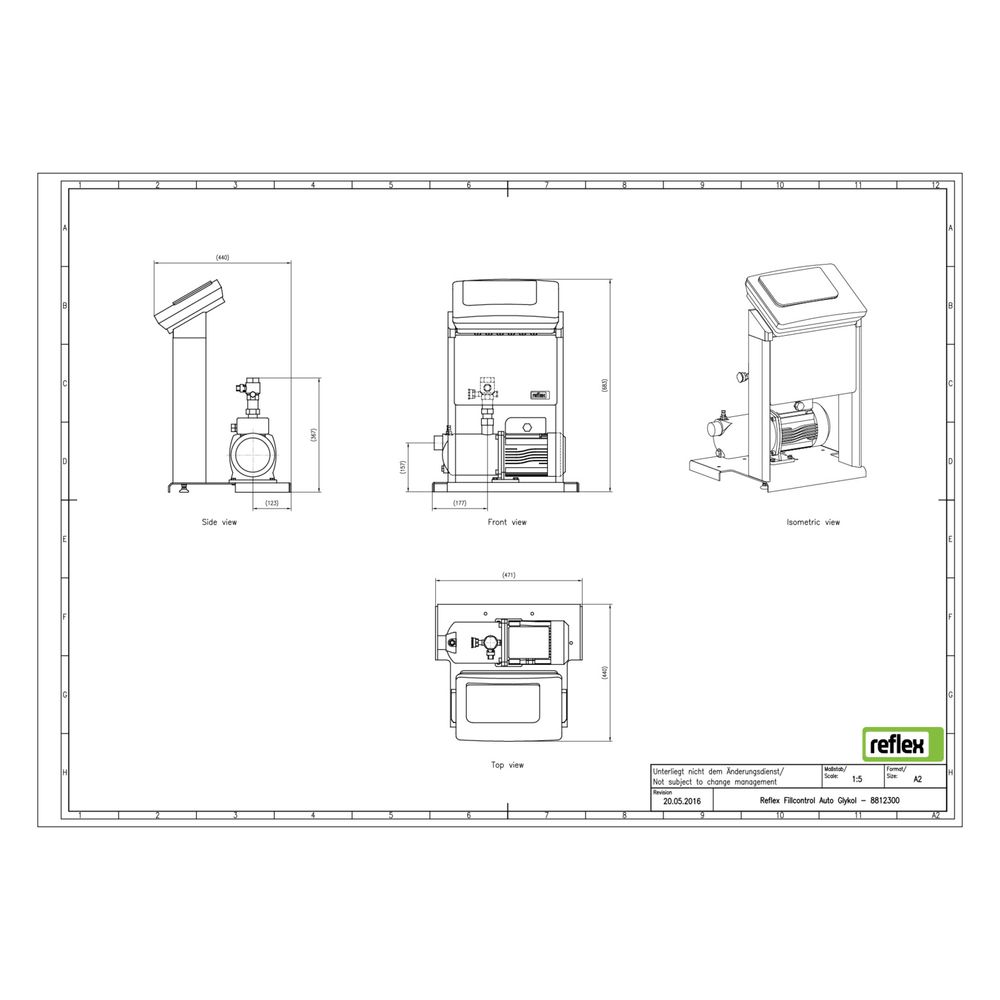

Technische Daten
- Baulänge: 556 mm
- Bauhöhe: 683 mm
- Bautiefe: 481 mm
- Druckbereich: 1,30 bis 10,00 bar
- Maximale Eingangstemperatur: 70 °C
- Maximale Ausgangstemperatur: 70 °C
- Nachfüllkapazität: 360 l
- Nenndurchmesser: 1 Zoll (25 mm)
- Systemtrenner: integriert
- Automatische Befüllung: ja
- Geeignet für Enthärtung: ja
- Geeignet für Festeinbau: ja
Das Reflex Fillcontrol Nachspeisesystem Auto bietet eine zuverlässige und automatisierte Lösung zur Druckhaltung und Nachspeisung in geschlossenen Heiz- und Kühlwassersystemen. Die Kombination aus Edelstahlkreiselpumpe, integrierter Steuerung und umfangreichen Überwachungsfunktionen sorgt für einen sicheren und effizienten Betrieb. Mit einer Nachfüllkapazität von 360 Litern und einem Druckbereich bis 10 bar ist das System für vielfältige Anwendungen in Kleinanlagen geeignet.
Technische Daten
| Hersteller-Warengruppe | Nachspeisung |
| Hersteller-Serie | Fillcontrol, Fillset |
| Hersteller-Produktgruppe | Fillcontrol, Fillset |
| Hersteller-Artikelnummer | 8812300 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8812300 |
| Bauhöhe | 683,00 |
| Baulänge | 556,00 |
| Bautiefe | 481,00 |
| Druck | 1,30 - 10,00 |
| EAN-13 | 4036705114793 |
| Geeignet für den Festeinbau | ja |
| Geeignet für Enthärtung | ja |
| Geeignet für kompressorgesteuerten Ausdehnungsautomaten | nein |
| Geeignet für Membrandruckausdehnungsgefäß | nein |
| Geeignet für mobilen Einsatz | nein |
| Geeignet für pH-Wert Stabilisierung | nein |
| Geeignet für Vollentsalzung | nein |
| Gewicht | 19,8 kg |
| Max Arbeitsdruck | 10,00 |
| Max Temperatur Ausgang | 70,00 |
| Max Temperatur Eingang | 70,00 |
| Mit automatischer Befüllung | ja |
| Mit Entlüfter | nein |
| Mit Filter | nein |
| Mit Isolierung | nein |
| Mit Manometer | nein |
| Mit Systemtrenner | ja |
| Nachfüllkapazität | 360,00 |
| Nenndurchmesser | 1 Zoll (25) |
| WEEE-Nr. | 30666633 |
