Beschreibung
Reflex Exvoid Luft-Mikroblasenabscheider A DN 250, mit Flansch, 12-Loch, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 250 mit Flanschanschluss und 12-Loch-Ausführung ist für den Einsatz in Heiz- und Kühlsystemen konzipiert. Er entfernt Mikroblasen zuverlässig aus Wasser oder Wasser-Glykol-Gemischen mit bis zu 50 % Glykolanteil und ist für geschlossene, flüssigkeitsgefüllte Anlagensysteme geeignet. Mit einem maximalen Betriebsdruck von 10 bar und variabler Strömungsrichtung unterstützt er die Betriebsentlüftung an Hochpunkten von Anlagen.
Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?
Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgeführt. Dieses Prinzip ermöglicht eine kontinuierliche Entlüftung ohne Betriebsunterbrechung.
Für welche Systeme und Medien ist der Exvoid geeignet?
Der Mikroblasenabscheider ist speziell für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme ausgelegt. Er eignet sich für die Medien Wasser und Wasser-Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 % Glykol. Die Ausführung ist horizontal mit Flanschanschluss, was eine flexible Integration in bestehende Anlagen ermöglicht.
Welche technischen Merkmale zeichnen den Exvoid A DN 250 aus?

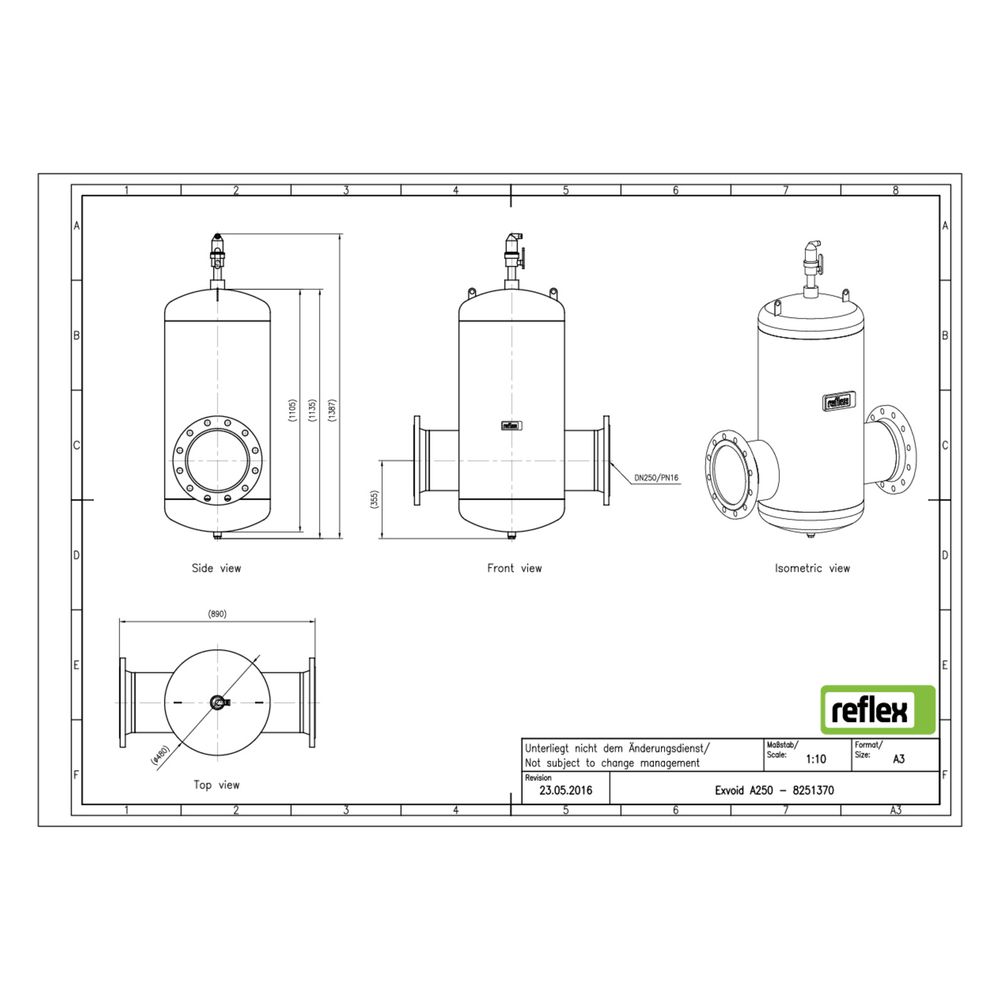

Das Gehäuse besteht aus robustem Stahl mit einem Rohraußendurchmesser von 273 mm. Die Baulänge beträgt 890 mm. Der Absorber ist für eine maximale Mediumtemperatur von 110 °C ausgelegt und kann Durchflussleistungen von 0,10 bis 288 m³/h verarbeiten. Der Kvs-Wert liegt bei 1185,7, was auf einen hohen Durchfluss bei geringem Druckverlust hinweist.
Welche Besonderheiten bietet der Reflex Exvoid Mikroblasenabscheider?
Der Absorber verfügt über eine variable Strömungsrichtung und ist mit einem automatischen Entlüfter ausgestattet. Eine Reinigung während des Betriebs ist nicht möglich. Er ist nicht für offene Systeme geeignet und besitzt keine Isolierung. Kupplungen sind nicht enthalten, und der Anschluss erfolgt über einen Flansch mit 12-Loch-Befestigung.
Technische Daten
- Nenndurchmesser: DN 250
- Anschluss: Flansch, 12-Loch
- Werkstoff Gehäuse: Stahl
- Baulänge: 890 mm
- Rohraußendurchmesser: 273 mm
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Durchflussleistung: 0,10 bis 288 m³/h
- Kvs-Wert: 1185,7
- Maximale Glykol-Mischung: 50 %
- Variable Strömungsrichtung: ja
- Automatischer Entlüfter: ja
Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 250 ist eine zuverlässige Lösung zur schnellen und effektiven Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Stahlkonstruktion, dem Flanschanschluss und der automatischen Entlüftung unterstützt er den störungsfreien Betrieb von geschlossenen Anlagensystemen bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 110 °C.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8251370 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8251370 |
| Ausführung | horizontal |
| Baulänge | 890,00 |
| Durchflussleistung | 0,10 - 288,00 |
| EAN-13 | 4036705118555 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 146 kg |
| Kvs-Wert | 1185,70 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit abnehmbarem Filter | nein |
| Mit automatischem Entlüfter | ja |
| Mit Isolierung | nein |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 250 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 273,00 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Variable Strömungsrichtung | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
