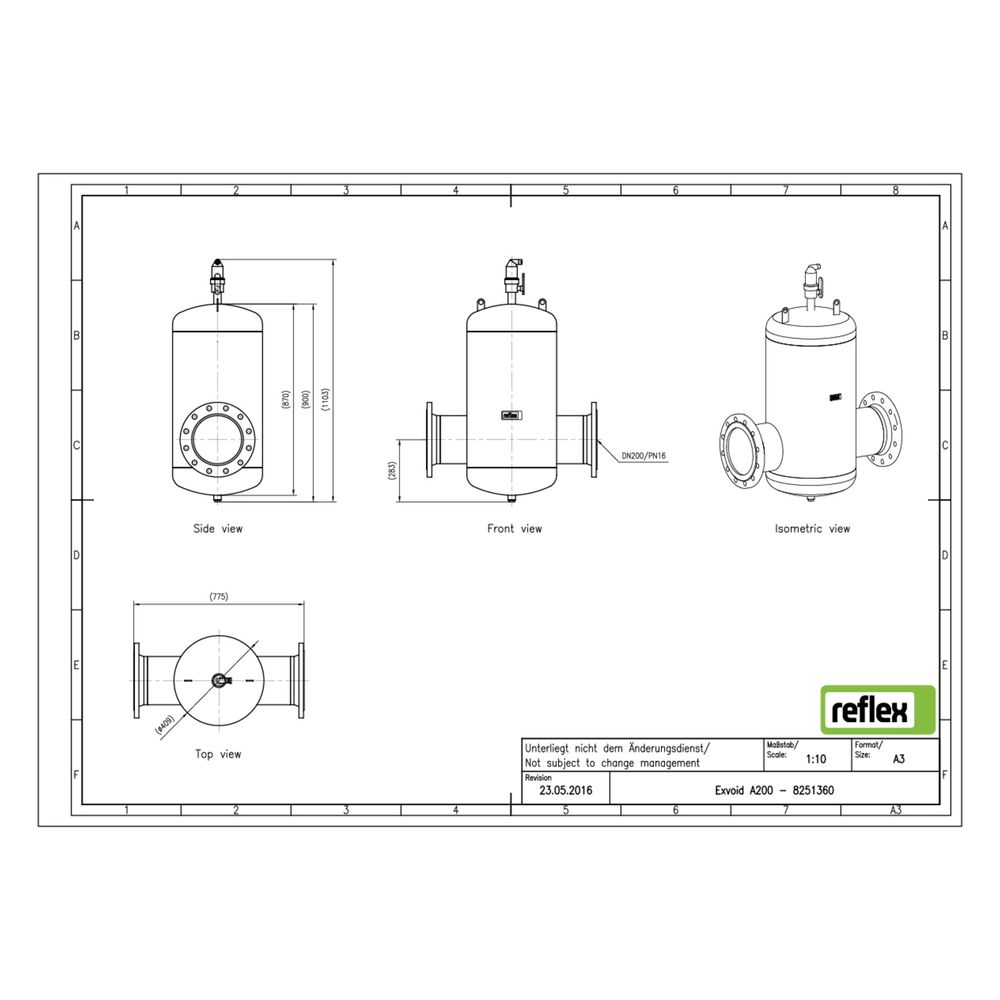

Reflex Exvoid Luft-Mikroblasenabscheider A DN 200, mit Flansch, 12-Loch, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 200 mit Flanschanschluss und 12-Loch ist eine spezialisierte Armatur für Heiz- und Kühlsysteme. Er entfernt Mikroblasen zuverlässig aus Wasser und Wasser-Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 %. Mit einem maximalen Betriebsdruck von 10 bar und einem Nenndurchmesser von DN 200 eignet sich der Abscheider besonders für geschlossene, flüssigkeitsgefüllte Anlagensysteme, auch in Solarinstallationen.
Wie funktioniert der Reflex Exvoid Luft-Mikroblasenabscheider?
Der Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden schnell und zuverlässig separiert und über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil automatisch und permanent in die Atmosphäre abgeleitet. Dieses Prinzip sorgt für eine effiziente Betriebsentlüftung, insbesondere an Hochpunkten der Anlage.
Für welche Medien und Systeme ist der Abscheider geeignet?
Der Reflex Exvoid ist für Heiz- und Kühlsysteme sowie für geschlossene, flüssigkeitsgefüllte Anlagensysteme konzipiert. Er kann mit Wasser und Wasser-Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die Ausführung ist horizontal mit Flanschanschluss, geeignet für Solarinstallationen und geschlossene Systeme, jedoch nicht für offene Systeme.
Welche technischen Merkmale zeichnen den Exvoid A DN 200 aus?
Der Mikroblasenabscheider verfügt über ein Stahlgehäuse mit einem Rohraußendurchmesser von 219,10, einer Baulänge von 775,00 und einem Kvs-Wert von 780,60. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, die Durchflussleistung reicht von 0,10 bis 180,00. Die Strömungsrichtung ist variabel, und das Gerät arbeitet nach dem Vollstromprinzip mit Beruhigung. Eine Reinigung während des Betriebs ist nicht möglich.
Welche Anschluss- und Druckeigenschaften besitzt der Abscheider?
Der Reflex Exvoid A ist mit einem Flanschanschluss mit 12-Loch ausgestattet und für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Er verfügt nicht über Kupplungen oder eine Isolierung.
Technische Daten
- Nenndurchmesser: DN 200
- Anschluss: Flansch, 12-Loch
- Werkstoff Gehäuse: Stahl
- Rohraußendurchmesser: 219,10
- Baulänge: 775,00
- Max. Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Durchflussleistung: 0,10 bis 180,00
- Max. Glykol-Mischung: 50 %
- Kvs-Wert: 780,60
- Strömungsrichtung: variabel
Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 200 mit Flanschanschluss bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Stahlausführung, einem maximalen Betriebsdruck von 10 bar und der Eignung für Wasser-Glykolgemische bis 50 % stellt er eine effiziente Lösung für geschlossene Anlagensysteme dar und unterstützt so den störungsfreien Betrieb.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8251360 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8251360 |
| Ausführung | horizontal |
| Baulänge | 775,00 |
| Durchflussleistung | 0,10 - 180,00 |
| EAN-13 | 4036705118548 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 90 kg |
| Kvs-Wert | 780,60 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit abnehmbarem Filter | nein |
| Mit automatischem Entlüfter | ja |
| Mit Isolierung | nein |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 200 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 219,10 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Variable Strömungsrichtung | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
