Beschreibung
Reflex S Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 10 bar, stehend, Halbmembran, Grau
Das Reflex S Ausdehnungsgefäß MAG 100 von Reflex ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 100 Litern, das speziell für geschlossene Solar-, Heiz- und Kühlwassersysteme entwickelt wurde. Es ist für Drücke bis 10 bar ausgelegt und eignet sich besonders für Anlagen mit einem Frostschutzmittelzusatz von 25 bis 50 Prozent. Die graue Ausführung ist stehend konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung.
Für welche Systeme ist das Reflex S MAG 100 geeignet?
Das Ausdehnungsgefäß ist für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen vorgesehen. Es kann in Zentralheizungen und Kühlsystemen verwendet werden und ist für Frostschutzmittelzusätze von mindestens 25 bis maximal 50 Prozent ausgelegt, was es besonders für Solaranlagen mit hohen Frostschutzanforderungen geeignet macht.
Wie ist das Ausdehnungsgefäß konstruiert?
Das Gefäß verfügt über eine nicht tauschbare Halbmembran aus SBR, die den Innenraum in einen Wasser- und einen Gasraum mit Polster unterteilt. Es ist stehend mit Füßen ausgestattet und besitzt einen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm). Die Oberfläche ist mit einer widerstandsfähigen Epoxidharzbeschichtung versehen, die eine lange Lebensdauer unterstützt.
Welche Betriebsbedingungen sind zu beachten?
Das Reflex S MAG 100 ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die zulässige Systemtemperatur beträgt maximal 120 °C, während die maximale Mediumtemperatur im Dauerbetrieb 70 °C beträgt. Das Gefäß ist für den Einsatz mit Glykolmischungen bis zu 50 Prozent geeignet. Die Vordruckeinstellung liegt bei 3 bar. Es ist ausschließlich für den vertikalen Einbau vorgesehen und nicht für den Einsatz mit Leitungswasser geeignet.
Welche Normen und Zulassungen gelten für das Reflex S MAG 100?
Das Ausdehnungsgefäß entspricht der DIN EN 13831 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Für Anlagen in der Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 100 l
- Maximaler Betriebsdruck: 10 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Frostschutzmittelzusatz: 25 bis 50 %
- Vordruck: 3 bar
- Anschluss: Außengewinde, 1 Zoll (25 mm)

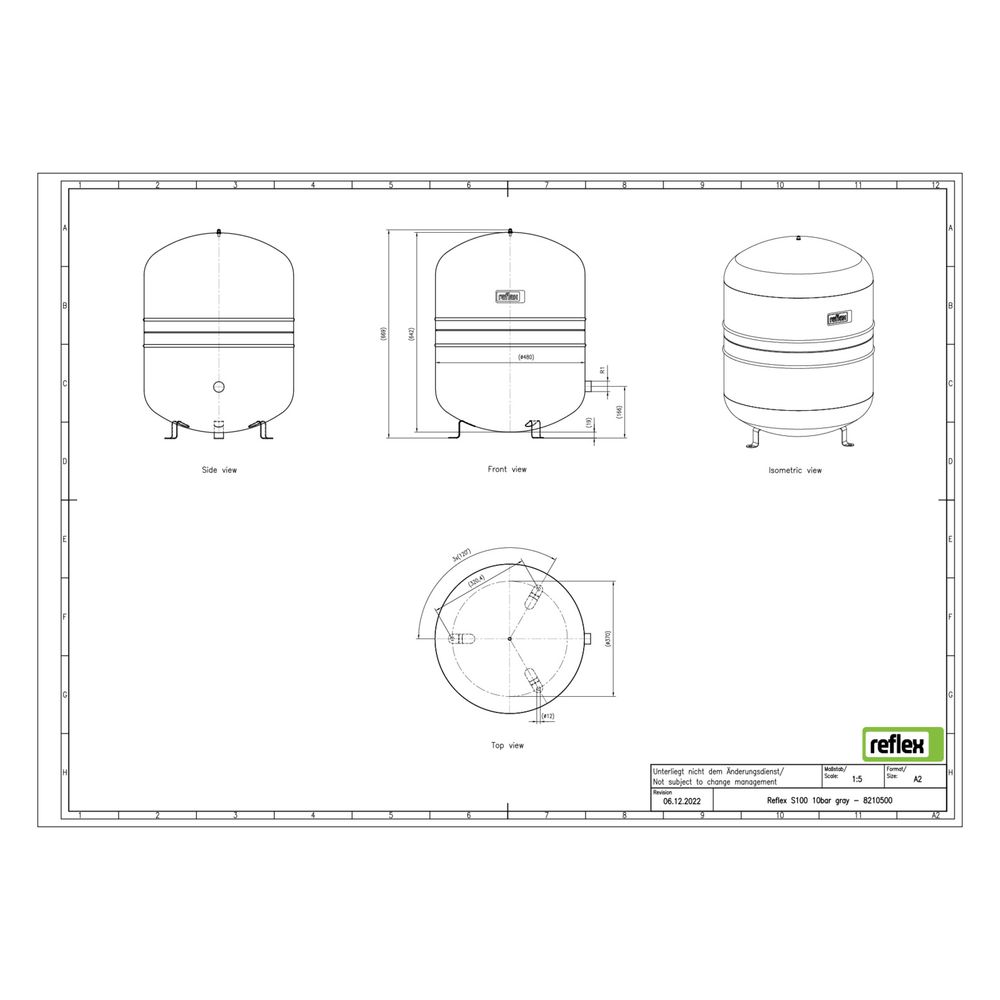

- Bauhöhe: 667 mm
- Durchmesser: 486 mm
- Kippmaß: 822 mm
- Membranwerkstoff: SBR
- Platzierung: stehend, mit Füßen
Das Reflex S Ausdehnungsgefäß MAG 100 bietet eine robuste und langlebige Lösung für den Ausgleich von Volumenänderungen in geschlossenen Solar-, Heiz- und Kühlsystemen. Mit einem Nennvolumen von 100 Litern, einem maximalen Betriebsdruck von 10 bar und der Eignung für Frostschutzmittelzusätze bis 50 Prozent ist es besonders für anspruchsvolle Anwendungen geeignet und unterstützt eine sichere und effiziente Systemfunktion.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex S |
| Hersteller-Produktgruppe | Reflex S |
| Hersteller-Artikelnummer | 8210500 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8210500 |
| Bauhöhe | 667,00 |
| Durchmesser | 486,00 |
| EAN-13 | 4036705110399 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 14,3 kg |
| Kippmaß | 822,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| Vordruck | 3,00 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
