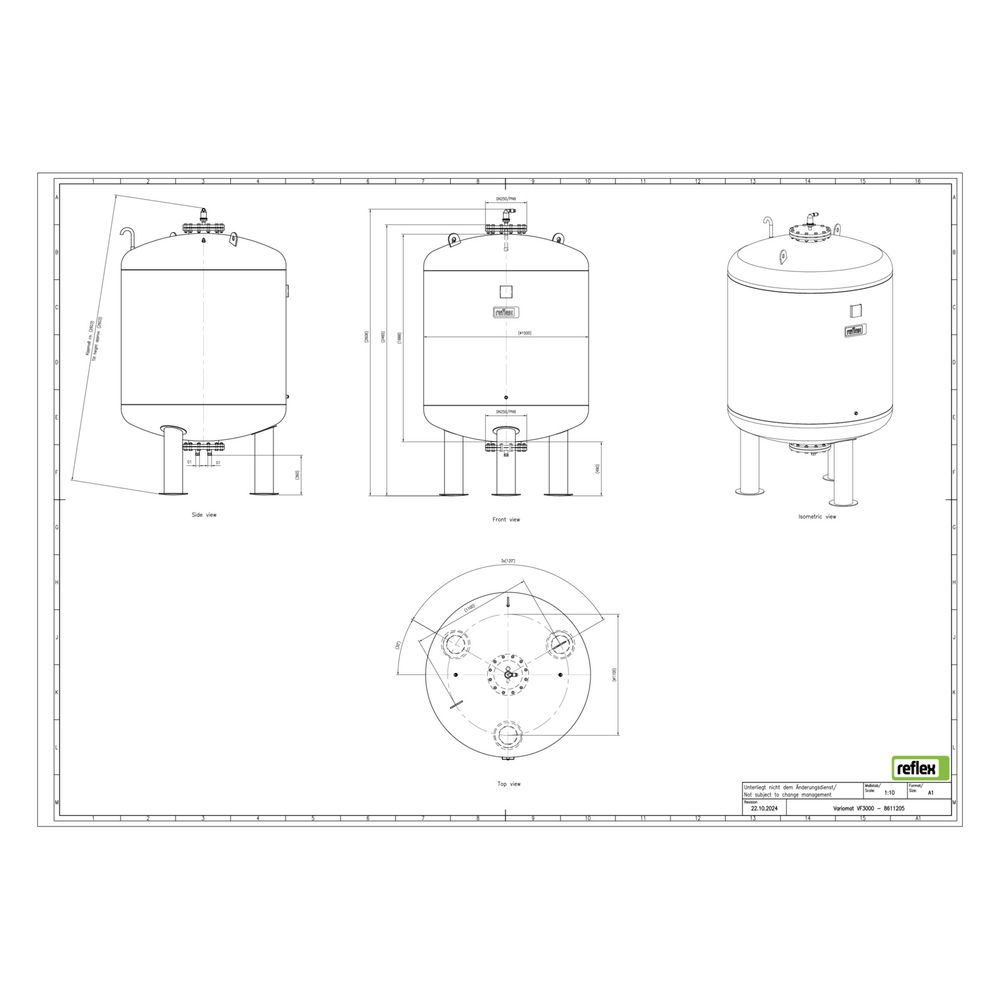

Reflex Variomat VF 3000 Ausdehnungsgefäß MAG, Nennvolumen 3000l, Vollmembran, Grau

Der Reflex Variomat VF 3000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 3000 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau kunststoffbeschichtet und eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen mit einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur von bis zu 70 °C.

Wie ist das Variomat VF 3000 Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenbeschichtung besteht aus Kunststoff, die das Gefäß vor Korrosion schützt. Zur Entgasung ist ein Peilrohr integriert, das eine einfache und sichere Entlüftung ermöglicht. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders erlaubt, um den Zustand der Membran zu überwachen.

Welche Zulassungen und Normen erfüllt das Ausdehnungsgefäß?

Das Variomat VF 3000 entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Diese Normen sichern die Qualität und Betriebssicherheit des Gefäßes im Einsatz bei pumpengesteuerten Druckhaltestationen. Die Druckstufe ist mit PN 6 angegeben, was einem maximalen Betriebsdruck von 6 bar entspricht.

Wie erfolgt die Integration in Druckhaltestationen?

Das Ausdehnungsgefäß ist als Folgegefäß für Variomat Druckhaltestationen konzipiert und kann sowohl in Systemen mit einer als auch mit zwei Pumpen eingesetzt werden. Es ist mit einem Messumformer für die Niveaumessung ausgestattet, der eine präzise Überwachung des Füllstands ermöglicht. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), passend für die meisten gängigen Rohranschlüsse.

Technische Daten

• Nennvolumen: 3000 l
• Bauhöhe: 2588 mm
• Durchmesser: 1500 mm
• Max. Arbeitsdruck: 6 bar
• Max. Mediumtemperatur: 70 °C
• Druckstufe: PN 6
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Außenbeschichtung: Kunststoff

Das Reflex Variomat VF 3000 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in Heizungs- und Wassersystemen. Mit seinem großen Nennvolumen von 3000 Litern, der robusten Bauweise und der Einhaltung relevanter Normen stellt es eine sichere und langlebige Komponente dar, die den Anforderungen moderner Pumpendruckhaltungen gerecht wird.
