Beschreibung
Reflex Ausdehnungsgefäß G MAG 500, 500L, 16 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 500 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine stehende Bauweise sowie die graue Epoxidharzbeschichtung aus. Das Gefäß eignet sich für den Einsatz in Zentralheizungen und Kühlsystemen, wobei es Frostschutzmittelzusätze von 25 bis 50 Prozent verträgt.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Ausführung ist mit Füßen ausgestattet und besitzt eine langlebige Epoxidharzbeschichtung, die das Gefäß vor Korrosion schützt.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Gefäß ist mit metrischen Außengewindeanschlüssen ausgestattet, passend für einen Nenndurchmesser-Ausdehnungsanschluss DN 40 mit einem Rohraußendurchmesser von 48,3 mm. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um eine sichere Handhabung zu ermöglichen. Optional kann eine Muffe für einen Membranbruchmelder installiert werden, um den Zustand der Membran zu überwachen.
Für welche Betriebsbedingungen ist das Reflex G Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von -10 bis 70 °C ausgelegt. Es ist für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent geeignet. Der maximale Arbeitsdruck beträgt 16 bar, während der Vordruck bei 3,5 bar liegt. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Reflex G Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Für Anlagen mit einem Produkt aus Druck und Volumen kleiner oder gleich 3.000 bar-Liter besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI.
Technische Daten
- Nennvolumen: 500 l
- Maximaler Betriebsdruck: 16 bar

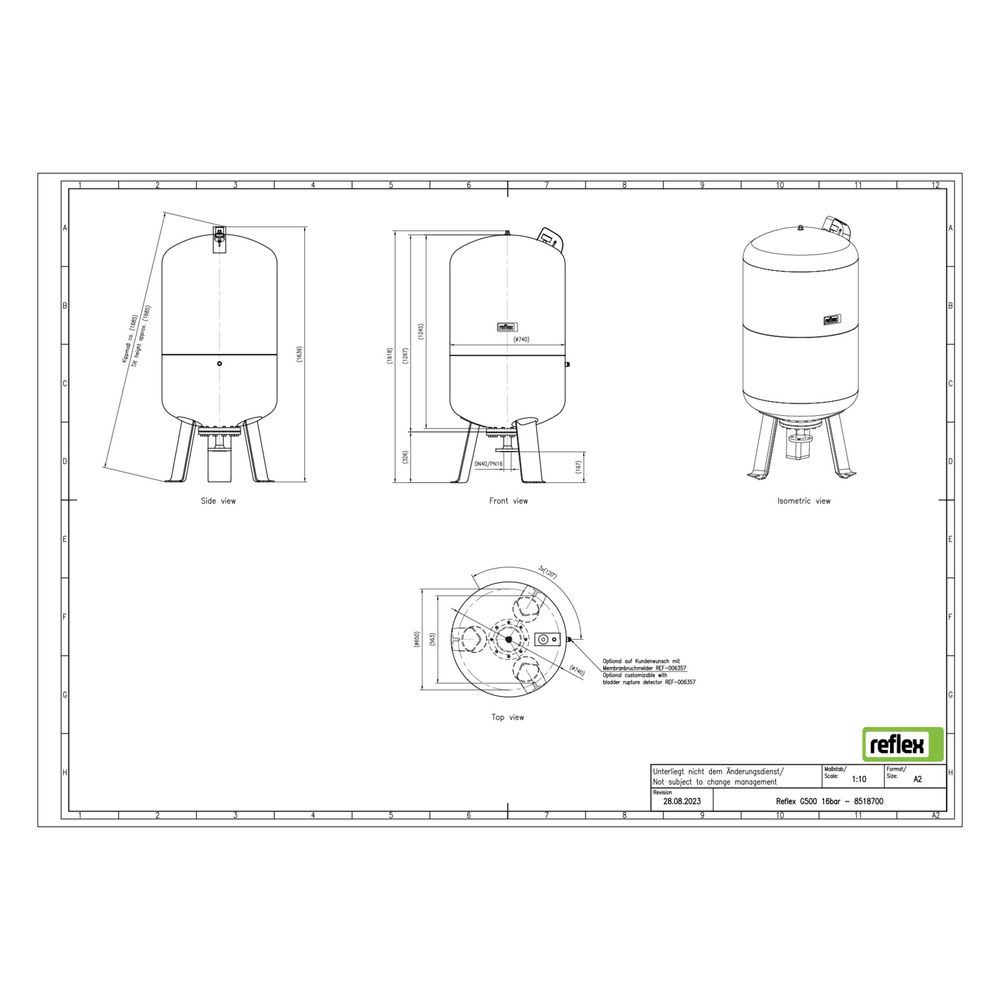

- Bauhöhe: 1635 mm
- Durchmesser: 740 mm
- Anschluss: Außengewinde (metrisch), DN 40
- Membranmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Vordruck: 3,5 bar
- Schutz: Manometer und Vordruckventil durch Metallbügel
- Platzierung: stehend mit Füßen
Das Reflex Reflex G Ausdehnungsgefäß MAG 500 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 500 Litern, einem maximalen Betriebsdruck von 16 bar und einer widerstandsfähigen EPDM-Membran ist es für vielfältige Anwendungen in der Haustechnik geeignet und unterstützt den sicheren und effizienten Betrieb von Heizungs- und Kühlsystemen.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8518700 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8518700 |
| Bauhöhe | 1635,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705111112 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 138 kg |
| Kippmaß | 1664,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 40 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,30 |
| Vordruck | 3,50 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
