Beschreibung

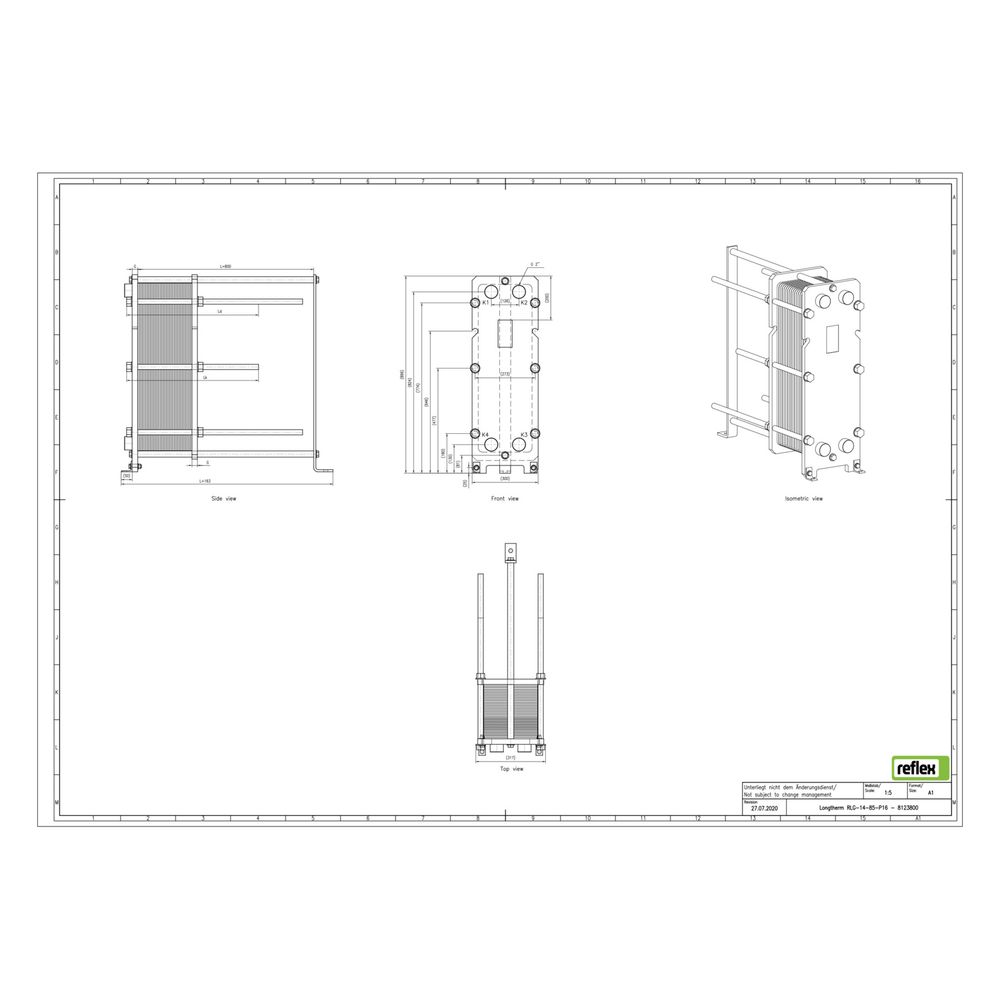

Reflex Longtherm Plattenwärmetauscher RLG-14-85, geschraubt, 85 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-14-85 ist ein geschraubter Wärmetauscher mit 85 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind. Die Konstruktion ermöglicht eine flexible Erweiterung und Reinigung durch Zerlegbarkeit.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Die Platten sind an den Kontaktpunkten verbunden. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Dichtungen bestehen aus klebefreien NBR-Butyl-Materialien, die eine sichere Abdichtung ermöglichen.
Welche Kanalformen und Strömungscharakteristika sind vorhanden?
Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand je nach Anforderung.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache und schnelle Reinigung sowie die Erweiterung durch zusätzliche Plattenpakete. Dies ist besonders vorteilhaft bei hohen Leistungsanforderungen und wenn eine flexible Anpassung an wechselnde Betriebsbedingungen notwendig ist. Zudem erlaubt die Zerlegbarkeit eine unkomplizierte Wartung.
Welche Zulassungen und Werkstoffe sind relevant?
Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist Kupfer. Der Rahmen ist aus Kohlenstoffstahl gefertigt. Die Anschlüsse sind als Außengewinde mit einem Nenndurchmesser von 2 Zoll (50 mm) ausgeführt.
Technische Daten
- Anzahl der Platten: 85
- Werkstoff Platten: rostfreier Stahl
- Werkstoff Lotmaterial: Kupfer
- Bauhöhe: 896 mm
- Bautiefe: 963 mm
- Baulänge: 300 mm
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Mittenabstand Anschlüsse: 126 mm
- Anschlussart: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RLG-14-85 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Die geschraubte Bauweise mit 85 Edelstahlplatten und NBR-Dichtungen ermöglicht eine flexible Wartung und Erweiterung. Mit einem maximalen Arbeitsdruck von 16 bar und robusten Werkstoffen ist er für anspruchsvolle industrielle Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8123800 |
| Hersteller | Reflex |
| Anzahl der Platten | 85,00 |
| Artikelnummer | REFLEX-8123800 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 963,00 |
| EAN-13 | 4036705220593 |
| Geeignet für Dämmschale | nein |
| Gewicht | 195,2 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
