Beschreibung

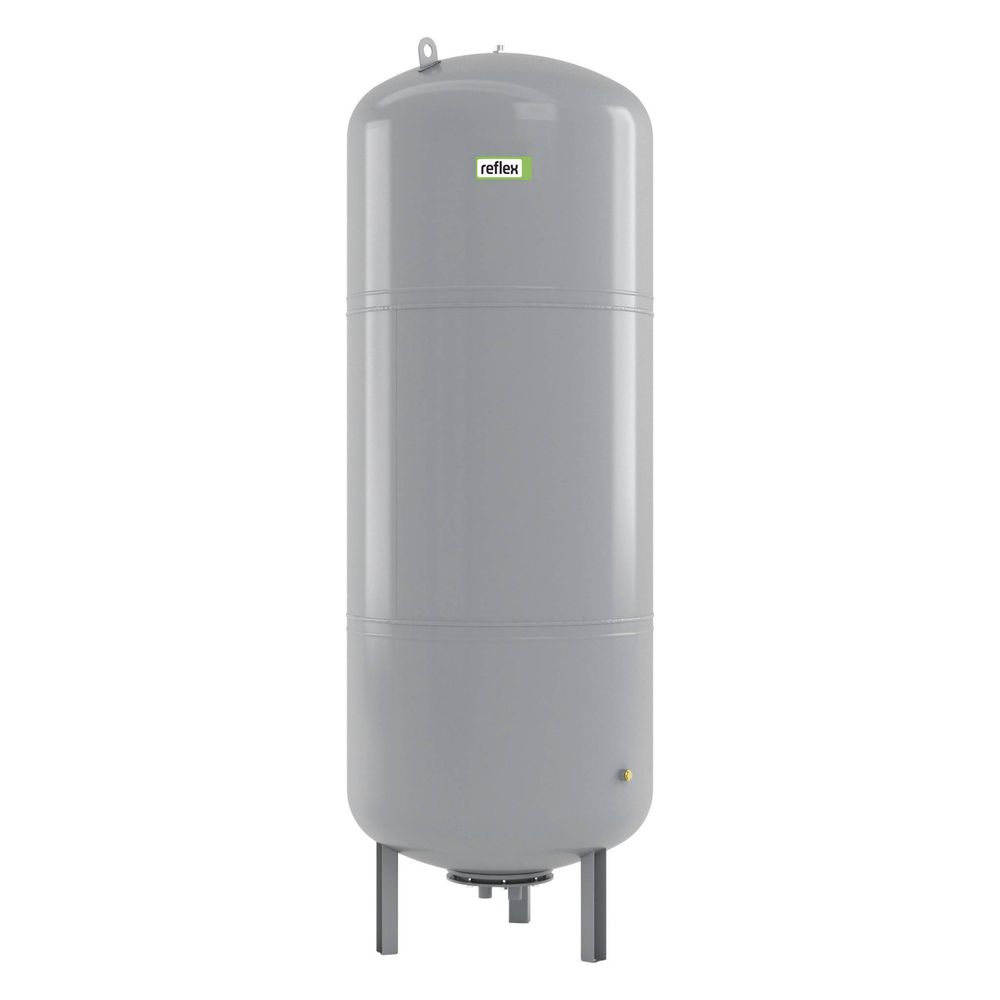

Reflex Variomat VF 600 Ausdehnungsgefäß MAG, Nennvolumen 600l, Vollmembran, Grau
Der Reflex Variomat VF 600 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 600 Litern. Es gehört zur Variomat Serie und ist für den Einsatz in ein- oder zwei-pumpengesteuerten Druckhaltestationen konzipiert. Das drucklose Gefäß ist gegenüber der Atmosphäre geschlossen und erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie der Normen DIN EN 13831, VDI 4708 und AD 2000. Typische Einsatzbereiche sind Anlagen zur Pumpendruckhaltung in Heizungs- und Wassersystemen.
Wie ist das Variomat VF 600 konstruiert?

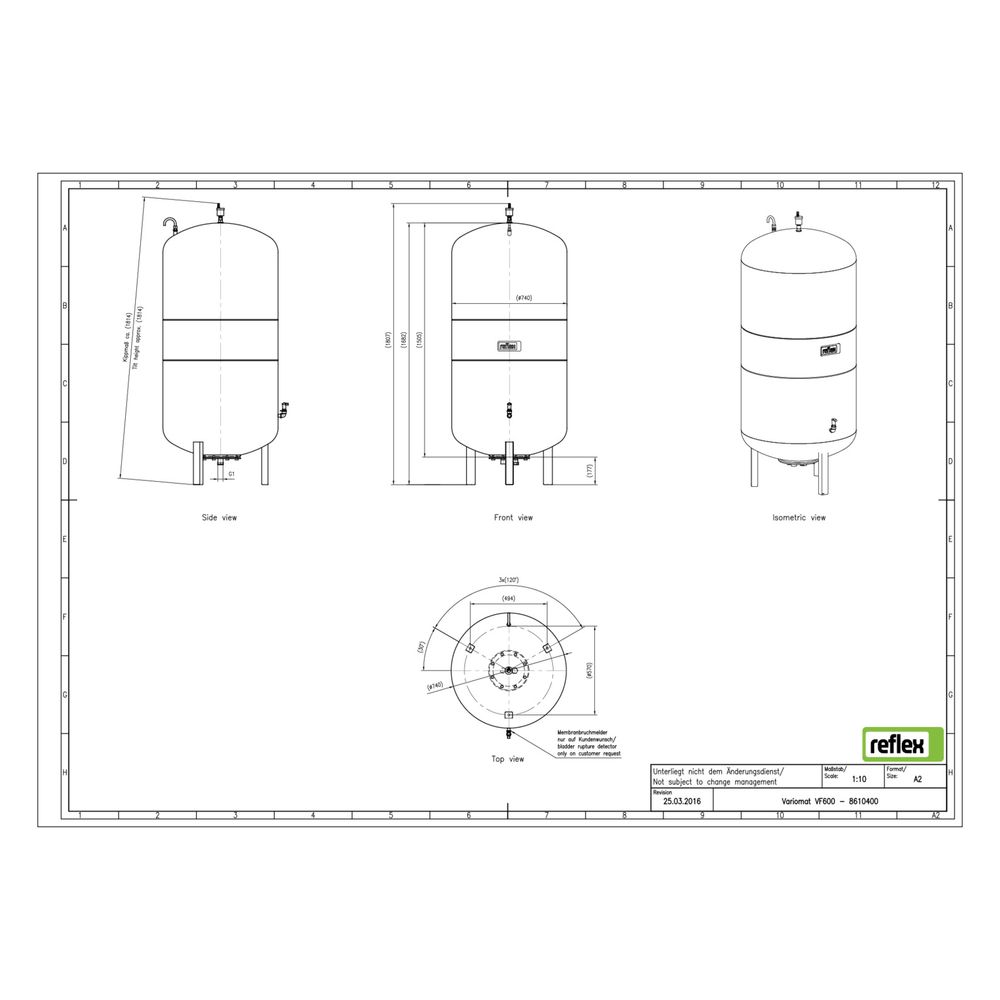

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Die Grundgefäße der Variomat VF Serie sind mit einem Messumformer für die Niveaumessung ausgestattet, wobei nicht eindeutig ist, ob dieser im Folgegefäß VF 600 enthalten ist.
Welche technischen Eigenschaften hat das Ausdehnungsgefäß?
Das Gefäß ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) ausgelegt und kann Mediumtemperaturen bis 70 °C im Dauerbetrieb aufnehmen. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), der Rohraußendurchmesser des Anschlusses liegt bei 33,7 mm. Die Bauhöhe des stehenden Gefäßes beträgt 1807 mm bei einem Durchmesser von 740 mm. Die Membran ist austauschbar, was die Wartung und Instandhaltung erleichtert.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Reflex Variomat VF 600 ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen. Die Bauweise entspricht den Anforderungen der DIN EN 13831 für Membran-Ausdehnungsgefäße sowie den Richtlinien VDI 4708 und AD 2000. Diese Normen sichern die Qualität und Betriebssicherheit des Gefäßes im Einsatz.
Technische Daten
- Nennvolumen: 600 l
- Bauhöhe: 1807 mm
- Durchmesser: 740 mm
- Maximaler Arbeitsdruck: 6 bar
- Maximale Mediumtemperatur: 70 °C
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Anschluss: 33,7 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Druckstufe: PN 6
- Platzierung: stehend mit Fußkonstruktion
Das Reflex Variomat VF 600 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in pumpengesteuerten Anlagen. Mit einem Nennvolumen von 600 Litern, einer robusten Bauweise und der Einhaltung relevanter Normen ist es für den Dauerbetrieb bei bis zu 70 °C und 6 bar Arbeitsdruck ausgelegt. Die austauschbare Membran und die Möglichkeit zum Anschluss eines Membranbruchmelders unterstützen eine einfache Wartung und Überwachung.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8610400 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8610400 |
| Bauhöhe | 1807,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705113710 |
| Gewicht | 106 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
