Reflex S Ausdehnungsgefäß MAG 250, Nennvolumen 250l, 10 bar, stehend, Halbmembran, Grau

Der Reflex S Ausdehnungsgefäß MAG 250 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 250 Litern und einem maximalen Betriebsdruck von 10 bar. Dieses stehend ausgeführte Gefäß mit Halbmembran ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert. Die graue Epoxidharzbeschichtung sorgt für eine langlebige Oberfläche, während die Konstruktion für Frostschutzmittelzusätze bis zu 50 % ausgelegt ist.

Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?

Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme ausgelegt. Es eignet sich besonders für Anlagen mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent. Die Konstruktion entspricht der DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Das Gefäß ist für den Einsatz in Zentralheizungen geeignet und kann auch in Kühlsystemen verwendet werden.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß verfügt über eine nicht tauschbare Halbmembran aus SBR (Styrol-Butadien-Kautschuk), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Oberfläche ist mit einer langlebigen Epoxidharzbeschichtung versehen, die das Gefäß vor Korrosion schützt. Die Ausführung ist stehend mit Füßen zur sicheren Platzierung. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm).

Welche Betriebsbedingungen sind für das Reflex S MAG 250 vorgesehen?

Das Ausdehnungsgefäß ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die zulässige Systemtemperatur liegt bei bis zu 120 °C, während die maximale Mediumtemperatur im Dauerbetrieb 70 °C beträgt. Das Gefäß ist für den Einsatz mit Frostschutzmitteln bis zu 50 % Glykol-Mischung geeignet. Die Vordruckeinstellung beträgt 3 bar. Die Platzierung ist ausschließlich vertikal vorgesehen.

Welche Maße und Anschlussdetails sind relevant?

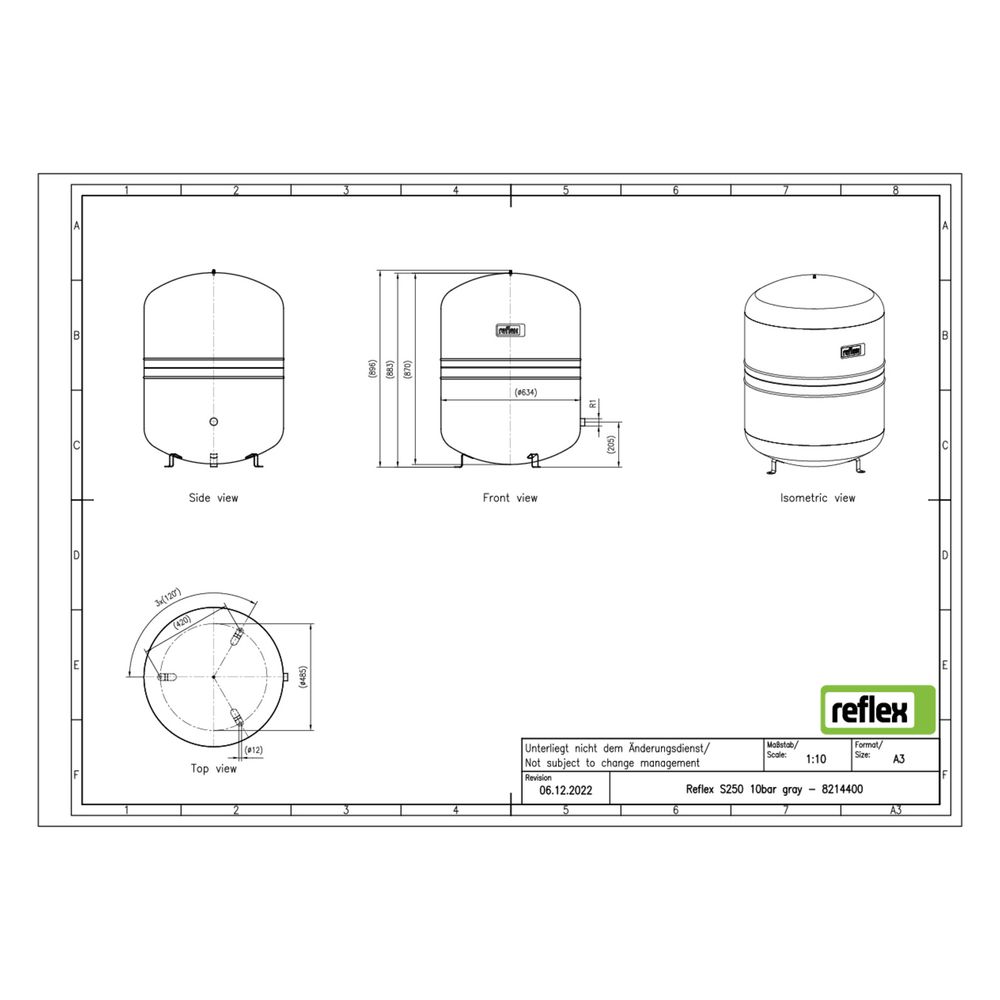

Das Gefäß hat eine Bauhöhe von 888 mm und einen Durchmesser von 640 mm. Das Kippmaß beträgt 1091 mm. Der Ausdehnungsanschluss besitzt einen Rohraußendurchmesser von 33,7 mm und ist mit einem metrischen Außengewinde ausgestattet. Das Gefäß ist mit Füßen ausgestattet, jedoch ohne Befestigungsmaterial, Sicherheitsventil oder Manometer.

Technische Daten

• Nennvolumen: 250 l
• Maximaler Betriebsdruck: 10 bar
• Bauhöhe: 888 mm
• Durchmesser: 640 mm
• Kippmaß: 1091 mm
• Anschluss: Außengewinde, 1 Zoll (25 mm)
• Membranmaterial: SBR (Styrol-Butadien-Kautschuk)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Vordruck: 3 bar

Das Reflex S Ausdehnungsgefäß MAG 250 bietet eine robuste und langlebige Lösung für geschlossene Solar-, Heiz- und Kühlwassersysteme. Mit einem Nennvolumen von 250 Litern und einem Betriebsdruck von 10 bar ist es für vielfältige Anwendungen geeignet. Die Epoxidharzbeschichtung und die Halbmembran aus SBR ermöglichen eine hohe Beständigkeit gegenüber Frostschutzmitteln und Temperaturschwankungen.
