Reflex S Ausdehnungsgefäß MAG 2, Nennvolumen 2l, 10 bar, Vollmembran, Grau

Der Reflex S Ausdehnungsgefäß MAG 2 mit einem Nennvolumen von 2 Litern ist ein Membran-Druckausdehnungsgefäß, das speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen entwickelt wurde. Das graue Gefäß ist für Drücke bis 10 bar ausgelegt und eignet sich besonders für Anlagen mit einem Frostschutzmittelzusatz von bis zu 50 Prozent. Es ist für die vertikale Montage vorgesehen und verfügt über einen metrischen Außengewindeanschluss.

Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?

Das Reflex S Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Es eignet sich für geschlossene Solar-, Heiz- und Kühlwassersysteme mit Frostschutzmittelzusätzen zwischen 25 und 50 Prozent. Die maximale Betriebstemperatur liegt bei 70 °C, die maximale Systemtemperatur bei 120 °C. Der Dauerbetrieb ist im Temperaturbereich von -10 °C bis 70 °C möglich. Aufgrund des Produktspezifikums besteht keine Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produktkennzeichen (PSV * VN) kleiner oder gleich 3.000 bar * Liter ist.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die den Innenraum in einen Wasser- und einen Gasraum mit Polster unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Das Gefäß ist für die vertikale Montage vorgesehen und besitzt kein integriertes Sicherheitsventil, Manometer, Füße oder Befestigungsmaterial.

Welche technischen Eigenschaften zeichnen das Reflex S 2 aus?

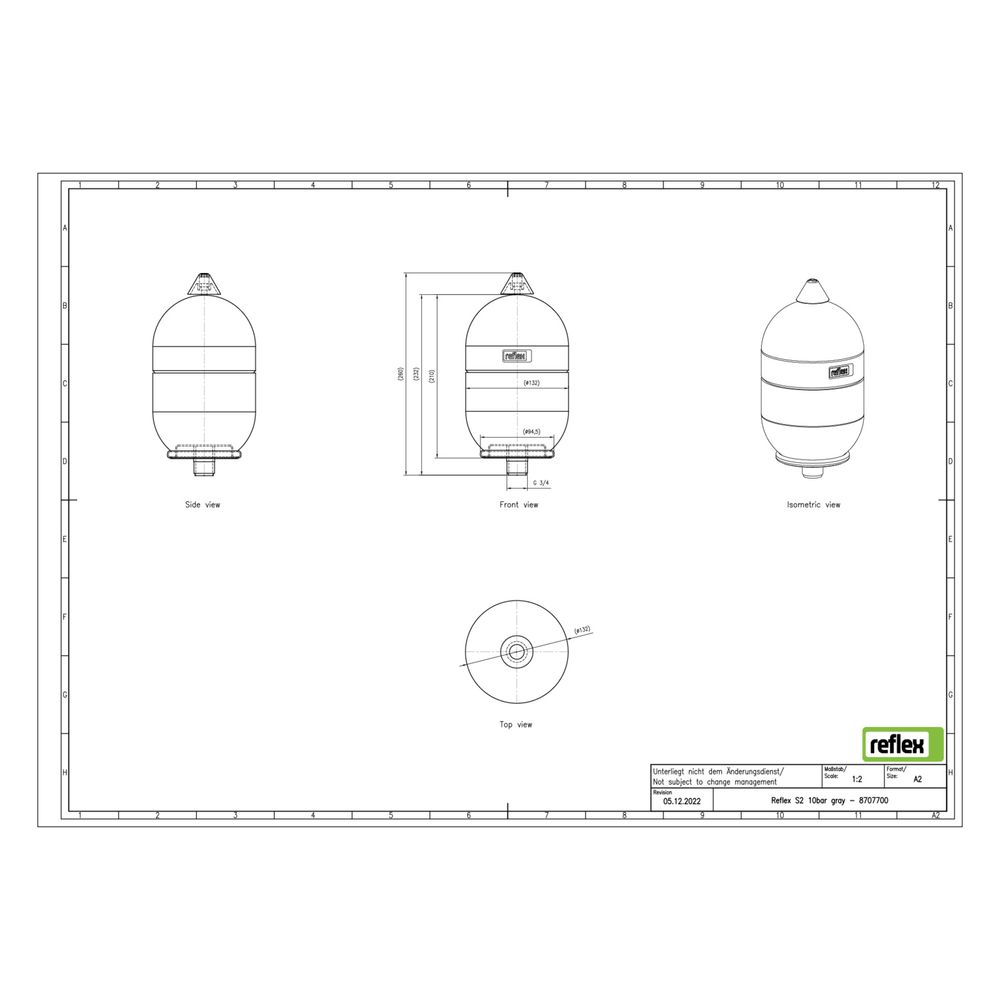

Das Ausdehnungsgefäß hat eine Bauhöhe von 260 mm, einen Durchmesser von 132 mm und ein Kippmaß von 292 mm. Der Vordruck ist auf 0,5 bar eingestellt, und der maximale Arbeitsdruck beträgt 10 bar. Es ist nicht für den Einsatz mit Leitungswasser geeignet, sondern für Systeme mit Frostschutzmittelzusatz. Das Gefäß ist robust konstruiert und für den Einsatz in anspruchsvollen Heiz-, Solar- und Kühlsystemen ausgelegt.

Technische Daten

• Nennvolumen: 2 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: grau
• Bauhöhe: 260 mm
• Durchmesser: 132 mm
• Kippmaß: 292 mm
• Vordruck: 0,5 bar
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C

Das Reflex S Ausdehnungsgefäß MAG 2 bietet eine zuverlässige Lösung für den Druckausgleich in geschlossenen Solar-, Heiz- und Kühlwassersystemen. Mit seiner robusten Konstruktion, der hohen Druckfestigkeit bis 10 bar und der Eignung für Frostschutzmittelzusätze bis 50 Prozent ist es optimal auf die Anforderungen moderner Anlagen abgestimmt. Die kompakte Bauform und der metrische Außengewindeanschluss erleichtern die Installation und Integration in bestehende Systeme.
