Beschreibung
Reflex Ausdehnungsgefäß G MAG 3000, 3000L, 10 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 3000 ist ein stehendes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert und eignet sich besonders für Zentralheizungen und Kühlsysteme mit Frostschutzmittelzusatz von 25 bis 50 Prozent.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran entspricht der Norm DIN EN 13831 und erfüllt die Anforderungen für wiederkehrende Revisionen bei Großgefäßen. Das stehende Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen und besitzt Füße für eine stabile Aufstellung. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Ab einem Volumen von 1000 Litern ist eine Besichtigungsöffnung vorhanden, zudem gibt es eine Muffe für einen optionalen Membranbruchmelder.
Welche technischen Eigenschaften und Anschlüsse sind vorhanden?
Das Gefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von bis zu 70 °C ausgelegt. Es ist für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent geeignet. Die Anschlüsse erfolgen bei diesem Volumen über Flanschanschlüsse DN 65 mit einer Druckstufe von PN 16. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65, der Rohraußendurchmesser 76,10 mm.
Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und nicht für den Einsatz mit Leitungswasser vorgesehen. Es eignet sich für Zentralheizungen und Kühlsysteme, bei denen ein großer Nennvolumenbedarf besteht.
Technische Daten
- Nennvolumen: 3000 l
- Maximaler Betriebsdruck: 10 bar

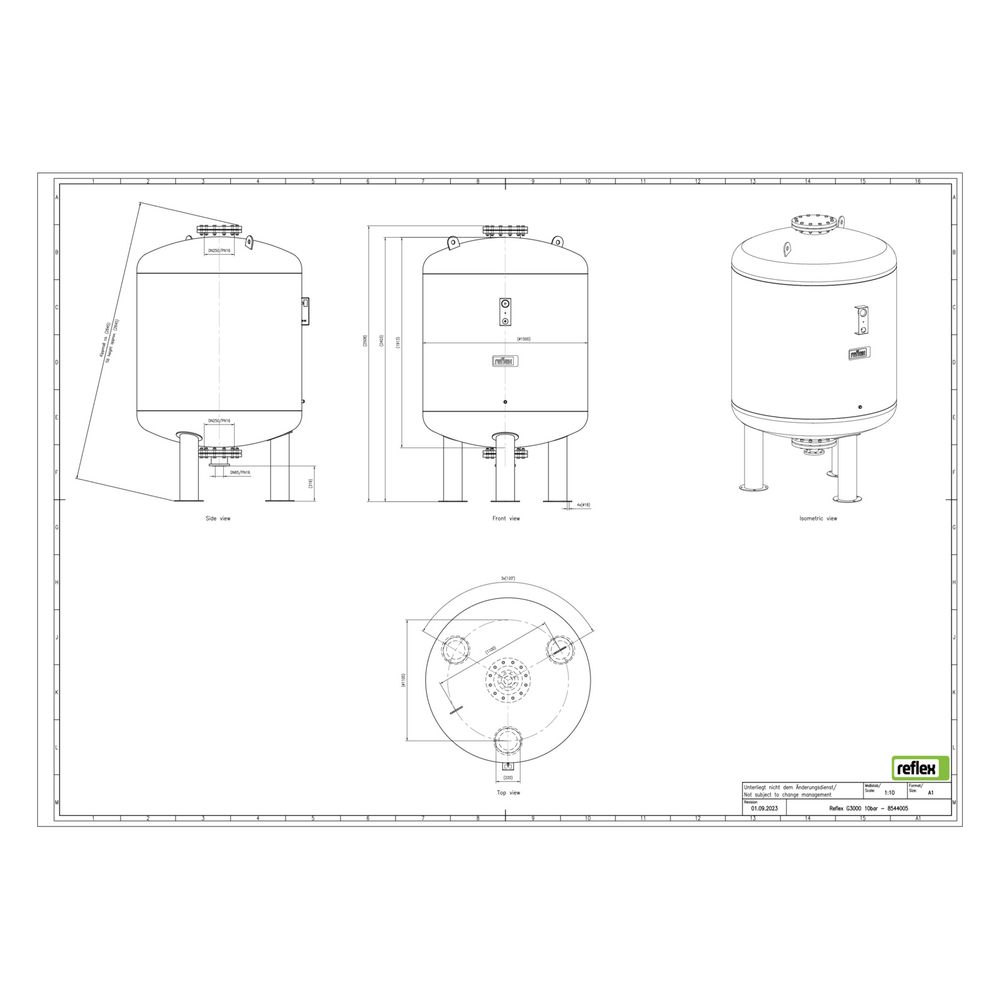

- Bauhöhe: 2542 mm
- Durchmesser: 1500 mm
- Kippmaß: 2645 mm
- Anschluss: Flansch DN 65, PN 16
- Werkstoff Membran: Butylkautschuk (IIR)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
Das Reflex Reflex G Ausdehnungsgefäß MAG 3000 bietet eine zuverlässige Lösung für die Druckkompensation in Heiz- und Kühlsystemen. Mit seinem großen Nennvolumen, der robusten Membran und der hohen Druck- und Temperaturbeständigkeit ist es für anspruchsvolle Anwendungen in Zentralheizungen und Kühlsystemen geeignet und unterstützt den sicheren und effizienten Betrieb der Anlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8544005 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8544005 |
| Bauhöhe | 2542,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705110931 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 870 kg |
| Kippmaß | 2645,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
