Reflex Servitec 95/T/90 Vakuum-Sprührohrentgasung, bis 220m3, 1,3-7,2 bar, Control Touch

Der Reflex Servitec 95/T/90 ist eine Vakuum-Sprührohrentgasungseinheit, die speziell für geschlossene Heizwasser- und Kühlkreisläufe entwickelt wurde. Mit einem variablen Arbeitsdruck von 1,3 bis 7,2 bar und einer maximalen Anlagenkapazität von 220 m³ eignet sich das Gerät auch für Hochhäuser sowie Nahwärme- und Wärme-Kälteverbundsysteme. Die vollautomatische Multifunktionseinheit kombiniert Entgasung und Nachspeisung und ist für Wasser und Wasser-Glykol-Gemische bis zu 50 Prozent ausgelegt.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec 95/T/90?

Die Entgasung erfolgt im Hydraulikteil mittels einer Edelstahl-Kreiselpumpe in Verbindung mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit einer Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet. Die Entgasung arbeitet selbstoptimierend mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung, um gelöste und freie Gase im System zu reduzieren.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Einheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet Schnittstellen wie RS485, eine serielle TTL-Schnittstelle, potenzialfreie Ausgänge sowie galvanisch getrennte analoge Ausgänge. Die Mikroprozessorsteuerung ist frei parametrierbar und zeigt Systemdruck, Betriebs- und Störmeldungen grafisch und in Klartext an. Zudem werden Betriebsmodi, Sammelstörmeldungen, Minimalfüllniveau sowie Pumpen- und Nachspeiseventilfunktionen signalisiert.

Wie wird die Nachspeisung im Servitec 95/T/90 gesteuert?

Die Nachspeisung erfolgt kontrolliert über einen Zweiwegemotorkugelhahn. Die Ansteuerung basiert auf einer integrierten Systemdruckauswertung oder einem externen 230-Volt-Signal, beispielsweise von einer Druckhaltestation. Bei Überschreitung der Laufzeit oder Zyklenanzahl wird die Nachspeisung automatisch unterbrochen und eine Störmeldung ausgelöst. Alternativ kann die Nachspeisung aus einem offenen Netztrennbehälter erfolgen. Optional ist die Auswertung eines Kontaktwasserzählers und die Kapazitätsüberwachung von Ionentauschern möglich.

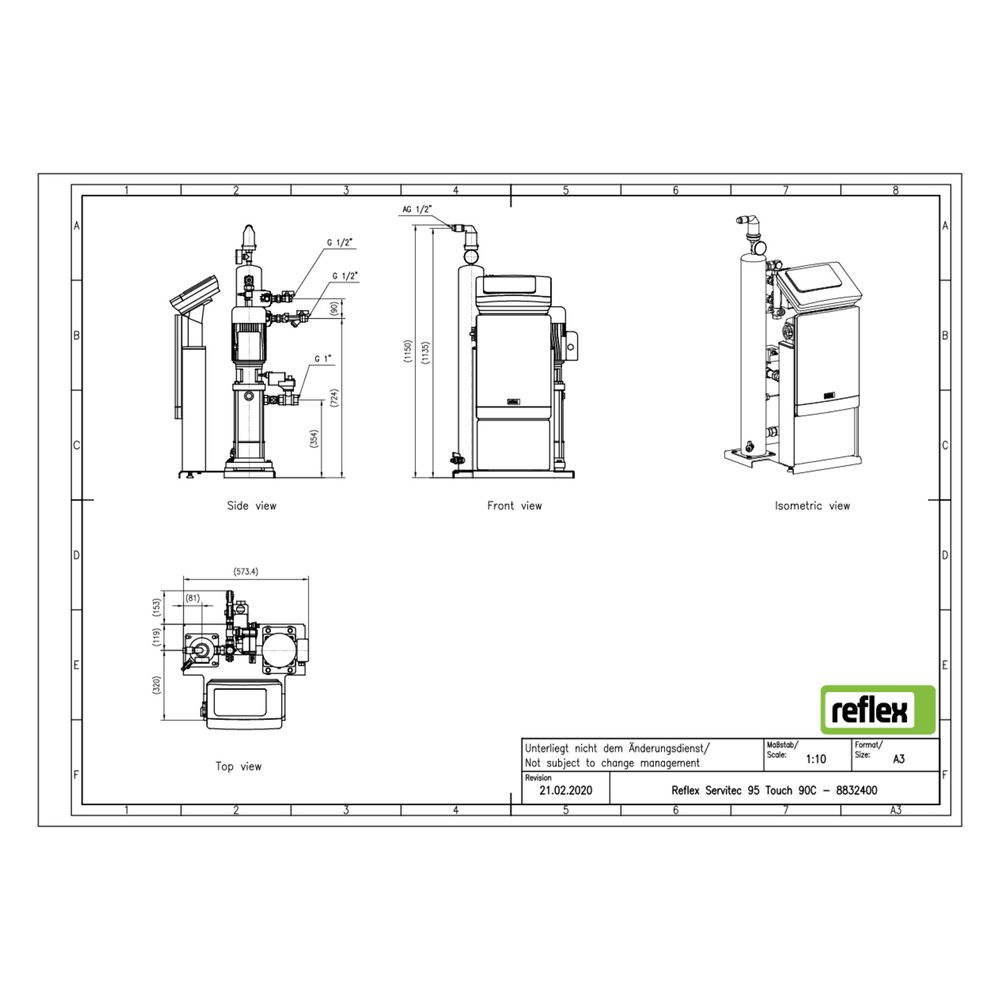

Wie ist die Servitec 95/T/90 konstruiert und installiert?

Die Funktionseinheit besteht aus einem modularen, bodenstehenden Rahmensystem aus eloxierten Aluminiumpräzisionsprofilen. Die Steuerungs- und Bedieneinheit ist ergonomisch in einem robusten Kunststoffgehäuse integriert und horizontal montiert, mit der Option einer separaten vertikalen Wandmontage bis zu drei Meter Entfernung. Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit untergebracht. Die Anlage ist komplett verrohrt, anschlussfertig nach VDE-Vorschriften verdrahtet und verfügt über integrierte Absperrungen an den Systemanschlüssen.

Technische Daten

• Arbeitsdruck: 1,3 bis 7,2 bar
• Maximales Anlagenvolumen: 220 m³
• Maximale Glykol-Mischung: 50 %
• Nennstrom: 6,8 A
• Maximale elektrische Leistungsaufnahme: 1,1 kW
• Schalldruckpegel: 55 dB(A)
• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll
• Baulänge: 556 mm
• Bauhöhe: 1150 mm
• Bautiefe: 672 mm
• Umgebungstemperatur: 0 bis 35 °C
• Frequenz: 50 Hz

Der Reflex Servitec 95/T/90 bietet eine zuverlässige und vollautomatische Lösung zur Entgasung und Nachspeisung in Heiz- und Kühlkreisläufen. Mit seiner variablen Druckeinstellung, der Steuerung über die Control Touch Einheit und der robusten Bauweise ist er besonders für komplexe Systeme wie Hochhäuser und Nahwärmenetze geeignet. Die Kombination aus Edelstahlkomponenten und moderner Mikroprozessorsteuerung sorgt für effizienten Betrieb und umfassende Systemüberwachung.
