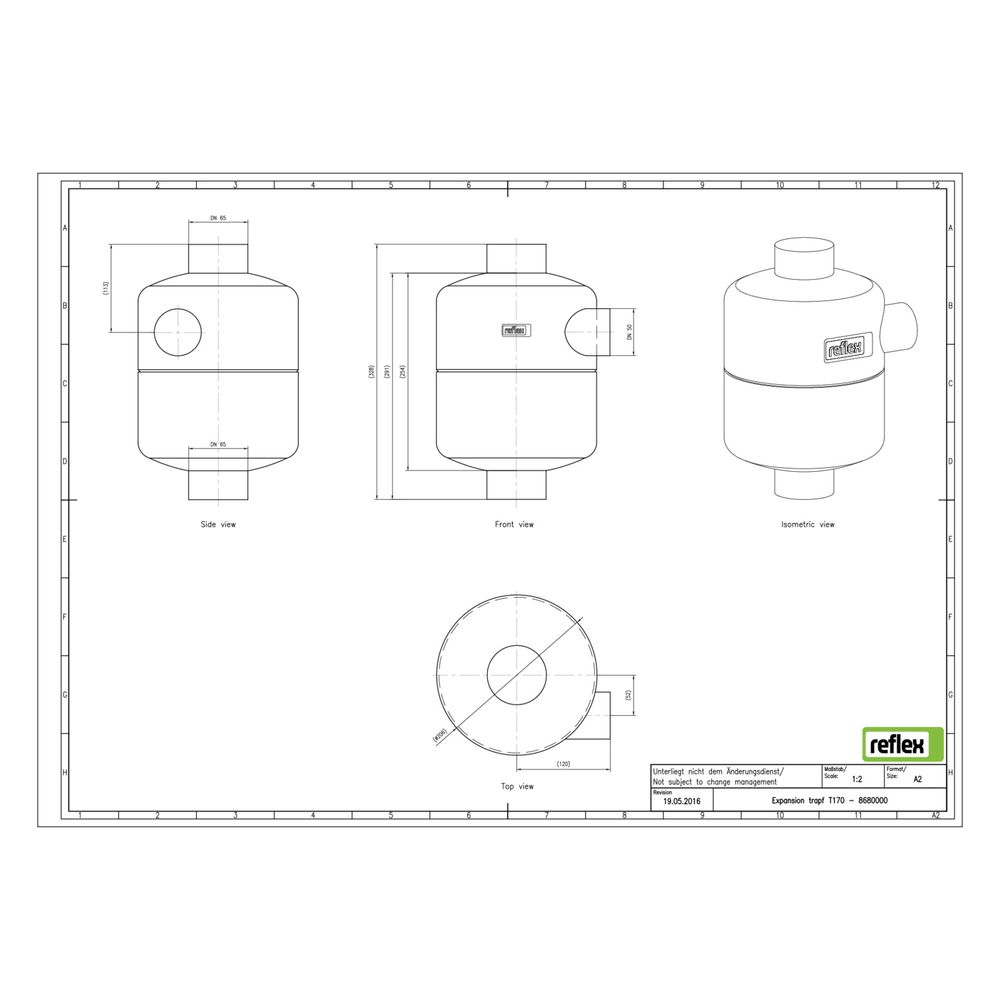

Reflex Entspannungstopf T 170, zur Dampf-Wasser-Phasentrennung, 8l, 10 bar, 110 Grad, Grau
Der Reflex Entspannungstopf T 170 ist ein Zubehör zur Dampf-Wasser-Phasentrennung in Warmwasser-Heizungsanlagen. Mit einem Volumen von 8 Litern, einem maximalen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 110 °C eignet sich dieses Gerät für den Anschluss an Sicherheitsventile von Wärmeerzeugern. Der Behälter besteht aus pulverbeschichtetem Stahl und entspricht der Norm DIN EN 12828.
Wie funktioniert der Reflex Entspannungstopf T 170?
Der Entspannungstopf trennt Wasser-Dampf-Gemische nach Sicherheitsventilen in Heizungsanlagen. Die tangentiale Einführung im oberen Drittel des Behälters sorgt für eine effektive Phasentrennung. Abgänge im oberen und unteren Teil des Behälters unterstützen die Funktion. Dadurch werden Gasblasen im Flüssigkeitskreislauf abgeschieden, was die Betriebssicherheit und Effizienz der Anlage verbessert.
Für welche Anwendungen ist der Entspannungstopf geeignet?
Der Reflex Entspannungstopf T 170 ist speziell für Warmwasser-Heizungsanlagen ausgelegt. Er wird nach den Vorgaben der DIN EN 12828 eingesetzt und dimensioniert. Das Gerät ist für Systeme mit einem maximalen Druck von 10 bar und einer Temperatur von bis zu 110 °C konzipiert. Die graue Pulverbeschichtung schützt den Stahlbehälter vor Korrosion.
Aus welchem Material besteht der Entspannungstopf und wie ist er ausgeführt?
Der Behälter ist aus robustem Stahl gefertigt und außen pulverbeschichtet. Die graue Farbe ist unauffällig und fügt sich gut in technische Umgebungen ein. Die Konstruktion entspricht den Anforderungen der DIN EN 12828, was eine sichere und normgerechte Anwendung sicherstellt.
Technische Daten
- Volumen: 8 l
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperatur: 110 °C
- Werkstoff: Stahl
- Durchmesser: 206 mm
- Farbe: Grau
- Norm: DIN EN 12828
Der Reflex Entspannungstopf T 170 bietet eine zuverlässige Lösung zur Trennung von Dampf und Wasser in Heizungsanlagen. Mit seiner robusten Stahlkonstruktion, der Pulverbeschichtung und den technischen Eigenschaften wie 10 bar maximalem Druck und 110 °C Betriebstemperatur unterstützt er die Sicherheit und Effizienz von Wärmeerzeugern in Warmwasser-Heizsystemen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Entspannungstöpfe T |
| Hersteller-Produktgruppe | Entspannungstöpfe T |
| Hersteller-Artikelnummer | 8680000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8680000 |
| Durchmesser | 206,00 |
| EAN-13 | 4036705118227 |
| Gewicht | 3,3 kg |
| Max Arbeitsdruck | 10,00 |
| Max Betriebstemperatur | 110,00 |
| Werkstoff | Stahl |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
