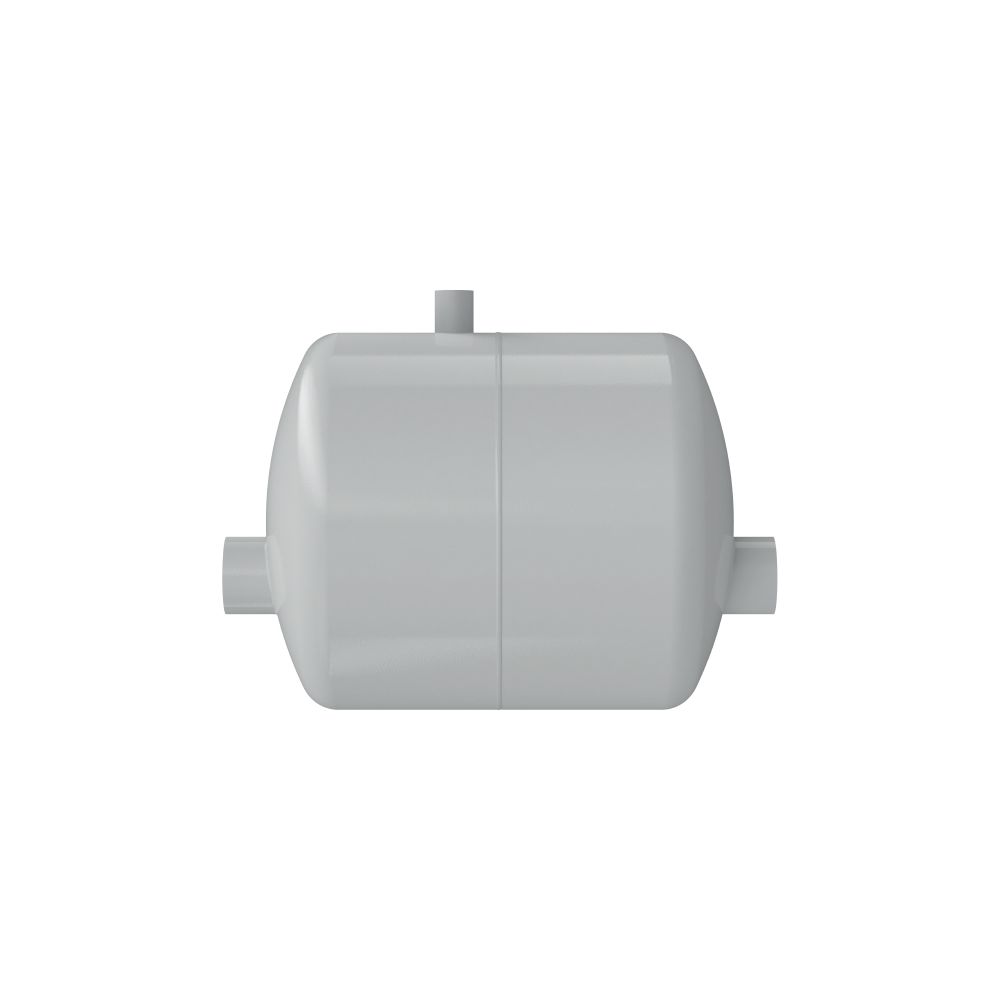

Reflex Luftabscheider LA 50, mit Anschweißstutzen, 10 bar, 110 Grad, Grau
Der Reflex Luftabscheider LA 50 ist ein Zubehörteil aus der Serie Luftabscheider LA, das für die effiziente Abscheidung von Gasblasen in Flüssigkeitskreisläufen entwickelt wurde. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 110 °C eignet sich dieses Gerät für den Einsatz in Heizungsanlagen. Die graue Ausführung aus Stahl ist für die horizontale Montage in Rohrleitungsabschnitten vorgesehen und verfügt über einen Anschweißstutzen sowie einen Gewindeanschluss am Hochpunkt für die Luftleitung oder einen Schnellentlüfter.
Wie funktioniert der Reflex Luftabscheider LA 50?
Der Luftabscheider arbeitet durch eine zylindrische Rohrerweiterung, die die Strömungsgeschwindigkeit des Fluidstroms reduziert. Dadurch können sich Gasblasen im Wasser-Dampf-Gemisch leichter absetzen und über den Gewindeanschluss am Hochpunkt abgeführt werden. Diese Funktion unterstützt die Effizienz und Lebensdauer von Wärmeerzeugern und Rohrleitungssystemen, indem Luftansammlungen im Kreislauf minimiert werden.
Für welche Anwendungen ist der Luftabscheider geeignet?
Der Reflex Luftabscheider LA 50 ist für den Anschluss an Sicherheitsventile von Wärmeerzeugern konzipiert und entspricht der Norm DIN EN 12828. Er wird hauptsächlich in Heizungsanlagen eingesetzt, um Wasser-Dampf-Gemische zu trennen und die Luft aus dem System zu entfernen. Die Konstruktion aus tiefgezogenem Stahlblech und die Beschichtung sorgen für eine langlebige und zuverlässige Nutzung.

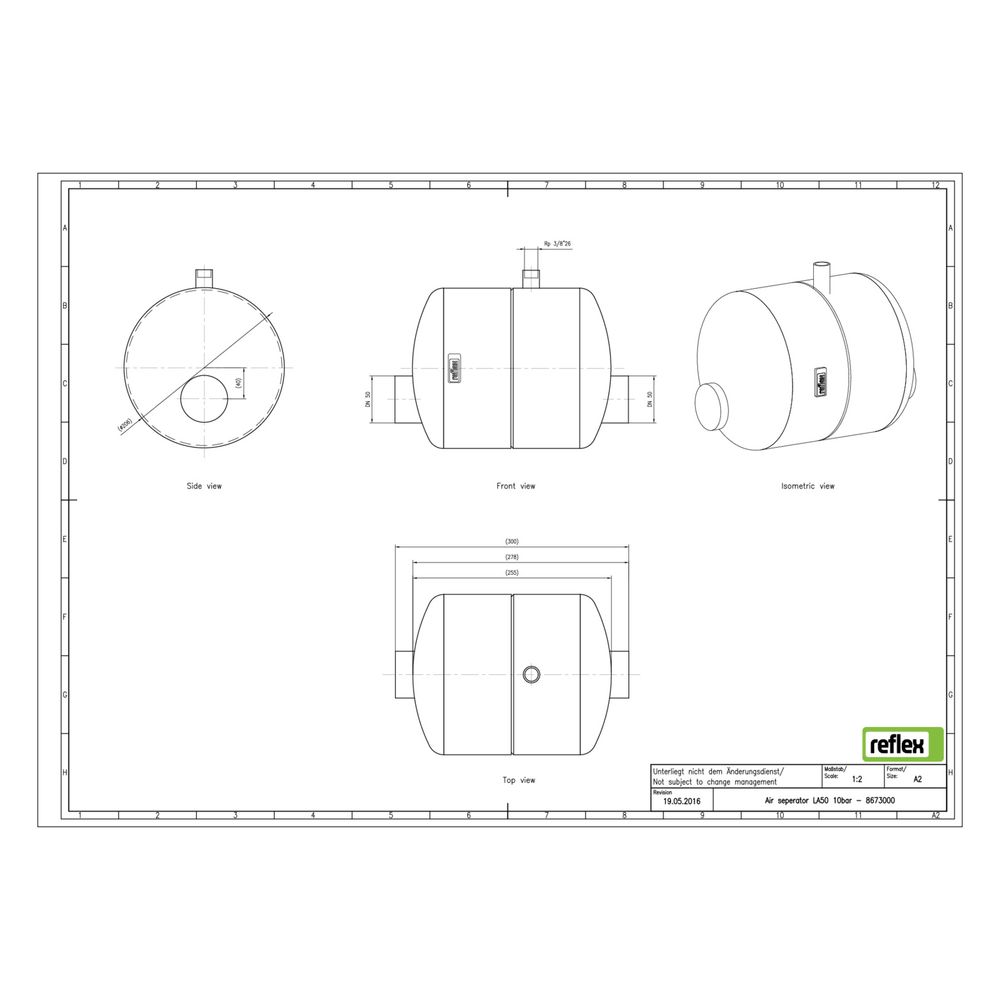

Wie ist der Luftabscheider konstruiert und montiert?
Das Gerät besteht aus einer zylindrischen Rohrerweiterung aus Stahl mit grauer Außenbeschichtung. Es ist für die horizontale Montage in Rohrleitungsabschnitten vorgesehen und verfügt über einen Anschweißstutzen zur Integration in bestehende Systeme. Der Gewindeanschluss am Hochpunkt ermöglicht den Anschluss einer Luftleitung oder eines Schnellentlüfters, um die abgesonderte Luft sicher abzuführen.
Technische Daten
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperatur: 110 °C
- Werkstoff: Stahl
- Durchmesser: 206 mm
- Nenndurchmesser Entlüftung: 3/8 Zoll
- Farbe: Grau
- Montage: Horizontal mit Anschweißstutzen
Der Reflex Luftabscheider LA 50 bietet eine zuverlässige Lösung zur Luftabscheidung in Flüssigkeitskreisläufen und unterstützt die effiziente Funktion von Heizungsanlagen. Mit einem Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C ist er für vielfältige Anwendungen geeignet und überzeugt durch seine robuste Stahlkonstruktion und einfache Montage.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Luftabscheider LA |
| Hersteller-Produktgruppe | Luftabscheider LA |
| Hersteller-Artikelnummer | 8673000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8673000 |
| Durchmesser | 206,00 |
| EAN-13 | 4036705118159 |
| Gewicht | 2,8 kg |
| Max Arbeitsdruck | 10,00 |
| Max Betriebstemperatur | 110,00 |
| Nenndurchmesser Entlüftung | 3/8 Zoll |
| Werkstoff | Stahl |
| WEEE-Nr. | 30666633 |
