Beschreibung

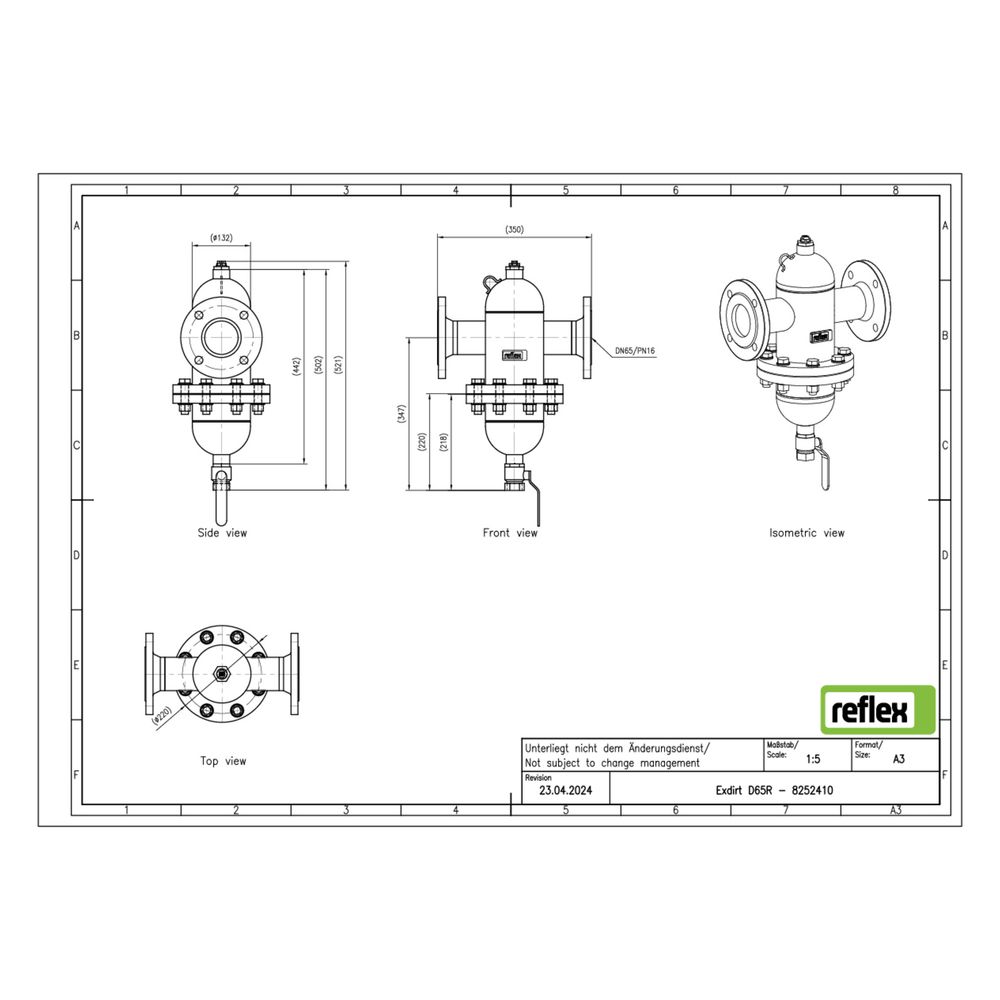

Reflex Exdirt Schmutzabscheider D DN 65 R, mit Wartungsflansch und Flansch, 4-Loch, 10 bar
Der Reflex Exdirt Schmutzabscheider D DN 65 R mit Flanschanschluss und Wartungsflansch ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert. Er entfernt Partikel ab einer Größe von 5,0 Mikrometern aus den Medien Wasser und Wasser-Glykol-Gemisch (bis zu 50 % Glykolanteil) und trägt so zum Schutz und zur Werterhaltung der Anlage bei. Die horizontale Ausführung mit 4-Loch-Flansch ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und ermöglicht eine flexible Integration in bestehende Systeme.
Welche Funktion erfüllt der Reflex Exdirt Schmutzabscheider?
Der Reflex Exdirt Schmutzabscheider scheidet selbst kaum sichtbare schädliche Schmutz- und Schlammpartikel aus dem Flüssigkeitsstrom ab. Das magnetische Funktionsprinzip unterstützt die effektive Entfernung von ferromagnetischen Partikeln. Die Abscheidung von Partikeln ab 5,0 Mikrometern schont die Anlage und trägt zur Reduzierung von Betriebskosten bei.
Für welche Anlagensysteme ist der Exdirt D DN 65 R geeignet?
Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlwassersysteme sowie flüssigkeitsgefüllte Anlagensysteme ausgelegt. Er ist nicht für offene Systeme oder Solaranlagen vorgesehen. Das Gerät ist geeignet für Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50 %.
Wie erfolgt die Wartung und Reinigung des Schmutzabscheiders?
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, ohne den Betrieb zu unterbrechen. Ein Wartungsflansch ermöglicht einen einfachen Gehäusezugang für Reinigungs- und Revisionsarbeiten, was die Instandhaltung erleichtert.
Technische Daten
- Nenndurchmesser: DN 65
- Max. Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Kvs-Wert: 121,70
- Max. Glykol-Mischung: 50 %
- Typ Abscheider: Schmutz
- Magnetisches Funktionsprinzip: ja
- Reinigung während des Betriebs möglich: ja
- Anschluss: Flansch, 4-Loch
- Werkstoff des Gehäuses: Stahl
Der Reflex Exdirt Schmutzabscheider D DN 65 R bietet eine zuverlässige Lösung zur Entfernung von Schmutz- und Schlammpartikeln in geschlossenen Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C schützt er die Anlage und trägt zur Effizienzsteigerung bei. Die Möglichkeit zur Reinigung während des Betriebs und der Wartungsflansch erleichtern die Instandhaltung und sichern die langfristige Funktionalität.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252410 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8252410 |
| Ausführung | horizontal |
| Baulänge | 350,00 |
| Durchflussleistung | 0,10 - 20,00 |
| EAN-13 | 4036705118852 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 21 kg |
| Kvs-Wert | 121,70 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 65 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 76,10 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
