Reflex Ausdehnungsgefäß G MAG 600, 600L, 6 bar, stehend, Grau

Der Reflex G Ausdehnungsgefäß MAG 600 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert und eignet sich besonders für Zentralheizungen sowie Kühlanwendungen mit Frostschutzmittelzusätzen von 25 bis 50 Prozent. Die stehende, graue Ausführung verfügt über eine langlebige Epoxidharzbeschichtung und eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM).

Wie ist das Reflex G MAG 600 Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum mit Polster. Die robuste Epoxidharzbeschichtung schützt vor Korrosion. Das Gefäß ist stehend ausgeführt, mit Füßen ausgestattet und besitzt einen durch einen Metallbügel geschützten Manometer sowie ein Vordruckventil. Eine Muffe ermöglicht den Anschluss eines optionalen Membranbruchmelders.

Für welche Anwendungen ist das Reflex G MAG 600 geeignet?

Das Gefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und nicht für Leitungswasser geeignet. Es unterstützt den Betrieb mit Frostschutzmitteln im Bereich von 25 bis 50 Prozent. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C. Der Dauerbetrieb ist bei Mediumtemperaturen von -10 °C bis 70 °C möglich. Das Gefäß ist speziell für Zentralheizungen und Kühlanwendungen konzipiert.

Welche Anschlüsse und Maße hat das Reflex G MAG 600?

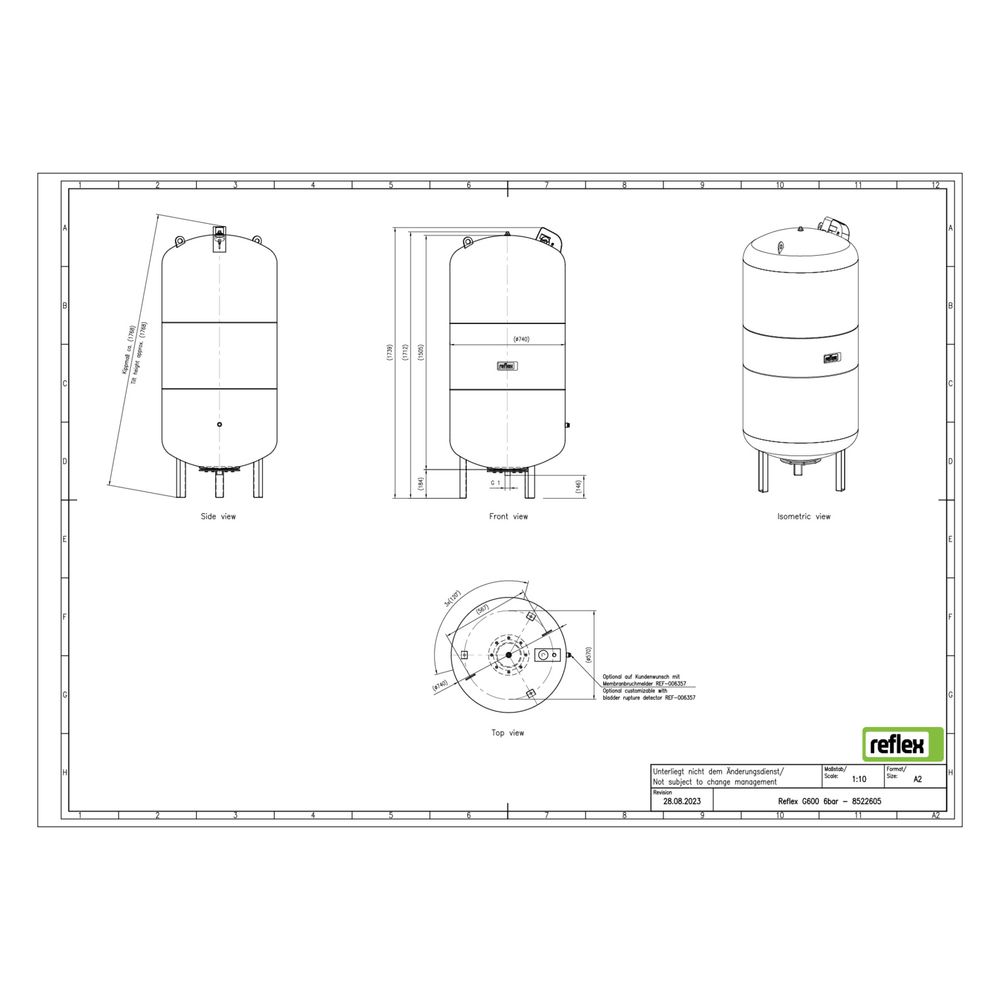

Das Ausdehnungsgefäß verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Der Durchmesser des Gefäßes beträgt 740 mm bei einer Bauhöhe von 1739 mm.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Betriebsdruck: 6 bar
• Farbe: Grau
• Bauhöhe: 1739 mm
• Durchmesser: 740 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Vordruck: 3,5 bar
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C

Das Reflex G Ausdehnungsgefäß MAG 600 bietet eine zuverlässige Lösung zur Druckkompensation in geschlossenen Heiz- und Kühlwassersystemen. Die robuste Bauweise, die austauschbare Membran und die geschützten Anschlüsse ermöglichen einen sicheren Betrieb bei Temperaturen bis 70 °C und einem Betriebsdruck von 6 bar. Die stehende Ausführung mit einem Nennvolumen von 600 Litern ist besonders für Systeme mit Frostschutzmittelzusatz geeignet und unterstützt eine effiziente Systemfunktion.
