Reflex Exdirt Schmutzabscheider D 76,1mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Exdirt Schmutzabscheider D 76,1 mm R mit Wartungsflansch und Schweißstutzen ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er ist ausgelegt für den Einsatz mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % und eignet sich besonders zur Entfernung von Schmutz- und Schlammpartikeln ab einer Größe von 5 Mikrometern. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C unterstützt der Schmutzabscheider den Schutz und die Effizienz der Anlage.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung und integriertem magnetischem Funktionsprinzip. Er scheidet selbst kleinste schädliche Partikel aus dem Flüssigkeitsstrom aus, wodurch die Anlage vor Ablagerungen geschützt wird. Die Reinigung erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung des Schmutzsammelraums ohne Betriebsunterbrechung ermöglicht. Ein Wartungsflansch erleichtert den Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die Armatur ist für den Einsatz in Systemen mit einer Mediumtemperatur von 0 bis 110 °C ausgelegt und unterstützt sowohl Heiz- als auch Kühlanwendungen.

Welche Ausführungen und Anschlüsse sind verfügbar?

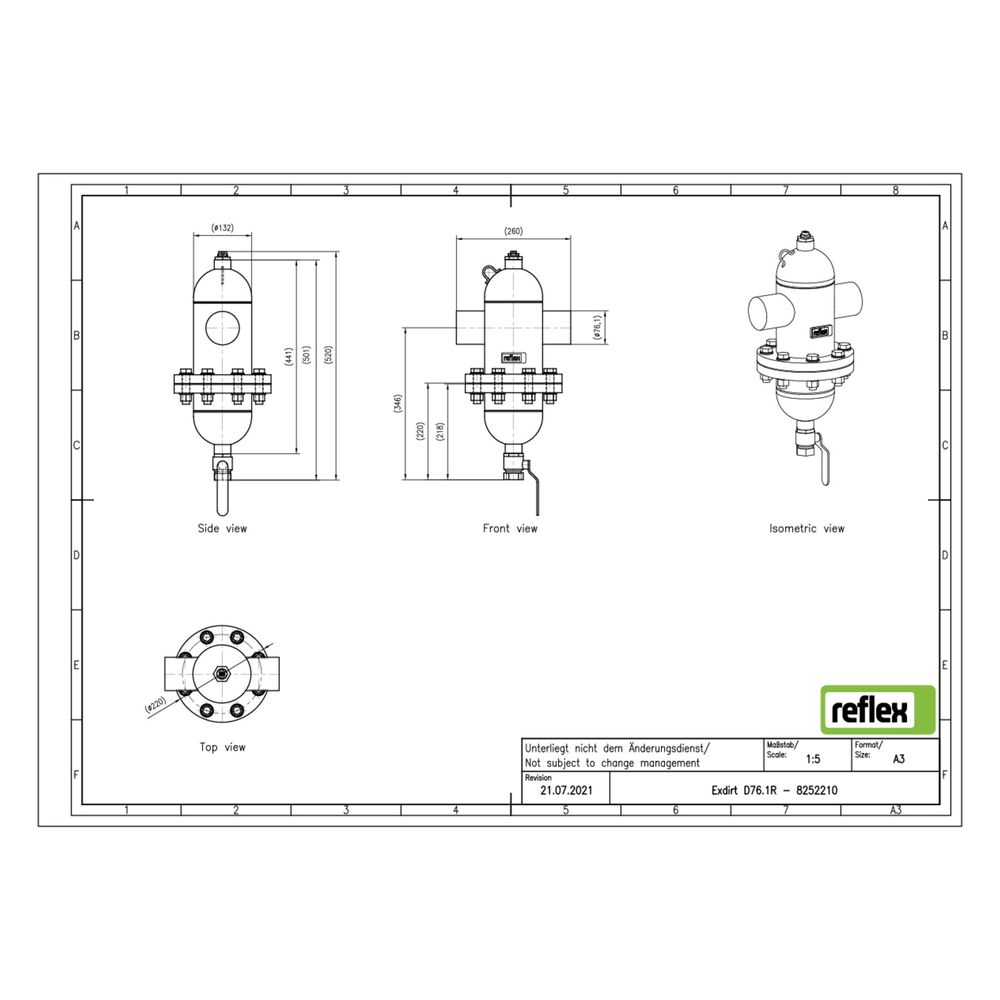

Der Schmutzabscheider ist in der Ausführung mit horizontalem Gehäuse aus Stahl erhältlich. Der Anschluss erfolgt über einen Schweißstutzen mit einem Rohraußendurchmesser von 76,1 mm (2 1/2 Zoll). Die Baulänge beträgt 260 mm. Kupplungen sind nicht enthalten. Die Armatur ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Wie unterstützt der Schmutzabscheider die Anlagenwartung?

Die Reinigung des Schmutzsammelraums ist während des Betriebs möglich, was Stillstandszeiten reduziert. Der Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Der integrierte Entschlammungskugelhahn erlaubt die Entleerung ohne Unterbrechung des Anlagenbetriebs, was die Wartung effizient und unkompliziert gestaltet.

Technische Daten

• Rohraußendurchmesser: 76,10 mm
• Nennweite: 2 1/2 Zoll (65)
• Baulänge: 260 mm
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 20 m³/h
• Kvs-Wert: 121,70
• Werkstoff Gehäuse: Stahl
• Anschlussart: Schweißstutzen
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D 76,1 mm R bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt so Heiz- und Kühlsysteme effektiv. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen geeignet und erleichtert durch seine wartungsfreundliche Konstruktion die Anlagenpflege.
