Beschreibung

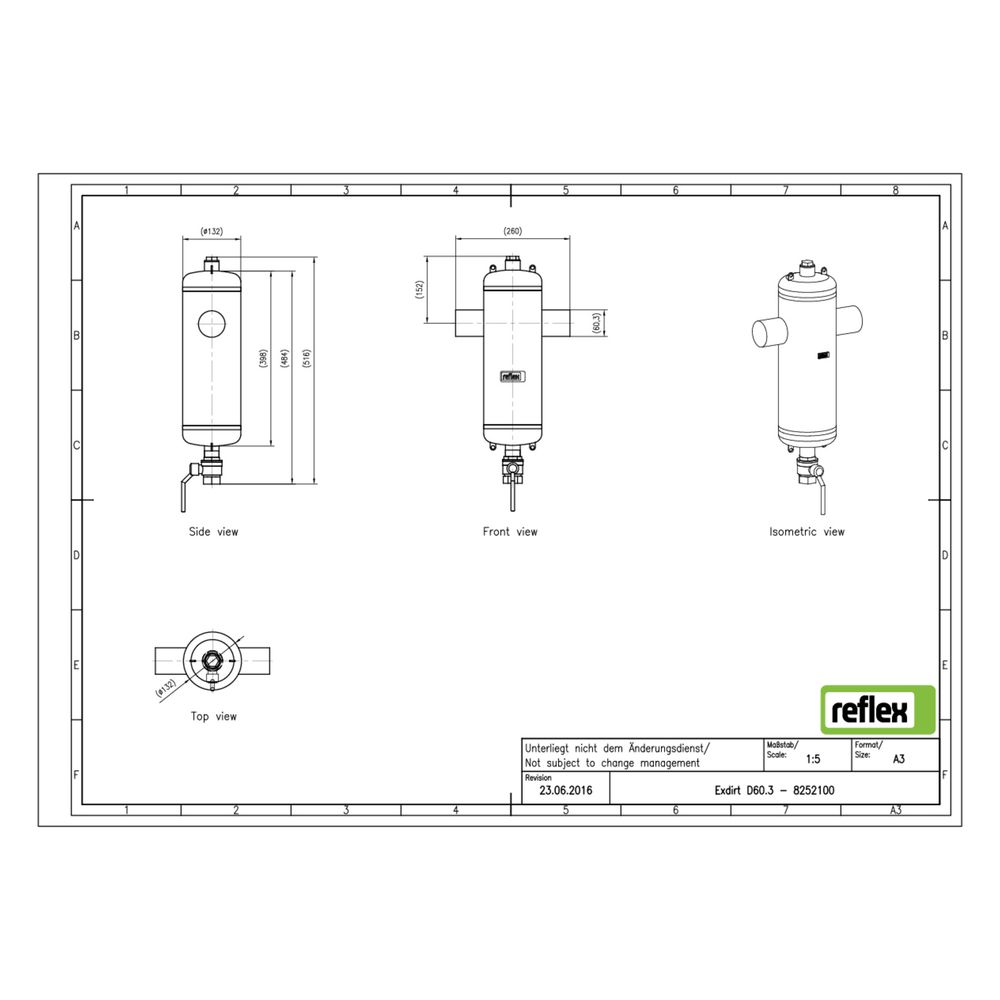

Reflex Exdirt Schmutzabscheider D 60,3mm, mit Schweißstutzen, 10 bar
Der Reflex Exdirt Schmutzabscheider mit einem Rohraußendurchmesser von 60,3 mm und Schweißstutzen ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert. Er entfernt Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischverhältnis von 50 zu 50 Prozent geeignet. Die Armatur arbeitet bei einem maximalen Betriebsdruck von 10 bar und ermöglicht eine Reinigung ohne Betriebsunterbrechung.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Schmutzabscheider nutzt ein magnetisches Funktionsprinzip und das Prinzip des Vollstroms mit Beruhigung, um selbst kaum sichtbare Schmutz- und Schlammpartikel effizient aus dem Flüssigkeitsstrom abzuscheiden. Ein speziell gestalteter Einsatz sorgt für die Entfernung von Partikeln ab 5,0 Mikrometern.
Für welche Systeme ist der Exdirt Schmutzabscheider geeignet?
Das Gerät ist für geschlossene, flüssigkeitsgefüllte Heiz- und Kühlwassersysteme ausgelegt und verarbeitet Medien wie Wasser sowie Wasser-Glykol-Gemische bis zu einem Mischverhältnis von 50 Prozent. Die Ausführung ist horizontal, das Gehäuse besteht aus robustem Stahl.
Welche Vorteile bietet die Wartung des Exdirt Schmutzabscheiders?
Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Dies unterstützt eine kontinuierliche Funktion der Anlage und reduziert Ausfallzeiten.
Technische Daten
- Ausführung: horizontal
- Werkstoff des Gehäuses: Stahl
- Rohraußendurchmesser: 60,30 mm
- Max. Glykol-Mischung: 50,00 %
- Magnetisches Funktionsprinzip: ja
- Prinzip Vollstrom mit Beruhigung: ja
- Reinigung während des Betriebs möglich: ja
- Baulänge: 260,00 mm
- Max. Arbeitsdruck: 10,00 bar
- Typ Abscheider: Schmutz
- Kvs-Wert: 72,20
- Durchflussleistung: 0,10 - 12,50
- Mediumtemperatur (Dauerbetrieb): 0,00 - 110,00
- Nenndurchmesser: 2 Zoll (50)
Der Reflex Exdirt Schmutzabscheider mit seinem robusten Stahlgehäuse und Schweißstutzen bietet eine zuverlässige Lösung zur Partikelentfernung in Heiz- und Kühlsystemen. Mit einem maximalen Arbeitsdruck von 10 bar und der Möglichkeit zur Reinigung während des Betriebs trägt er zur Effizienz und zum Schutz der Anlage bei. Die Fähigkeit, Partikel ab 5,0 Mikrometern abzuscheiden, sichert die Langlebigkeit der Komponenten und optimiert die Systemleistung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252100 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8252100 |
| Ausführung | horizontal |
| Baulänge | 260,00 |
| Durchflussleistung | 0,10 - 12,50 |
| EAN-13 | 4036705118579 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 5 kg |
| Kvs-Wert | 72,20 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 2 Zoll (50) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 60,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
