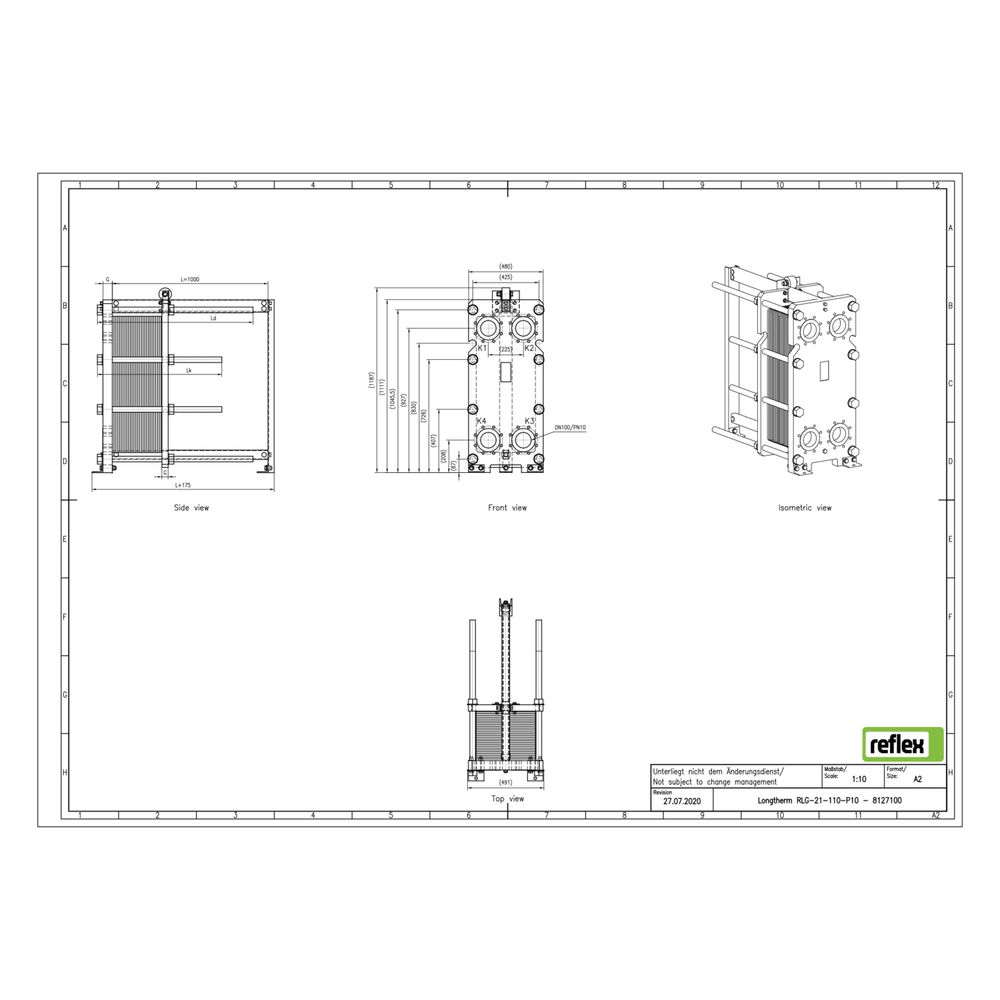

Reflex Longtherm Plattenwärmetauscher RLG-21-110, geschraubt, 110 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-21-110 ist ein geschraubter Wärmetauscher mit 110 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Die modulare Bauweise ermöglicht eine einfache Reinigung und Erweiterung durch zusätzliche Plattenpakete, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung erleichtert und eine Erweiterung durch weitere Plattenpakete erlaubt. Dies macht den Longtherm besonders wartungsfreundlich und anpassbar an wechselnde Anforderungen.
Für welche Betriebsbedingungen ist der Longtherm RLG-21-110 ausgelegt?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 auf der Primärseite. Er ist nicht vollversiegelt und besitzt keine seitlichen Anschlussmöglichkeiten. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 1145 mm in der Tiefe.
Welche Kanalformen sind im Wärmetauscher integriert und welche Funktion haben sie?
Es sind zwei Kanalformen vorhanden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den Durchfluss in den jeweiligen Strömungsräumen.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1145 mm
- Werkstoff Lotmaterial: Kupfer
- Mittenabstand Anschlüsse: 225 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-21-110 bietet eine leistungsstarke und flexible Lösung für die Wärmeübertragung bei geringen Temperaturspreizungen und hohen Leistungsbereichen. Die geschraubte Bauweise mit 110 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen ermöglicht einfache Wartung und Anpassung an wechselnde Anforderungen bei einem maximalen Arbeitsdruck von 10 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8127100 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8127100 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705220920 |
| Geeignet für Dämmschale | nein |
| Gewicht | 466,1 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
