Beschreibung

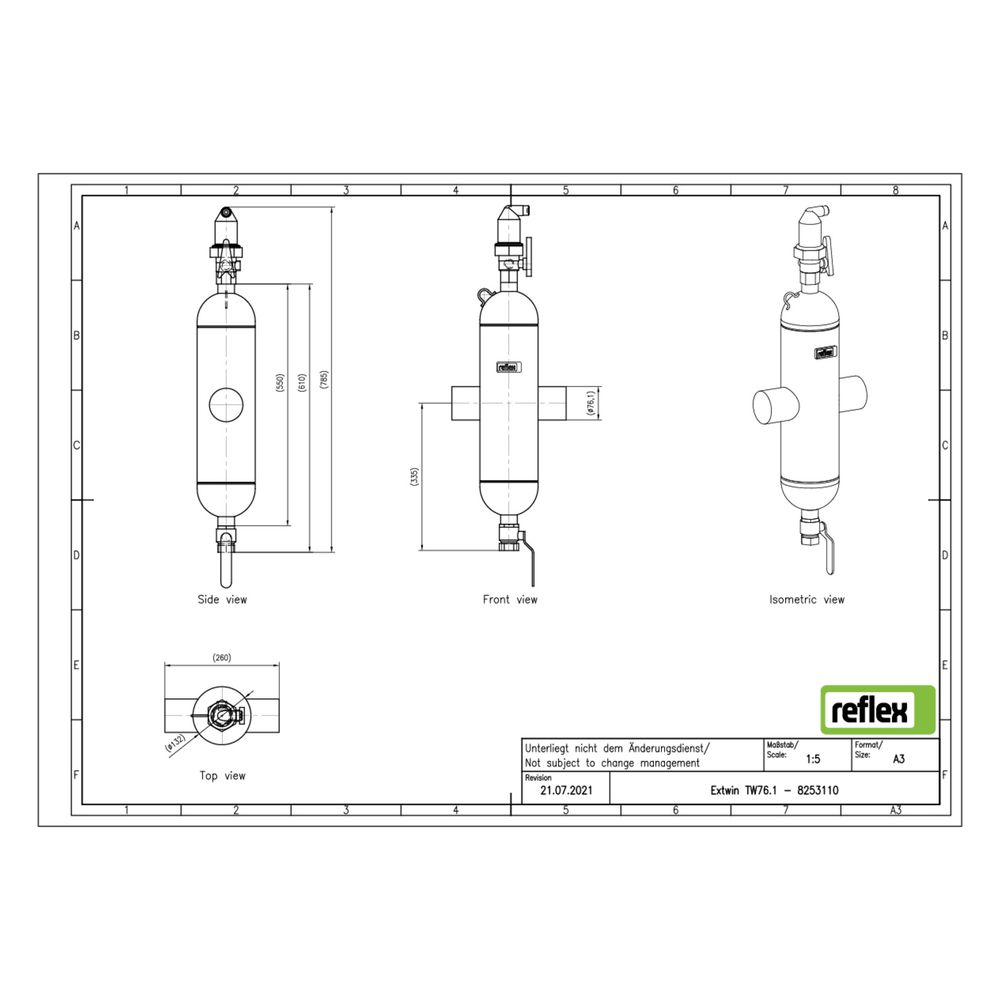

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 76,1mm, mit Schweißstutzen, 10 bar
Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW 76,1 mm und Schweißstutzen ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm, Mikroblasen und Gasblasen in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Das Gerät ist für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % ausgelegt und arbeitet bei einem maximalen Betriebsdruck von 10 bar.
Wie schützt der Extwin Schmutzabscheider empfindliche Geräte?
Der Extwin Schmutzabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre ab. Gleichzeitig entfernt er Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium, wodurch empfindliche Komponenten im System vor Ablagerungen und Luftschäden geschützt werden.
Welche Bauarten und Anschlussmöglichkeiten sind verfügbar?
Der Extwin ist in verschiedenen Ausführungen erhältlich: Messing mit Gewindeanschluss, DN 20 auch mit Klemmringanschluss, sowie Stahlvarianten mit Schweiß- oder Flanschanschluss. Die hier beschriebene Ausführung verfügt über einen horizontalen Stahlkörper mit Schweißstutzen und einem Rohraußendurchmesser von 76,1 mm.
Wie erfolgt die Reinigung und Wartung des Schmutzabscheiders?
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Eine optionale Erweiterung mit einem Magneteinsatz (Exferro) ermöglicht die Separierung ferromagnetischer Partikel aus dem Fluidstrom, was die Effizienz der Schmutzentfernung erhöht.
Für welche Systeme und Medien ist der Extwin geeignet?
Der Extwin ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser und Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.
Technische Daten
- Werkstoff Gehäuse: Stahl
- Rohraußendurchmesser: 76,10 mm
- Nenndurchmesser: 2 1/2 Zoll (65)
- Maximaler Betriebsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 20,00 m³/h
- Kvs-Wert: 121,70
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Bauform: horizontal
- Automatischer Entlüfter: integriert mit absperrbarem 3-Wege-Ventil
- Reinigung während des Betriebs: über Entschlammungskugelhahn ohne Unterbrechung möglich
Der Reflex Extwin Schmutzabscheider TW 76,1 mm mit Schweißstutzen bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schlammabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und der Eignung für Wasser/Glykolgemische bis 50 % unterstützt er die Systemeffizienz und schützt empfindliche Komponenten durch kontinuierliche Entlüftung und Partikelabscheidung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253110 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8253110 |
| Ausführung | horizontal |
| Baulänge | 260,00 |
| Durchflussleistung | 0,10 - 20,00 |
| EAN-13 | 4036705118944 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 8 kg |
| Kvs-Wert | 121,70 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 2 1/2 Zoll (65) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 76,10 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
