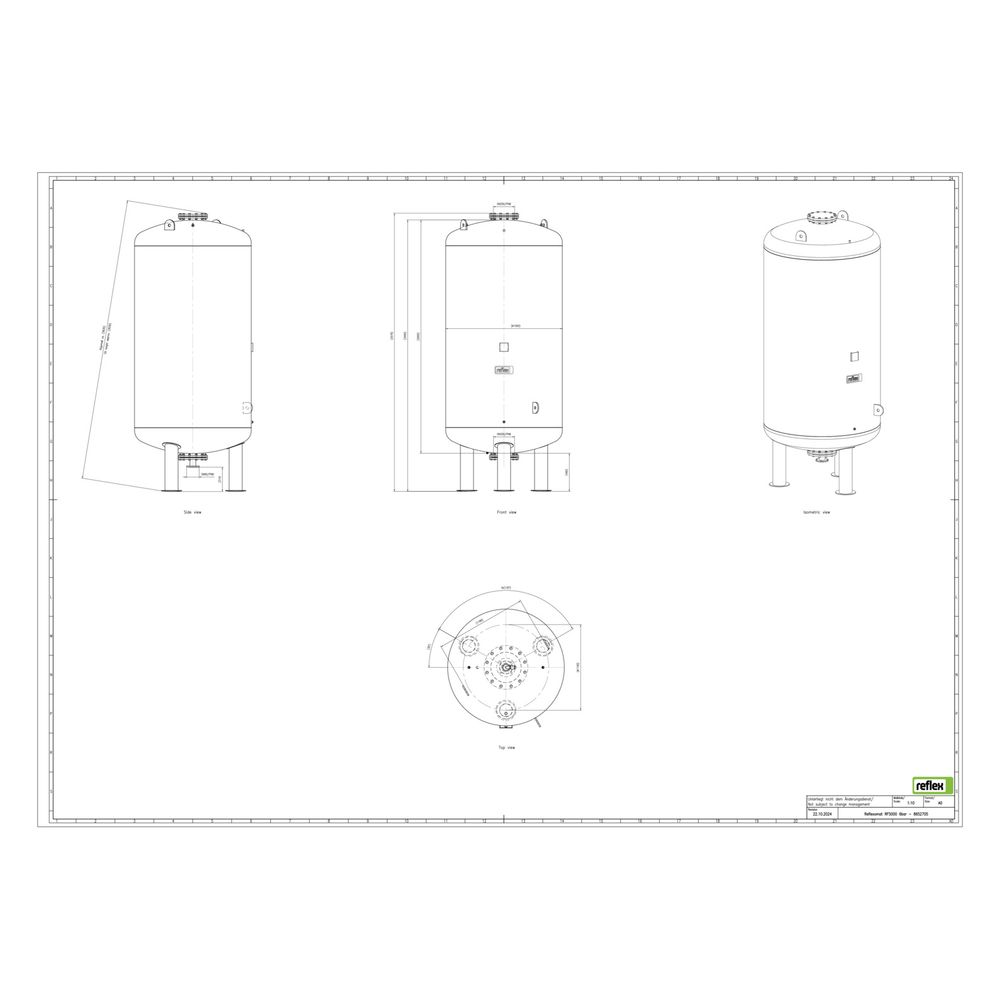

Reflex Reflexomat RF Ausdehnungsgefäß MAG 5000, Nennvolumen 5000l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 5000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen mit kompressorgesteuerter Druckhaltung konzipiert. Das stehend ausgeführte Gefäß verfügt über eine austauschbare Butyl-Vollmembran und ist innen sowie außen kunststoffbeschichtet.

Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?

Das Reflexomat RF Ausdehnungsgefäß dient als Folgegefäß in einer kompressorgesteuerten Druckhaltestation. Es reguliert den Druck in Heiz- und Kühlwassersystemen durch die Aufnahme von Volumenänderungen des Mediums. Die Druckhaltung wird über eine Steuereinheit mit ein oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Die austauschbare Butyl-Vollmembran nach DIN EN 13831 sorgt für eine sichere Trennung von Wasser und Luft.

Welche Sicherheits- und Zulassungsmerkmale besitzt das Gefäß?

Das Ausdehnungsgefäß Reflexomat RF erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Es verfügt über ein bauteilgeprüftes Luftsicherheitsventil zur Gefäßabsicherung. Zudem ist eine seitlich angeschweißte Muffe für den Anschluss eines Membranbruchmelders vorhanden.

Wie ist das Ausdehnungsgefäß konstruiert und beschichtet?

Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und sowohl innen als auch außen kunststoffbeschichtet, was den Korrosionsschutz verbessert. Die Butyl-Vollmembran ist austauschbar und entspricht der Norm DIN EN 13831. Der Anschluss für die Ausdehnung erfolgt über eine seitliche Muffe mit einem Nenndurchmesser von DN 65 und einem Rohraußendurchmesser von 76,1 mm.

Technische Daten

• Nennvolumen: 5000 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
• Bauhöhe: 3588 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend (nicht horizontal)
• Druckstufe: PN 6

Das Reflexomat RF Ausdehnungsgefäß MAG 5000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen von 5000 Litern, der robusten Bauweise und der kompressorgesteuerten Regelung ist es für anspruchsvolle Anwendungen geeignet und unterstützt eine sichere und effiziente Systemfunktion.
