Reflex Exdirt Schmutzabscheider vertikal D 100 V, mit F1 Flansch, 10 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 100 V mit F1 Flansch ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50% geeignet. Die Ausführung mit Stahlgehäuse und Flanschanschluss ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch selbst kleinste Schmutz- und Schlammpartikel effektiv aus dem System entfernt werden. Das speziell gestaltete Abscheideelement Flowpac sorgt für eine zuverlässige Abscheidung von Partikeln ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Systeme ist der Exdirt D 100 V geeignet?

Der Schmutzabscheider ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er eignet sich für Wasser und Wasser/Glykolgemische mit einem Glykolanteil von bis zu 50%. Die Montage erfolgt mit Normeinbaulänge F1 gemäß DIN 3202-1 und DIN EN 558:2017-05. Offene Systeme und Solaranlagen sind nicht vorgesehen.

Welche Anschluss- und Materialvarianten bietet der Exdirt D 100 V?

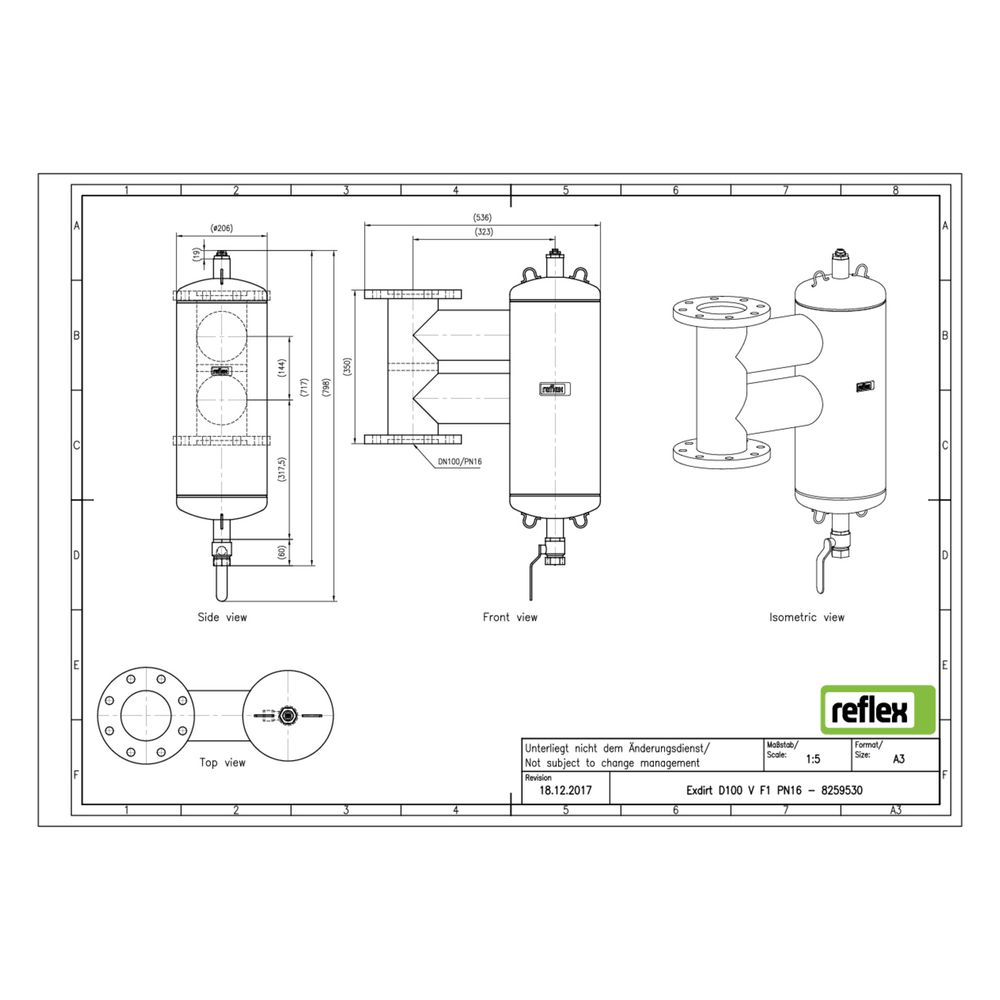

Das Gehäuse besteht aus robustem Stahl und ist mit einem Flanschanschluss ausgestattet. Die vertikale Bauweise und die Baulänge von 350 mm ermöglichen eine einfache Integration in bestehende Anlagen mit einem Nenndurchmesser von DN 100 und einem Rohraußendurchmesser von 114,3 mm.

Wie unterstützt der Exdirt die Wartung und Reinigung?

Die Reinigung des Schmutzabscheiders ist während des Betriebs möglich, was Ausfallzeiten reduziert. Der integrierte Entschlammungskugelhahn erlaubt die Entleerung des Schmutzsammelraums ohne Unterbrechung des Anlagenbetriebs. Optional kann der Schmutzabscheider mit einem Magneteinsatz Exferro erweitert werden, um ferromagnetische Partikel zusätzlich aus dem Fluidstrom zu separieren.

Technische Daten

• Bauart: vertikal
• Anschluss: Flansch (F1 Normeinbaulänge)
• Werkstoff Gehäuse: Stahl
• Nenndurchmesser: DN 100
• Rohraußendurchmesser: 114,3 mm
• Baulänge: 350 mm
• Maximaler Betriebsdruck: 10 bar
• Medium: Wasser, Wasser/Glykolgemisch bis 50% Glykol
• Partikelabscheidung: ab 5 Mikrometer
• Durchflussleistung: 0,10 bis 47 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 219,8

Der Reflex Exdirt Schmutzabscheider D 100 V mit F1 Flansch ist eine effiziente Lösung zur Entfernung von Schmutzpartikeln in Heiz- und Kühlsystemen. Mit seiner robusten Stahlkonstruktion, der Möglichkeit zur Reinigung während des Betriebs und der hohen Durchflussleistung trägt er zur Schonung der Anlage und zur Reduzierung von Betriebskosten bei.
