Beschreibung
Reflex Longtherm Plattenwärmetauscher RLG-51-90, geschraubt, 90 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-51-90 ist ein geschraubter Wärmetauscher mit 90 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine robuste und wartungsfreundliche Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den Durchfluss für unterschiedliche Anforderungen.
Welche Materialien und Zulassungen sind relevant?
Die Platten bestehen aus rostfreiem Edelstahl. Die Dichtungen sind aus NBR-Butyl gefertigt und klebefrei. Der Rahmen besteht aus Kohlenstoffstahl. Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen, was seine Eignung für den Einsatz unter definierten Druckbedingungen bestätigt.

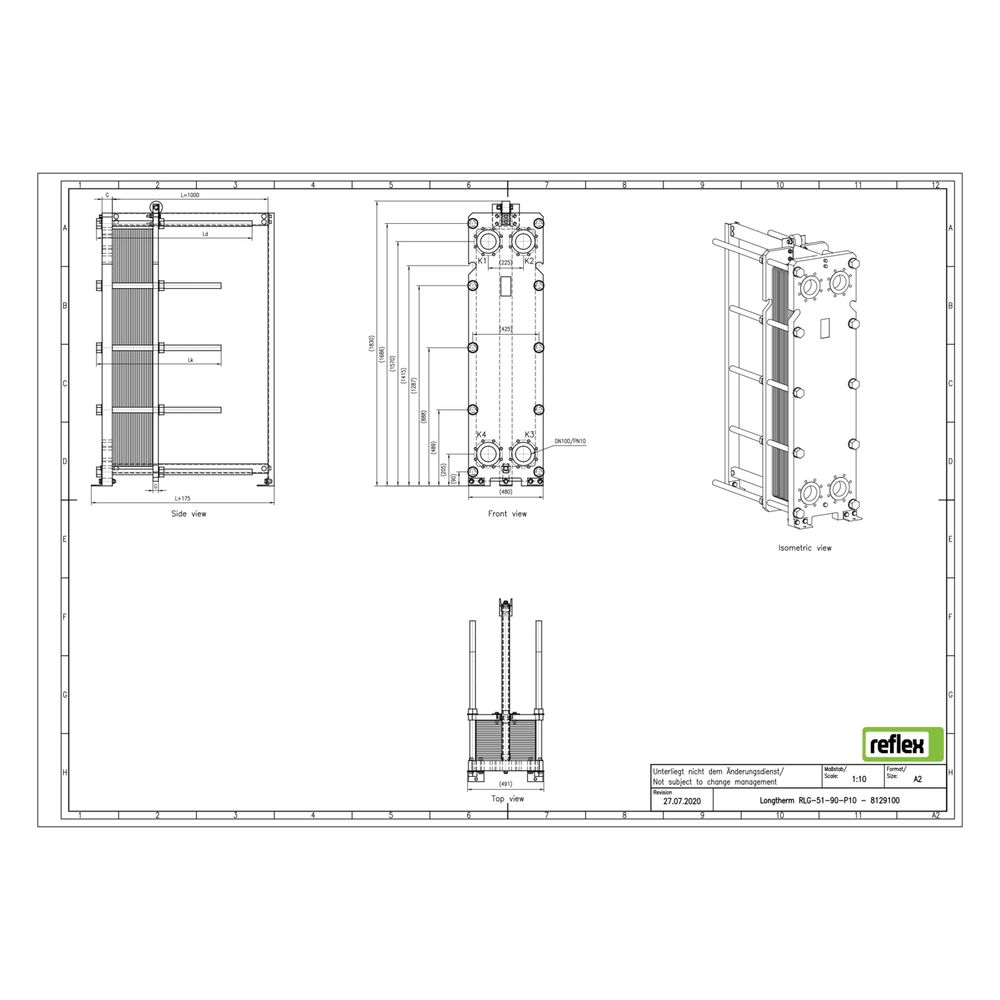

Wie sind die Abmessungen und Anschlussmaße?
Der Plattenwärmetauscher hat eine Baulänge von 480 mm, eine Bauhöhe von 1824 mm und eine Bautiefe von 1145 mm. Der Nenndurchmesser des primären Anschlusses beträgt DN 100, mit einem Mittenabstand der Anschlüsse von 225 mm. Seitliche Anschlussmöglichkeiten sind nicht vorhanden.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 10 bar
- Baulänge: 480 mm
- Bauhöhe: 1824 mm
- Bautiefe: 1145 mm
- Nenndurchmesser primär: DN 100
- Mittenabstand Anschlüsse: 225 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-51-90 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der Zulassung für einen maximalen Arbeitsdruck von 10 bar ist er für anspruchsvolle industrielle Anwendungen geeignet und lässt sich dank seiner geschraubten Bauweise leicht warten und erweitern.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8129100 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8129100 |
| Bauhöhe | 1824,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705221125 |
| Geeignet für Dämmschale | nein |
| Gewicht | 693 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
