Beschreibung
Reflex Reflexomat RF Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 6 bar, Vollmembran, Grau
Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 500 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen. Das Gefäß ist grau, stehend mit Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831 sowie eine kunststoffbeschichtete Innen- und Außenfläche.
Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?
Das Reflexomat RF Ausdehnungsgefäß dient als Folgegefäß in der kompressorgesteuerten Druckhaltestation Reflexomat. Es reguliert den Druck in Heiz- und Kühlwassersystemen durch die Aufnahme von Volumenänderungen des Mediums. Die Druckhaltung wird über eine Steuereinheit mit einem oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Das Gefäß ist mit einem bauteilgeprüften Luftsicherheitsventil ausgestattet, das für die Absicherung des Gefäßes sorgt.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Gefäß ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000. Die Butyl-Vollmembran ist ebenfalls nach DIN EN 13831 gefertigt. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal VN kleiner oder gleich 3.000 bar mal Liter erfüllt.
Welche Ausstattungsmerkmale bietet das Reflexomat RF?
Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt. Die Membran ist austauschbar und aus Butyl gefertigt. Innen und außen ist das Gefäß kunststoffbeschichtet, was den Korrosionsschutz verbessert. Eine seitlich angeschweißte Muffe ermöglicht den Anschluss eines Membranbruchmelders, der die Sicherheit im Betrieb erhöht.
Für welche Anwendungen ist das Reflexomat RF geeignet?
Das Reflexomat RF Ausdehnungsgefäß ist speziell für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Es wird als Folgegefäß in der Reflexomat kompressorgesteuerten Druckhaltestation verwendet und eignet sich für Anlagen, die eine präzise und zuverlässige Druckhaltung erfordern.
Technische Daten
- Nennvolumen: 500 l
- Maximaler Betriebsdruck: 6 bar
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C

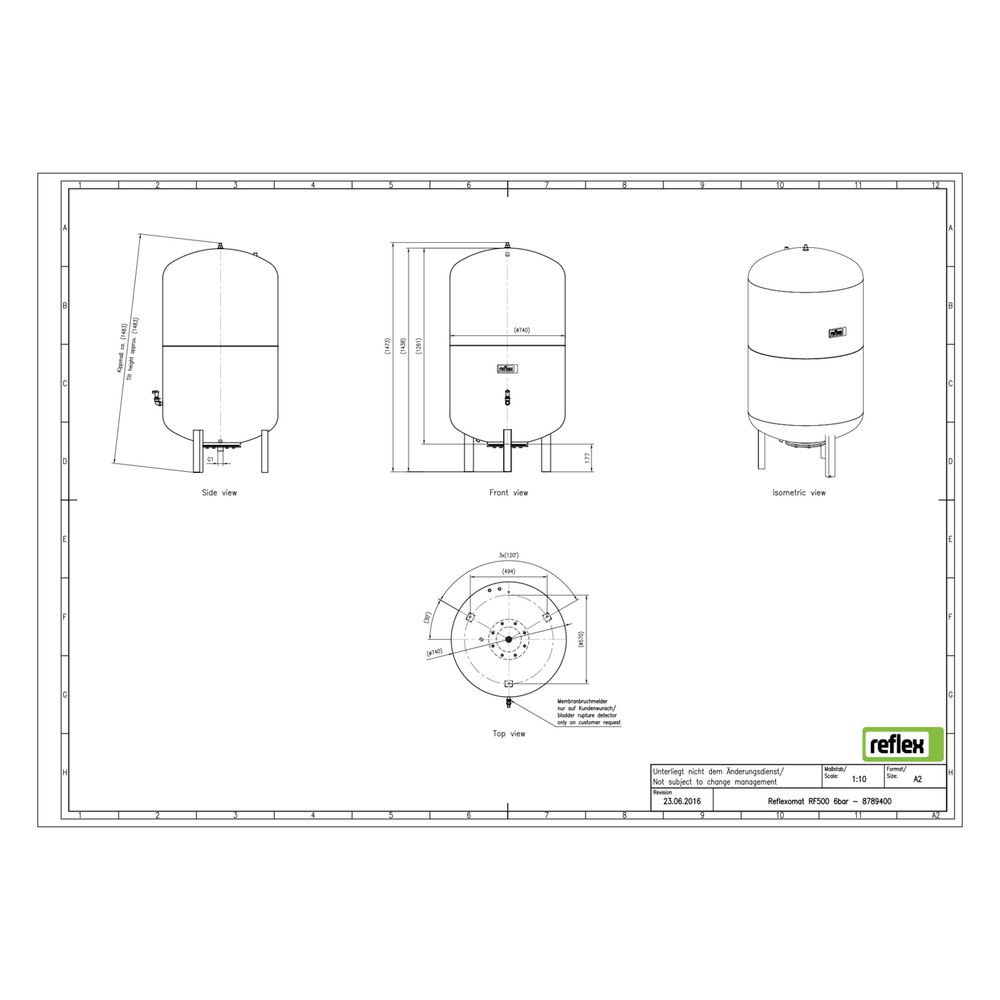

- Bauhöhe: 1473 mm
- Durchmesser: 740 mm
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
- Gefäßtyp: stehend mit Fußkonstruktion
- Oberflächenbeschichtung: Innen und außen kunststoffbeschichtet
- Absicherung: bauteilgeprüftes Luftsicherheitsventil (SV)
Das Reflexomat RF Ausdehnungsgefäß MAG 500 bietet eine zuverlässige Druckhaltung für Heiz- und Kühlwasseranlagen mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 6 bar. Die austauschbare Butyl-Vollmembran, die robuste Fußkonstruktion sowie die kunststoffbeschichtete Oberfläche sorgen für eine langlebige und sichere Funktion in geschlossenen Systemen.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8789400 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8789400 |
| Bauhöhe | 1473,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705112751 |
| Gewicht | 89 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
