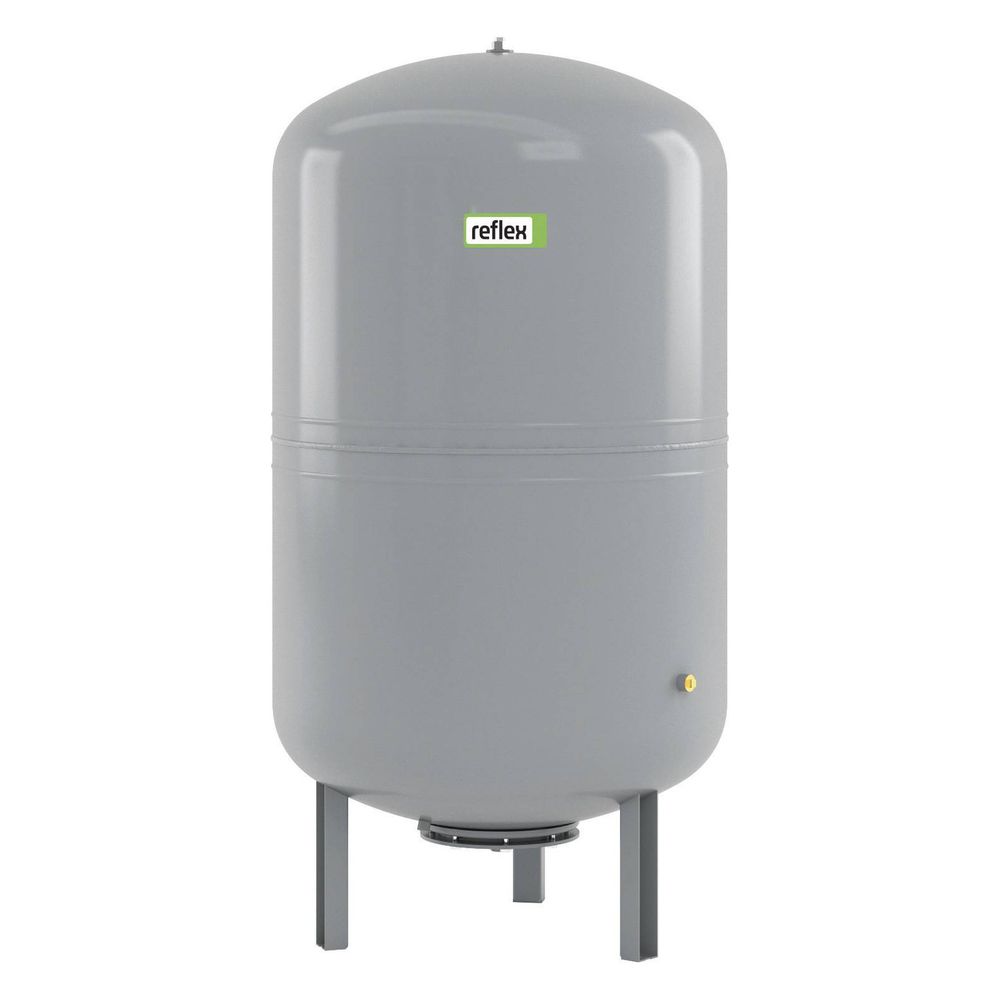

Reflex Reflexomat RF Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 300 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen, insbesondere in kompressorgesteuerten Druckhaltestationen. Das stehende Gefäß verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831 und ist innen sowie außen kunststoffbeschichtet.

Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?

Das Reflexomat RF Ausdehnungsgefäß dient als Folgegefäß in kompressorgesteuerten Druckhaltestationen und sorgt für eine zuverlässige Druckhaltung in Heiz- und Kühlwassersystemen. Die Steuereinheit reguliert den Druck mit einem oder zwei Kompressoren sowie einem Luftabströmventil. Die austauschbare Butyl-Vollmembran trennt das Medium vom Luftpolster und unterstützt so die dauerhafte Druckstabilität.

Welche Sicherheitsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist innen und außen kunststoffbeschichtet, um Korrosion vorzubeugen. Es verfügt über ein bauteilgeprüftes Luftsicherheitsventil zur Gefäßabsicherung. Zudem ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders ermöglicht. Die Konstruktion entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.

Für welche Anwendungen ist das Reflexomat RF geeignet?

Das Ausdehnungsgefäß ist für geschlossene Heiz- und Kühlwasseranlagen konzipiert und besonders für Systeme mit kompressorgesteuerter Druckhaltung geeignet. Die stehende Bauweise mit Fußkonstruktion ermöglicht eine stabile Installation. Die maximale Mediumtemperatur beträgt 70 °C, was den Einsatz in typischen Heiz- und Kühlsystemen ermöglicht.

Welche technischen Eigenschaften zeichnen das Gefäß aus?

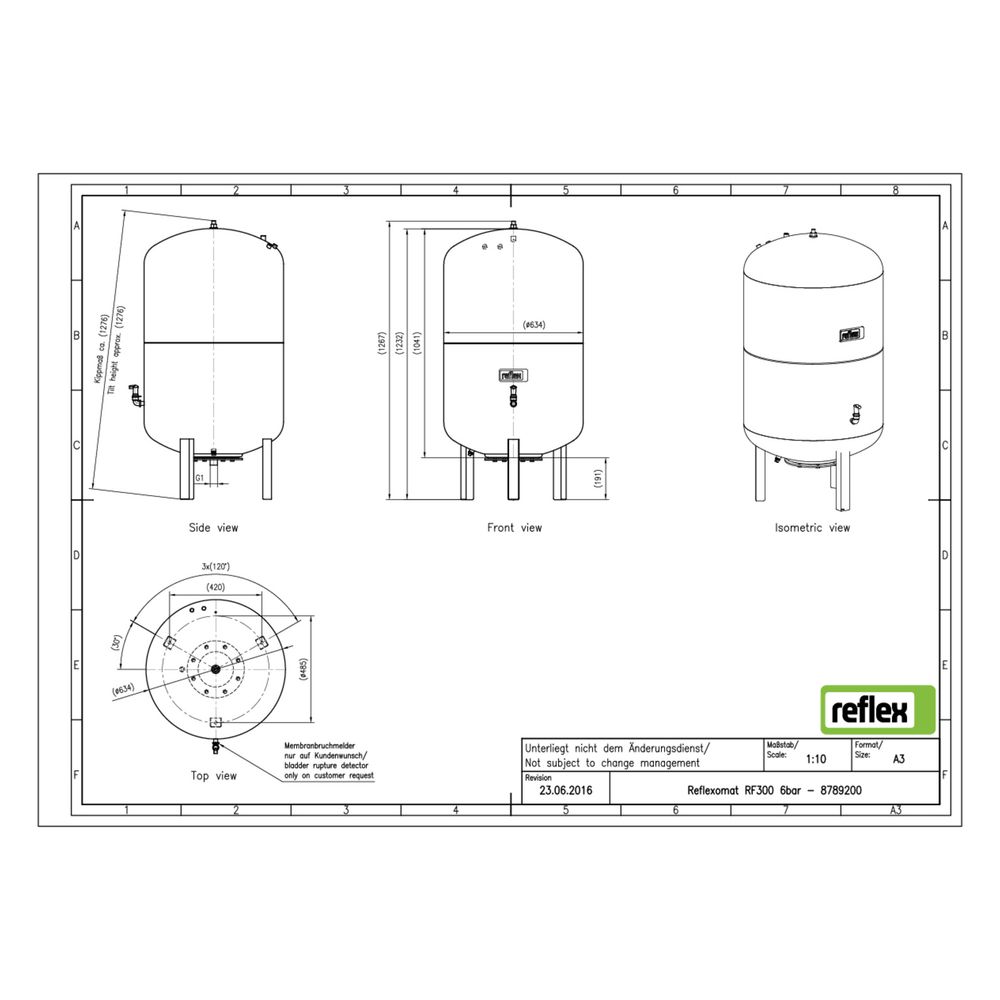

Das Reflexomat RF Ausdehnungsgefäß hat eine Bauhöhe von 1267 mm und einen Durchmesser von 634 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die Druckstufe ist PN 6, entsprechend einem maximalen Arbeitsdruck von 6 bar. Die Membran ist austauschbar, was Wartung und Langlebigkeit unterstützt.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 1267 mm
• Durchmesser: 634 mm
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Gefäßtyp: stehend mit Fußkonstruktion
• Oberflächenbeschichtung: innen und außen kunststoffbeschichtet
• Sicherheitsventil: bauteilgeprüftes Luftsicherheitsventil

Das Reflexomat RF Ausdehnungsgefäß MAG 300 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 300 Litern, einem maximalen Betriebsdruck von 6 bar und einer austauschbaren Butyl-Vollmembran erfüllt es die Anforderungen moderner Anlagen. Die robuste Bauweise und die integrierten Sicherheitsmerkmale sorgen für eine sichere und langlebige Funktionalität.
