Reflex Longtherm Plattenwärmetauscher RLG-14-25, geschraubt, 25 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-14-25 ist ein geschraubter Wärmetauscher mit 25 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert werden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Diese Bauweise ermöglicht eine einfache Zerlegung und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Die Edelstahlplatten besitzen eingeprägte Kanäle, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den Durchfluss für unterschiedliche Anforderungen.
Für welche Einsatzbereiche ist der Longtherm Plattenwärmetauscher geeignet?
Aufgrund seiner hohen Effizienz bei geringen Temperaturspreizungen und seiner Leistungsfähigkeit über 1 MW ist der geschraubte Longtherm Wärmetauscher ideal für industrielle Anwendungen mit hohen Anforderungen an die Wärmeübertragung. Die Möglichkeit zur Erweiterung durch zusätzliche Plattenpakete und die einfache Reinigung machen ihn flexibel und wartungsfreundlich.
Welche technischen Eigenschaften zeichnen den Reflex Longtherm RLG-14-25 aus?

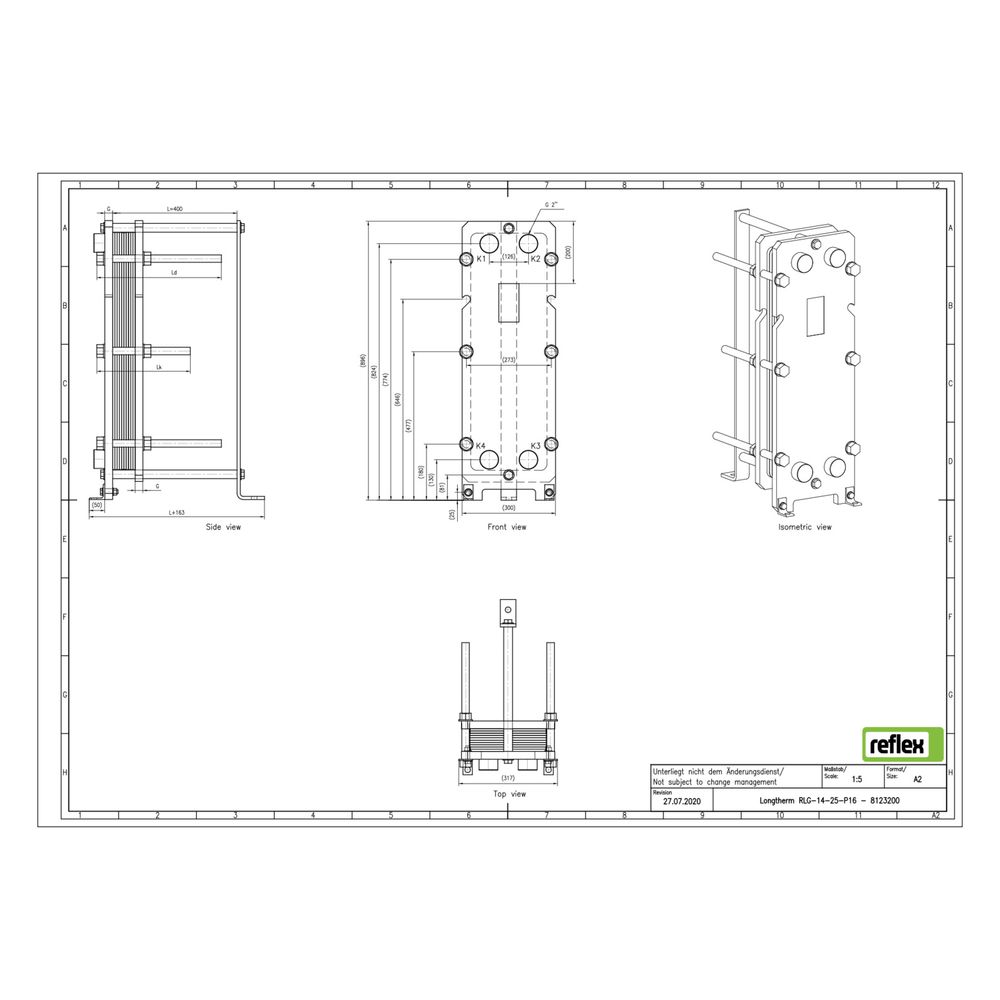

Der Wärmetauscher hat eine Baulänge von 300 mm, eine Bauhöhe von 896 mm und eine Bautiefe von 563 mm. Der Nenndurchmesser des primären Anschlusses beträgt 2 Zoll (50 mm) mit Außengewinde. Der maximale Arbeitsdruck liegt bei 16 bar. Die Anschlüsse sind nicht seitlich ausgeführt, und der Wärmetauscher ist nicht vollversiegelt. Der Mittenabstand der Anschlüsse beträgt 126 mm.
Technische Daten
- Anzahl der Platten: 25
- Werkstoff der Platten: rostfreier Stahl
- Dichtungen: NBR-Butyl, klebefrei
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 563 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Maximaler Arbeitsdruck: 16 bar
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-14-25 überzeugt durch seine hohe Effizienz bei geringen Temperaturspreizungen und seine robuste Bauweise mit Edelstahlplatten und NBR-Dichtungen. Mit einer Leistung über 1 MW und einem maximalen Arbeitsdruck von 16 bar ist er für anspruchsvolle industrielle Anwendungen geeignet und bietet durch seine geschraubte Konstruktion einfache Wartungsmöglichkeiten und Erweiterbarkeit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8123200 |
| Hersteller | Reflex |
| Anzahl der Platten | 25,00 |
| Artikelnummer | REFLEX-8123200 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705220531 |
| Geeignet für Dämmschale | nein |
| Gewicht | 140,6 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
