Reflex Exdirt Schmutzabscheider D 139,7mm, mit Schweißstutzen, 10 bar

Der Reflex Exdirt Schmutzabscheider mit einem Rohraußendurchmesser von 139,7 mm und Schweißstutzen ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab 5 Mikrometern aus dem Flüssigkeitsstrom und schützt die Anlage vor Ablagerungen. Das Gerät ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50 zu 50 Prozent geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Prinzip eines Vollstrom-Abscheiders mit Beruhigung. Er nutzt ein magnetisches Funktionsprinzip, um selbst kaum sichtbare Partikel effektiv aus dem Flüssigkeitsstrom zu filtern. Die speziell gestaltete Einsatztechnik ermöglicht die Entfernung von Partikeln ab einer Größe von 5,0 Mikrometern. Die Konstruktion sorgt für eine schonende Behandlung des Mediums und schützt die angeschlossenen Komponenten vor Ablagerungen und Verschleiß.

Wie wird der Schmutzabscheider gereinigt?

Die Reinigung des Reflex Exdirt ist während des Betriebs möglich, ohne dass die Anlage unterbrochen werden muss. Über einen eigenen Entschlammungskugelhahn kann der Schmutzsammelraum entleert und gereinigt werden. Dies ermöglicht eine kontinuierliche Funktion und reduziert den Wartungsaufwand.

Für welche Systeme und Medien ist der Exdirt geeignet?

Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt. Er ist nicht für offene Systeme oder den Einsatz in Solaranlagen vorgesehen. Das Gerät ist kompatibel mit Wasser und Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50 Prozent Glykol, was eine flexible Nutzung in verschiedenen Anlagentypen ermöglicht.

Welche technischen Merkmale zeichnen den Reflex Exdirt aus?

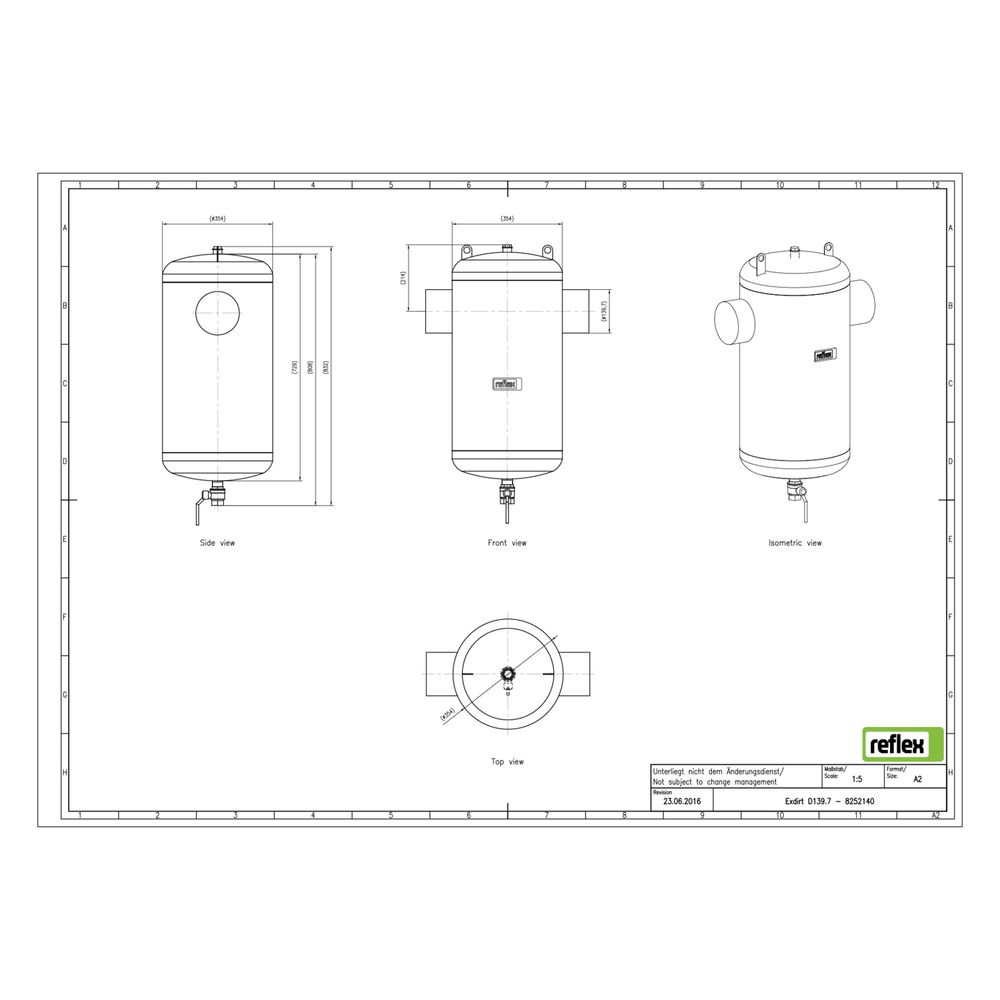

Der Exdirt Schmutzabscheider ist horizontal ausgeführt und besteht aus einem robusten Stahlgehäuse. Er verfügt über einen Schweißstutzenanschluss und hat eine Baulänge von 525 mm. Der Nenndurchmesser beträgt 5 Zoll (125 mm), der Rohraußendurchmesser 139,7 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, der maximale Arbeitsdruck bei 10 bar. Der Kvs-Wert beträgt 487,9, was auf eine hohe Durchflussleistung von 0,10 bis 72 m³/h hinweist.

Technische Daten

• Rohraußendurchmesser: 139,7 mm
• Baulänge: 525 mm
• Nenndurchmesser: 5 Zoll (125 mm)
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Durchflussleistung: 0,10 bis 72 m³/h
• Kvs-Wert: 487,9
• Werkstoff Gehäuse: Stahl
• Anschlussart: Schweißstutzen
• Reinigung während des Betriebs: möglich
• Maximales Glykol-Mischverhältnis: 50 %

Der Reflex Exdirt Schmutzabscheider bietet eine zuverlässige Filtration von Schmutzpartikeln ab 5 Mikrometern und schützt Heiz- und Kühlsysteme effektiv vor Ablagerungen. Mit seiner robusten Stahlkonstruktion, der hohen Durchflussleistung und der Möglichkeit zur Reinigung während des Betriebs ist er eine effiziente Lösung für geschlossene Anlagensysteme mit einem Betriebsdruck von bis zu 10 bar.
