Reflex Ausdehnungsgefäß N MAG 300, 300L, 6 bar, stehend, Halbmembran, Grau

Das Reflex Reflex N Ausdehnungsgefäß MAG 300 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich für den Einsatz in Zentralheizungen und Kühlsystemen. Das graue Gefäß verfügt über eine langlebige Epoxidharzbeschichtung und eine fest eingebaute Halbmembran aus SBR, die sich durch hohe Verschleißfestigkeit auszeichnet.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß Reflex N ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die fest eingebaute Halbmembran teilt das Gefäß in einen Wasser- und einen Gasraum und ist aufgrund der gleichmäßig-symmetrischen Belastung besonders verschleißfest. Die Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Für welche Einsatzbereiche und Medien ist das Gefäß geeignet?

Das Reflex N Ausdehnungsgefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt. Es ist für Frostschutzmittelzusätze mit einem Glykolanteil von mindestens 25 bis maximal 50 Prozent geeignet. Eine Verwendung mit Leitungswasser ist nicht vorgesehen. Die zulässige Systemtemperatur beträgt bis zu 120 °C, die maximale Dauerbetriebstemperatur liegt bei 70 °C. Der Dauerbetrieb ist für Mediumtemperaturen von -10 °C bis 70 °C ausgelegt.

Wie sind die technischen Anschluss- und Montageeigenschaften?

Das Gefäß ist stehend mit Füßen ausgeführt und für eine vertikale Platzierung vorgesehen. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Es wird ohne Sicherheitsventil, Manometer oder Befestigungsmaterial geliefert.

Welche Betriebsparameter sind beim Reflex N MAG 300 zu beachten?

Der Vordruck des Gefäßes beträgt 1,5 bar, der maximale Arbeitsdruck liegt bei 6 bar. Die Membran ist nicht austauschbar. Das Gefäß erfüllt die Anforderungen der Schweizer Richtlinie SWKI HE301-01 und SVTI hinsichtlich der Bewilligungspflicht, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Arbeitsdruck: 6 bar
• Vordruck: 1,5 bar

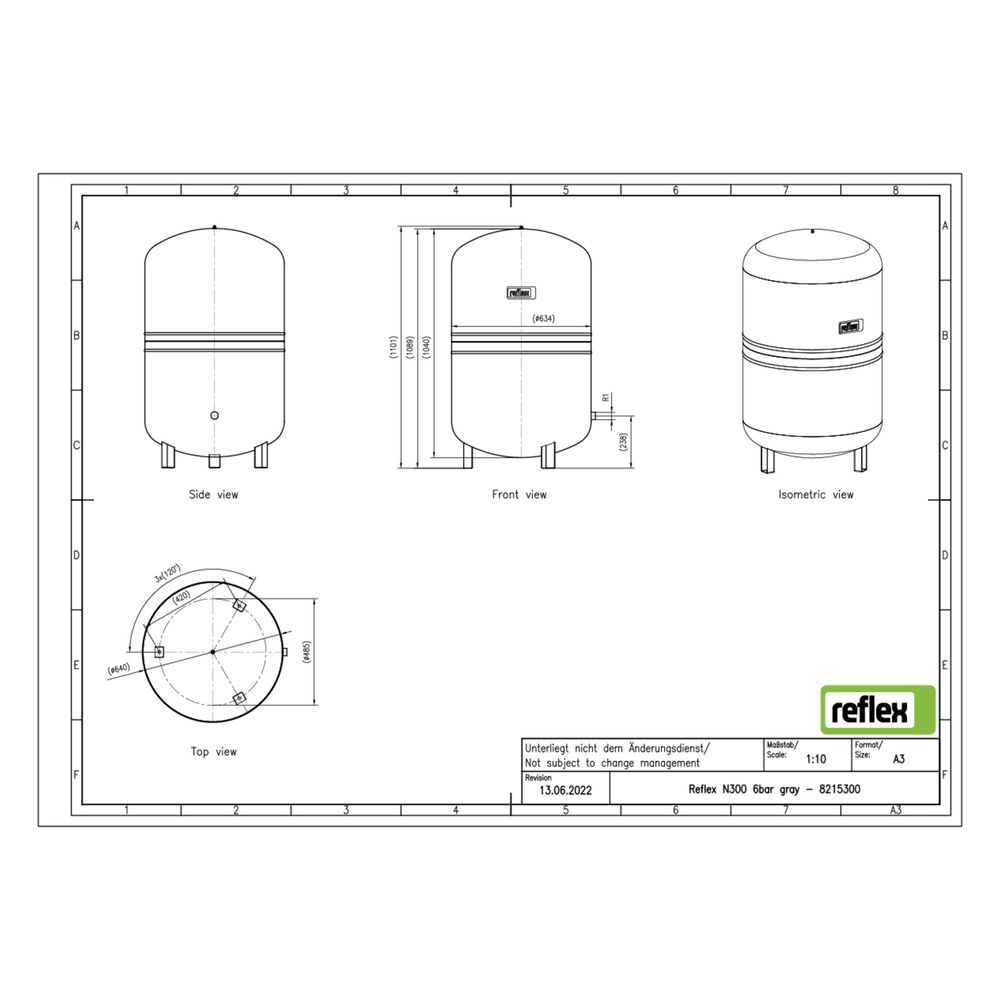

• Bauhöhe: 1101 mm
• Durchmesser: 634 mm
• Kippmaß: 1156 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Werkstoff Membran: SBR
• Maximale Systemtemperatur: 120 °C
• Maximale Dauerbetriebstemperatur: 70 °C
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
• Frostschutzmittelzusatz: 25 bis 50 %
• Farbe: grau
• Platzierung: stehend mit Füßen

Das Reflex Reflex N Ausdehnungsgefäß MAG 300 überzeugt durch seine robuste Bauweise mit langlebiger Epoxidharzbeschichtung und eine verschleißfeste Halbmembran. Mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 6 bar ist es optimal für den Einsatz in geschlossenen Heiz- und Kühlsystemen geeignet und ermöglicht eine zuverlässige Druckkompensation bei Temperaturen bis 70 °C.
