Reflex S Ausdehnungsgefäß MAG 25, Nennvolumen 25l, 10 bar, Vollmembran, Grau

Der Reflex S Ausdehnungsgefäß MAG 25 mit einem Nennvolumen von 25 Litern ist ein Membran-Druckausdehnungsgefäß, das speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlsystemen entwickelt wurde. Es ist für Drücke bis 10 bar ausgelegt und eignet sich für Systeme mit einem Frostschutzmittelzusatz von bis zu 50 Prozent. Die graue Epoxidharzbeschichtung sorgt für eine langlebige Oberfläche, während die Vollmembran das Gefäß in Wasser- und Gasraum trennt.

Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?

Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme konzipiert. Es erfüllt die Anforderungen der DIN EN 13831 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen. Das Gefäß ist für den Einsatz in Zentralheizungen geeignet und kann auch in Kühlsystemen verwendet werden. Aufgrund der Konstruktion mit einer Vollmembran ist es nicht für den Einsatz mit Leitungswasser geeignet.

Welche technischen Eigenschaften zeichnen das Reflex S 25 aus?

Das Ausdehnungsgefäß verfügt über eine langlebige Epoxidharzbeschichtung und eine nicht tauschbare Vollmembran. Es ist für Frostschutzmittelzusätze von mindestens 25 bis maximal 50 Prozent ausgelegt. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Der maximale Arbeitsdruck ist mit 10 bar angegeben. Das Gefäß ist vertikal zu platzieren und verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm).

Wie ist das Reflex S Ausdehnungsgefäß konstruiert?

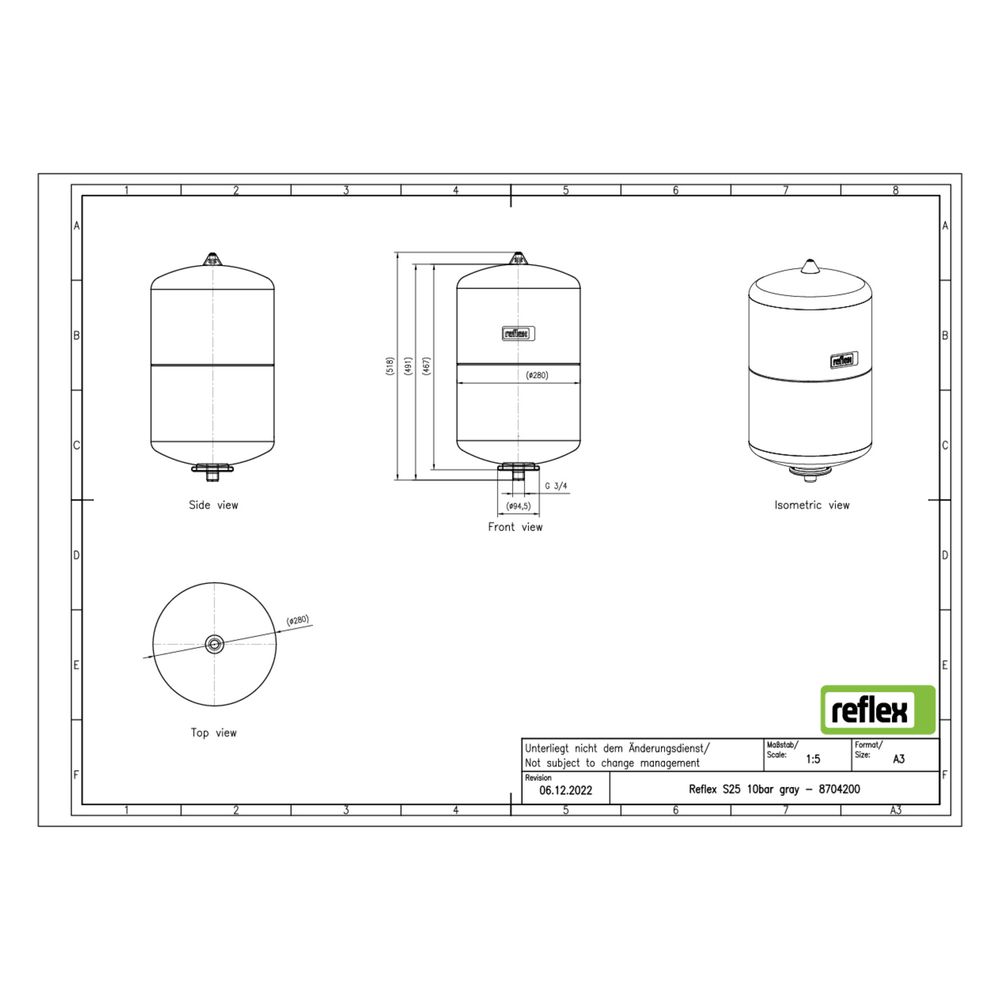

Das Gefäß hat eine Bauhöhe von 518 mm und einen Durchmesser von 280 mm. Die Membran besteht aus Butylkautschuk (IIR), der für die Anforderungen in Heiz- und Kühlsystemen geeignet ist. Das Kippmaß beträgt 589 mm. Das Ausdehnungsgefäß ist mit einer nicht austauschbaren Vollmembran ausgestattet, die das Wasser- und Gasvolumen im Inneren trennt. Es ist nicht mit Füßen oder Befestigungsmaterial ausgestattet und wird ohne Sicherheitsventil oder Manometer geliefert. Für die Montage sind Befestigungslaschen vorgesehen.

Technische Daten

• Nennvolumen: 25 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: grau
• Bauhöhe: 518 mm
• Durchmesser: 280 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Membranwerkstoff: Butylkautschuk (IIR)
• Maximaler Frostschutzmittelzusatz: 50 %
• Maximale Systemtemperatur: 120 °C
• Maximale Betriebstemperatur: 70 °C
• Kippmaß: 589 mm

Das Reflex S Ausdehnungsgefäß MAG 25 bietet eine robuste und langlebige Lösung für den Ausgleich von Volumenänderungen in geschlossenen Solar-, Heiz- und Kühlsystemen. Mit einem Nennvolumen von 25 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für vielfältige Anwendungen geeignet und unterstützt Systeme mit bis zu 50 Prozent Frostschutzmittelzusatz. Die hochwertige Epoxidharzbeschichtung und die Vollmembran sorgen für eine zuverlässige Trennung von Wasser- und Gasraum und eine lange Lebensdauer.
