Reflex Reflexomat RF Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 500 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen, insbesondere in kompressorgesteuerten Druckhaltestationen. Das Gefäß ist stehend ausgeführt und verfügt über eine robuste Fußkonstruktion sowie eine austauschbare Butyl-Vollmembran nach DIN EN 13831.

Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?

Das Reflexomat RF Ausdehnungsgefäß dient als Folgegefäß in kompressorgesteuerten Druckhaltestationen und sorgt für eine stabile Druckhaltung in Heiz- und Kühlwassersystemen. Die Druckregelung erfolgt über eine Steuereinheit, die mit einem oder zwei Kompressoren sowie einem Luftabströmventil arbeitet. Das Gefäß nimmt Volumenänderungen des Mediums auf und trägt so zur Stabilisierung des Systemdrucks bei.

Welche Konstruktions- und Sicherheitsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß ist innen und außen kunststoffbeschichtet, was Korrosionsschutz bietet. Es verfügt über ein bauteilgeprüftes Luftsicherheitsventil zur Gefäßabsicherung. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Die Membran ist austauschbar, was Wartung und Langlebigkeit unterstützt.

Für welche Einsatzbereiche ist das Reflexomat RF geeignet?

Das Gefäß ist für geschlossene Heiz- und Kühlwasseranlagen konzipiert, die eine kompressorgesteuerte Druckhaltung erfordern. Es entspricht der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000. Die Bauweise und technischen Eigenschaften machen es geeignet für gewerbliche und industrielle Anlagen.

Technische Daten

• Nennvolumen: 500 l
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 70 °C

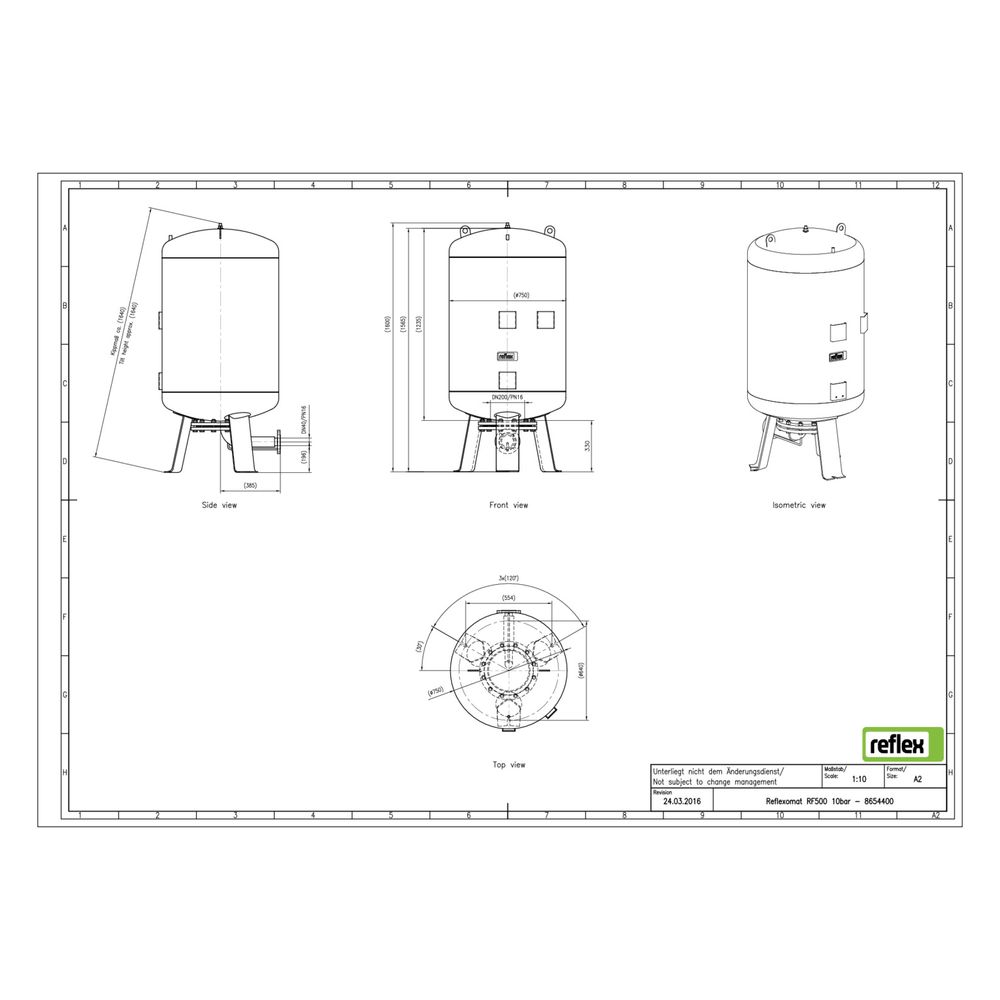

• Bauhöhe: 1600 mm
• Durchmesser: 750 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 40
• Rohraußendurchmesser Ausdehnungsanschluss: 48,3 mm
• Membran: austauschbare Butyl-Vollmembran nach DIN EN 13831
• Druckstufe: PN 10
• Gefäßtyp: stehend mit Fußkonstruktion

Das Reflexomat RF Ausdehnungsgefäß MAG 500 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in Heiz- und Kühlwassersystemen. Mit seinem Nennvolumen von 500 Litern, der robusten Bauweise und der kompressorgesteuerten Steuerung unterstützt es eine stabile und effiziente Anlagenfunktion bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 70 °C.
