Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 50 R, mit Wartungsflansch und Flansch, 4-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 50 R mit Wartungsflansch und Flanschanschluss ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm und Mikroblasen in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Das Gerät ist für Medien wie Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50 % ausgelegt und eignet sich besonders für den Einsatz in geschlossenen Systemen mit einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin Schmutzabscheider arbeitet mit einem optimierten Abscheideelement namens Flowpac, das Gasblasen aus dem Flüssigkeitsstrom sammelt. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgeleitet. Gleichzeitig entfernt der Schmutzabscheider Partikel ab einer Größe von 5,0 Mikrometern aus dem Wasser oder Wasser-Glykol-Gemisch, wodurch empfindliche Geräte im System geschützt werden.

Welche Vorteile bietet der Wartungsflansch?

Der integrierte Wartungsflansch ermöglicht einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Dadurch kann der Schmutzsammelraum über einen eigenen Entschlammungskugelhahn gereinigt und entleert werden, ohne den Betrieb des Systems zu unterbrechen. Dies erleichtert die Wartung und trägt zur langfristigen Betriebssicherheit bei.

Für welche Systeme und Medien ist der Extwin Schmutzabscheider geeignet?

Der Extwin ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, was den Einsatz in verschiedenen thermischen Anwendungen ermöglicht.

Welche Anschluss- und Bauarten sind verfügbar?

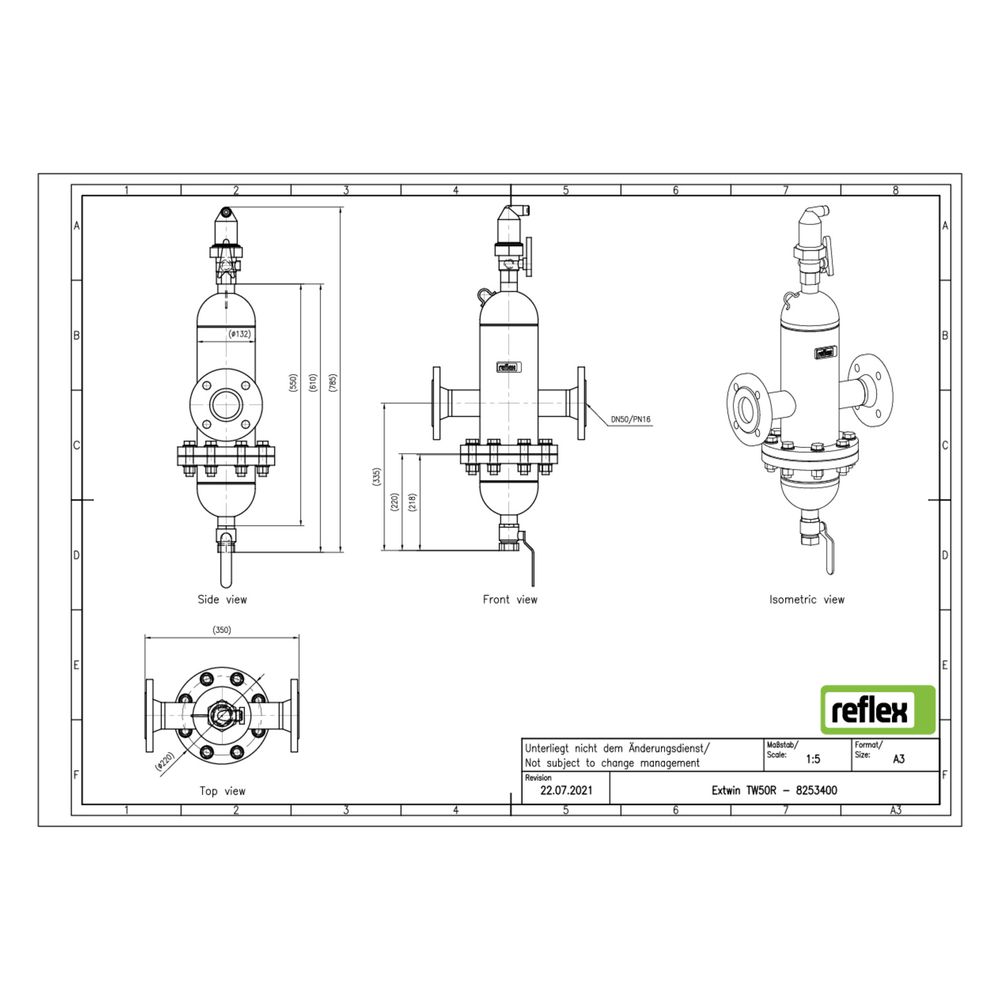

Das Modell TW DN 50 R ist mit einem Flanschanschluss und einem horizontalen Einbau ausgeführt. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 60,30 mm. Die Baulänge des Geräts liegt bei 350 mm. Die Armatur ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Kvs-Wert von 72,20, was die Durchflussleistung von 0,10 bis 12,50 m³/h unterstützt.

Technische Daten

• Anschluss: Flansch
• Nenndurchmesser: DN 50
• Werkstoff Gehäuse: Stahl
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Baulänge: 350 mm
• Rohraußendurchmesser: 60,30 mm
• Kvs-Wert: 72,20
• Durchflussleistung: 0,10 bis 12,50 m³/h
• Ausführung: horizontal

Der Reflex Extwin Schmutzabscheider TW DN 50 R bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und der Fähigkeit, Wasser-Glykol-Gemische bis zu 50 % zu verarbeiten, stellt das Gerät eine effiziente Lösung zur Systempflege dar. Die integrierte Entlüftung und der Wartungsflansch erleichtern die Handhabung und Wartung erheblich.
