Reflex Variomat VG 5000 Ausdehnungsgefäß MAG, Nennvolumen 5000l, Vollmembran

Der Reflex Variomat VG 5000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 5000 Litern. Es gehört zur Variomat Serie und ist für den Einsatz in ein- oder zwei-pumpengesteuerten Druckhaltestationen konzipiert. Das Gefäß arbeitet drucklos und ist gegenüber der Atmosphäre geschlossen, wodurch es eine zuverlässige Druckhaltung in Heizungs- und Kühlanlagen ermöglicht. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen mit hohem Volumenbedarf.

Wie ist das Variomat VG 5000 Ausdehnungsgefäß konstruiert?

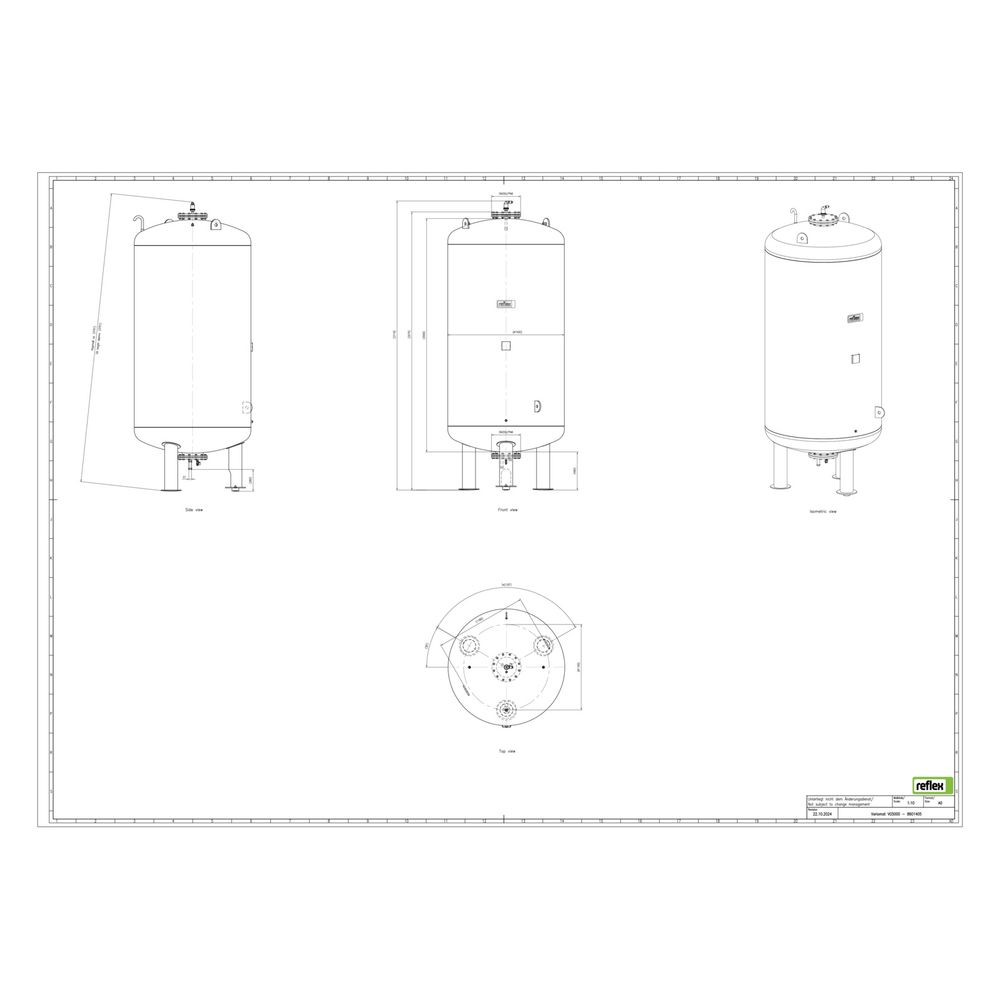

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert, das eine einfache und sichere Entlüftung des Gefäßes ermöglicht. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders erlaubt. Ein Messumformer für die Niveaumessung ist im Grundgefäß integriert.

Welche technischen Zulassungen und Normen erfüllt das Gefäß?

Das Variomat VG 5000 entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Diese Normen sichern die Qualität und Betriebssicherheit des Ausdehnungsgefäßes unter definierten Druck- und Temperaturbedingungen.

Wie funktioniert die Druckhaltung mit dem Variomat VG 5000?

Das Ausdehnungsgefäß ist für den Einsatz in Variomat Druckhaltestationen mit ein oder zwei Pumpen vorgesehen. Die Steuereinheit fungiert als Kombigerät für die Druckhaltung und ist mit Überströmventilen ausgestattet, die als Motorkugelhähne mit patentierter Schaltung zum automatischen hydraulischen Abgleich dienen. Das Gefäß arbeitet drucklos und ist gegenüber der Atmosphäre geschlossen, was eine stabile Druckhaltung sicherstellt.

Welche Anschluss- und Betriebsparameter sind zu beachten?

Das Gefäß hat einen Nenndurchmesser des Ausdehnungsanschlusses von 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 70 °C, und der maximale Arbeitsdruck liegt bei 6 bar (PN 6). Die Bauhöhe beträgt 3695 mm bei einem Durchmesser von 1500 mm. Das Gefäß ist nicht für die horizontale Platzierung vorgesehen.

Technische Daten

• Nennvolumen: 5000 l
• Bauhöhe: 3695 mm
• Durchmesser: 1500 mm
• Max. Arbeitsdruck: 6 bar
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Druckstufe: PN 6
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Platzierung: stehend, nicht horizontal

Das Reflex Variomat VG 5000 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in großen Heizungs- und Kühlanlagen. Mit einem Nennvolumen von 5000 Litern, einer maximalen Betriebstemperatur von 70 °C und einem Arbeitsdruck von 6 bar ist es für anspruchsvolle Anwendungen ausgelegt und unterstützt eine effiziente und sichere Anlagenfunktion.
