Reflex Ausdehnungsgefäß G MAG 100, 100L, 6 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 100 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine stehende Bauweise sowie die graue Epoxidharzbeschichtung aus. Das Gefäß ist ideal für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht.

Für welche Einsatzbedingungen ist das Gefäß geeignet?

Das Reflex G ist für den Dauerbetrieb mit Mediumtemperaturen von minus 10 bis 70 Grad Celsius ausgelegt und kann Systemtemperaturen bis maximal 120 Grad Celsius standhalten. Es ist für den Einsatz mit Frostschutzmitteln in einer Konzentration von mindestens 25 bis maximal 50 Prozent geeignet. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen. Die stehende Ausführung mit Füßen sorgt für eine stabile Platzierung.

Welche Anschlüsse und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) ausgestattet. Der Rohraußendurchmesser des Ausdehnungsanschlusses beträgt 33,7 mm. Optional kann eine Muffe für einen Membranbruchmelder installiert werden. Das Modell verfügt über ein Manometer zur Drucküberwachung. Sicherheitsventile und Befestigungsmaterial sind nicht im Lieferumfang enthalten.

Welche Normen und Zulassungen erfüllt das Reflex G Ausdehnungsgefäß?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist nach der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Für Anlagen mit einem Produkt aus Druck und Volumen kleiner oder gleich 3.000 bar-Liter besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI.

Technische Daten

• Nennvolumen: 100 l
• Maximaler Betriebsdruck: 6 bar
• Farbe: grau

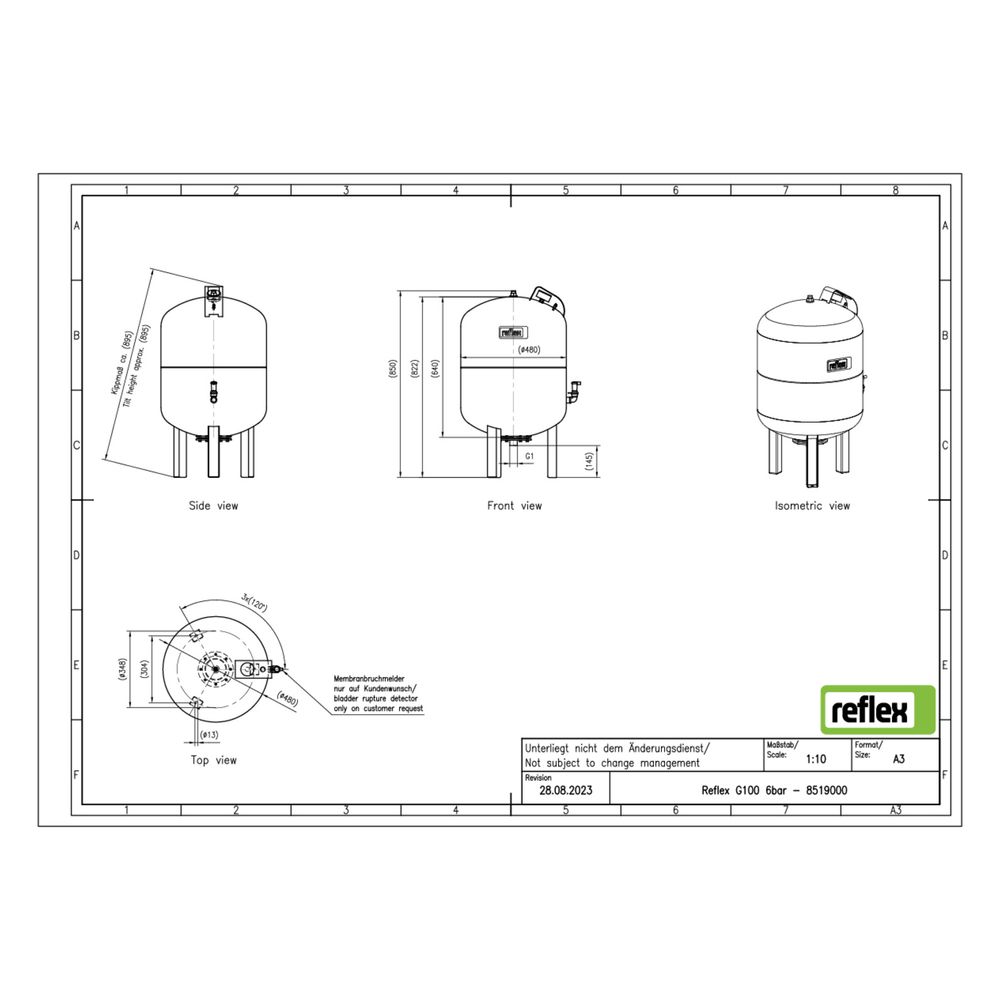

• Bauhöhe: 850 mm
• Durchmesser: 480 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Membranmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Vordruck: 3,5 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Systemtemperatur: 120 °C
• Platzierung: stehend mit Füßen

Das Reflex Reflex G Ausdehnungsgefäß MAG 100 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 6 bar ist es für vielfältige Anwendungen geeignet. Die austauschbare EPDM-Membran und die geschützten Anschlüsse sorgen für eine sichere und flexible Nutzung in Zentralheizungen und Kühlsystemen.
