Beschreibung

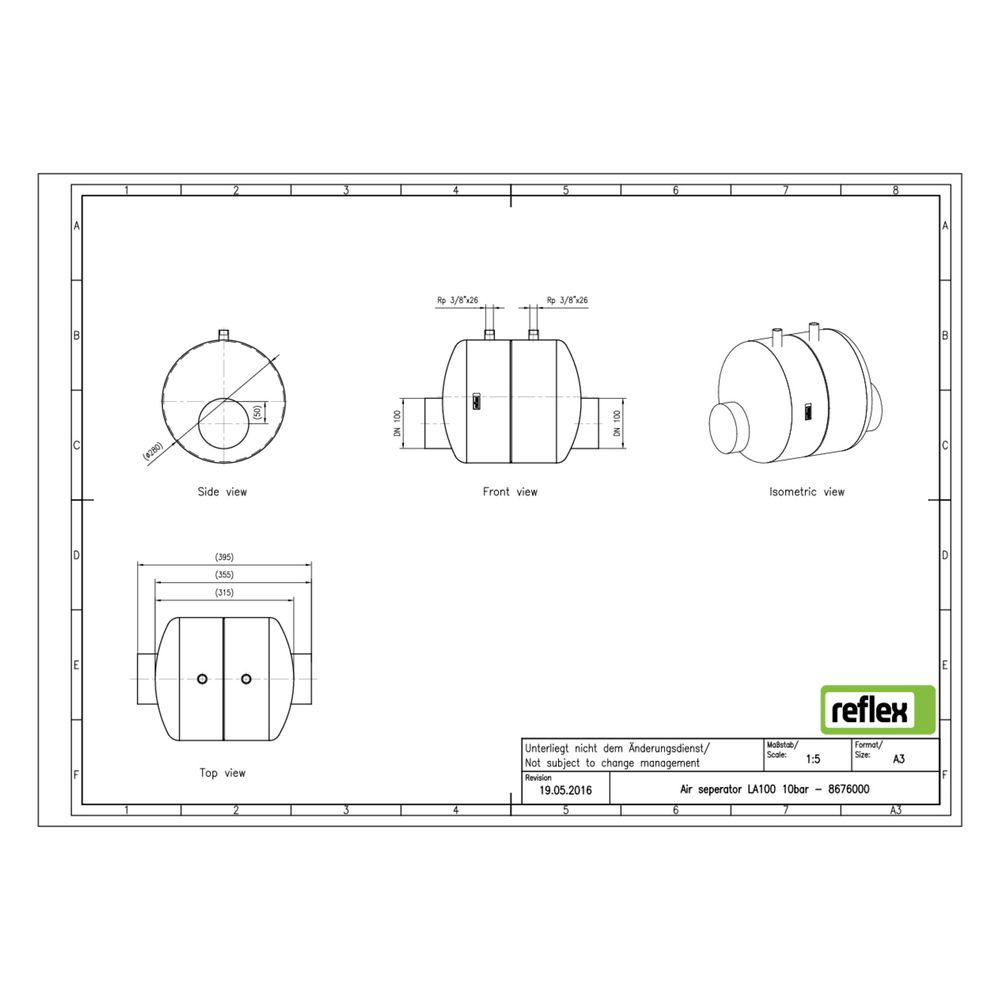

Reflex Luftabscheider LA 100, mit Anschweißstutzen, 10 bar, 110 Grad, Grau
Der Reflex Luftabscheider LA 100 aus der Serie Luftabscheider LA ist ein robustes Zubehörteil aus Stahl, das zur effizienten Abscheidung von Gasblasen in Flüssigkeitskreisläufen entwickelt wurde. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 110 °C eignet sich das Gerät besonders für den Einsatz in Heizungs- und Wärmeerzeugersystemen. Die graue Ausführung ist für die Montage in horizontal verlaufenden Rohrleitungsabschnitten vorgesehen und verfügt über einen Anschweißstutzen.
Wie funktioniert der Reflex Luftabscheider LA 100?
Der Luftabscheider wirkt als zylindrische Rohrerweiterung, die die Strömungsgeschwindigkeit des Fluidstroms reduziert. Dadurch können sich Gasblasen im Wasser-Dampf-Gemisch besser absetzen und über den Gewindeanschluss am Hochpunkt des Geräts abgeführt werden. Dies unterstützt die Systemeffizienz und verhindert Störungen durch Luftansammlungen.
Für welche Anwendungen ist der Luftabscheider geeignet?
Das Gerät ist für den Anschluss an Sicherheitsventile von Wärmeerzeugern gemäß DIN EN 12828 konzipiert. Es wird bevorzugt in Heizungsanlagen eingesetzt, um Wasser-Dampf-Gemische zu trennen und Luft aus dem System zu entfernen. Die Montage erfolgt in horizontal verlaufenden Rohrleitungsabschnitten, wobei der Anschweißstutzen eine sichere Verbindung ermöglicht.
Welche Materialien und Ausführungen bietet der Luftabscheider?
Das Gehäuse besteht aus tiefgezogenem Stahlblech, das außen beschichtet und grau ausgeführt ist. Der Nenndurchmesser der Entlüftung beträgt 3/8 Zoll, was eine einfache Anbindung an Luftleitungen oder Schnellentlüfter erlaubt.
Technische Daten
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperatur: 110 °C
- Werkstoff: Stahl
- Durchmesser: 280 mm
- Nenndurchmesser Entlüftung: 3/8 Zoll
- Anschlussart: Anschweißstutzen
- Farbe: Grau
Der Reflex Luftabscheider LA 100 bietet eine zuverlässige Lösung zur Luftabscheidung in Heizungs- und Wärmeerzeugersystemen. Mit seiner robusten Stahlkonstruktion, dem maximalen Betriebsdruck von 10 bar und der Betriebstemperatur von 110 °C unterstützt er die effiziente und störungsfreie Funktion der Anlagen. Die einfache Montage in horizontalen Rohrleitungen und der Gewindeanschluss am Hochpunkt erleichtern Installation und Wartung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Luftabscheider LA |
| Hersteller-Produktgruppe | Luftabscheider LA |
| Hersteller-Artikelnummer | 8676000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8676000 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705118180 |
| Gewicht | 5,1 kg |
| Max Arbeitsdruck | 10,00 |
| Max Betriebstemperatur | 110,00 |
| Nenndurchmesser Entlüftung | 3/8 Zoll |
| Werkstoff | Stahl |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
