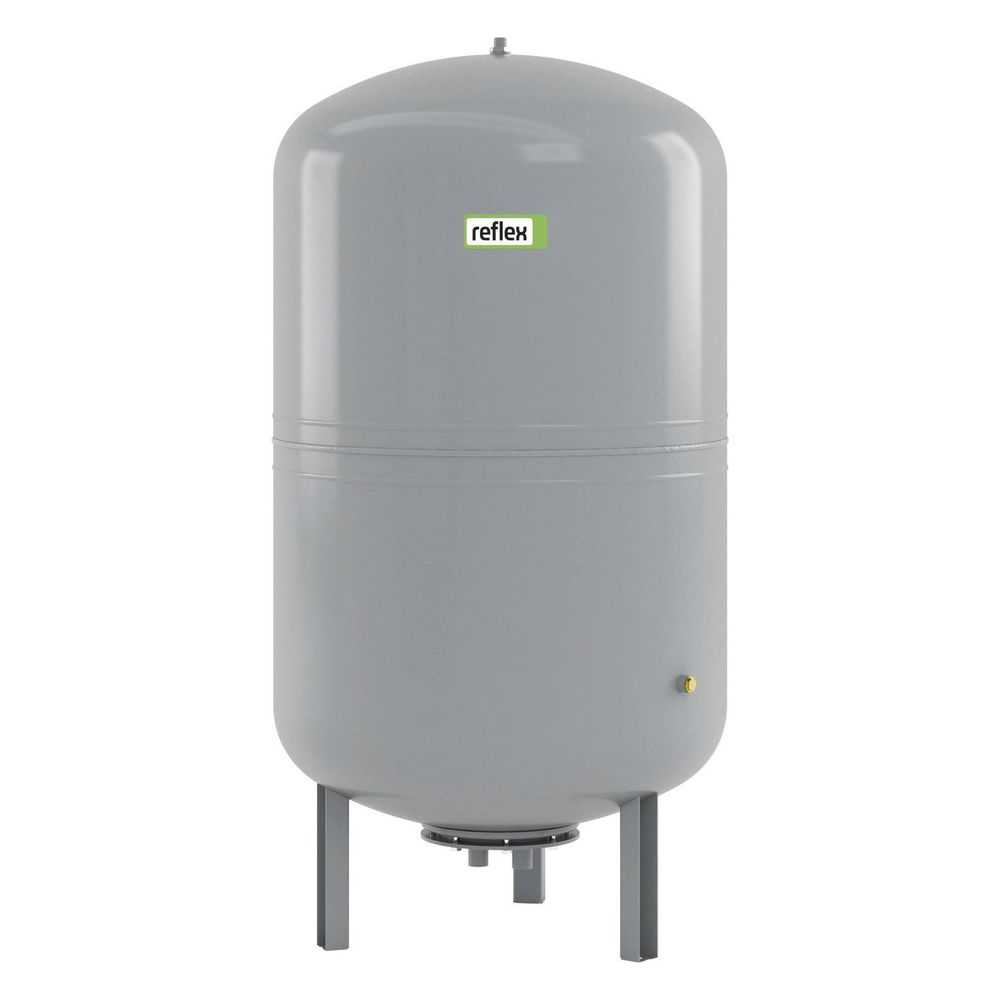

Reflex Variomat VF 500 Ausdehnungsgefäß MAG, Nennvolumen 500l, Vollmembran, Grau

Der Reflex Variomat VF 500 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 500 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau kunststoffbeschichtet und eignet sich für den Einsatz in geschlossenen Heizungs-, Solar- und Kühlanlagen, um Druckschwankungen auszugleichen und die Systemstabilität zu verbessern.

Wie ist das Variomat VF 500 Ausdehnungsgefäß konstruiert?

Das stehend ausgeführte Ausdehnungsgefäß verfügt über eine stabile Fußkonstruktion und eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz erhöht. Zur Entgasung ist ein Peilrohr integriert, das eine sichere Entlüftung ermöglicht. Eine angeschweißte seitliche Muffe erlaubt den Anschluss eines Membranbruchmelders zur Überwachung des Membranzustands.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Variomat VF 500 entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Die Druckstufe ist mit PN 6 angegeben, was einem maximalen Arbeitsdruck von 6 bar entspricht.

Für welche Einsatzbedingungen ist das Ausdehnungsgefäß geeignet?

Das Gefäß ist für eine maximale Mediumtemperatur von 70 °C im Dauerbetrieb ausgelegt. Es ist nicht für die horizontale Platzierung vorgesehen und besitzt einen Nenndurchmesser des Ausdehnungsanschlusses von 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die austauschbare Membran ermöglicht eine einfache Wartung und lange Nutzungsdauer.

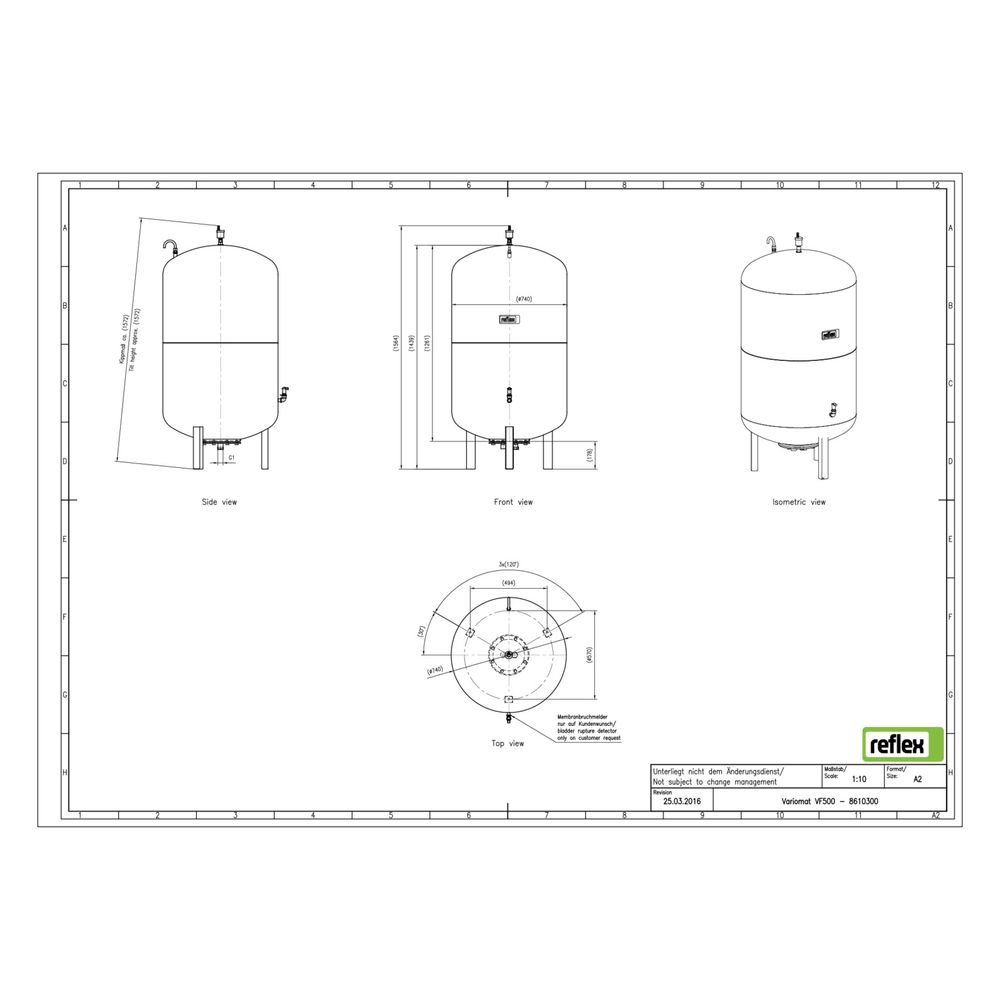

Technische Daten

• Nennvolumen: 500 l
• Bauhöhe: 1564 mm
• Durchmesser: 740 mm
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Druckstufe: PN 6
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: Vollmembran, austauschbar nach DIN EN 13831
• Platzierung: stehend (nicht horizontal)

Das Reflex Variomat VF 500 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in pumpengesteuerten Systemen. Die Kombination aus austauschbarer Vollmembran, stabiler Bauweise und Einhaltung relevanter Normen ermöglicht eine sichere und langlebige Funktion bei einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
