Beschreibung

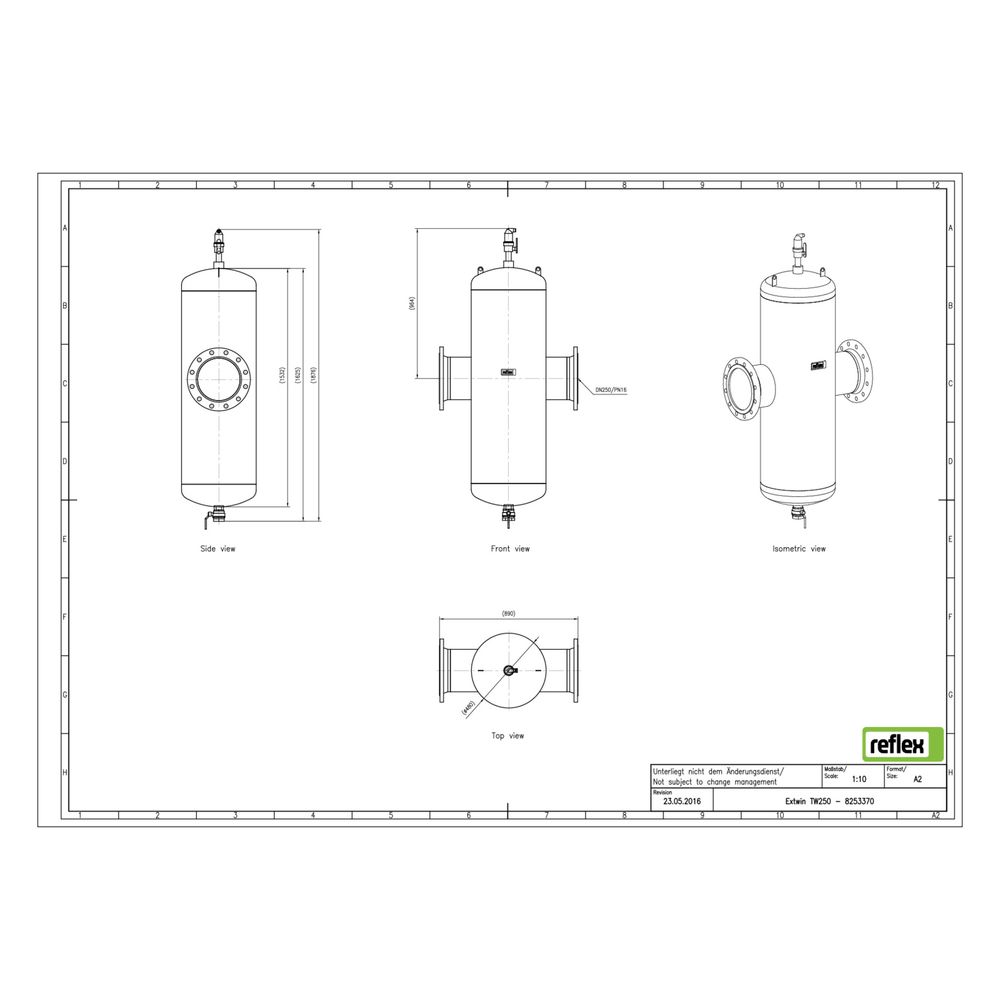

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 250, mit Flansch, 12-Loch, 10 bar
Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW DN 250 ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem Flanschanschluss und einem maximalen Betriebsdruck von 10 bar, dient er der effizienten Abscheidung von Schlamm, Mikroblasen und Gasen aus dem Medium Wasser oder Wasser/Glykolgemisch bis zu 50 Prozent. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine zuverlässige Reinigung des Kreislaufs ohne Betriebsunterbrechung erforderlich ist.
Wie funktioniert der Reflex Extwin Schmutzabscheider?
Der Extwin Schmutzabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre ab. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium. Die Kombination aus Luft- und Mikroblasenabscheidung sowie Schlammabscheidung schützt empfindliche Geräte an Hochpunkten.
Welche Materialien und Anschlüsse sind verfügbar?
Das Gehäuse des Extwin Schmutzabscheiders besteht aus Stahl und ist mit einem Flanschanschluss mit 12-Loch-Ausführung ausgestattet. Die Armatur ist horizontal ausgeführt, hat einen Rohraußendurchmesser von 273 mm und eine Baulänge von 890 mm. Der maximale Arbeitsdruck beträgt 10 bar.
Wie wird die Reinigung und Wartung durchgeführt?
Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Eine Reinigung während des Betriebs ist nicht vorgesehen. Optional kann der Schmutzabscheider mit einem Magneteinsatz (Exferro) erweitert werden, um ferromagnetische Partikel aus dem Fluidstrom zu separieren.
Für welche Medien und Systeme ist der Extwin geeignet?
Der Extwin ist für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 Prozent geeignet. Er ist speziell für geschlossene Systeme ausgelegt und eignet sich für Heiz- und Kühlsysteme. Eine Nutzung in offenen Systemen oder für Solar-Anwendungen ist nicht vorgesehen.
Technische Daten
- Nenndurchmesser: DN 250
- Anschluss: Flansch, 12-Loch
- Werkstoff Gehäuse: Stahl
- Rohraußendurchmesser: 273 mm
- Baulänge: 890 mm
- Maximaler Arbeitsdruck: 10 bar
- Durchflussleistung: 0,10 bis 288 m³/h
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Kvs-Wert: 1185,70
- Automatischer Entlüfter: integriert, absperrbar mit 3-Wege-Ventil
- Typ Abscheider: Schmutz, Luft, Mikroblasen
Der Reflex Extwin Schmutzabscheider TW DN 250 bietet eine zuverlässige Kombination aus Schlamm- und Mikroblasenabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem robusten Stahlgehäuse, Flanschanschluss und einem maximalen Betriebsdruck von 10 bar sorgt er für eine effiziente Reinigung des Mediums und schützt die Systemkomponenten. Die integrierte Entlüftung und die Möglichkeit zur Entschlammung ohne Betriebsunterbrechung erhöhen die Betriebssicherheit und Wartungsfreundlichkeit.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253370 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8253370 |
| Ausführung | horizontal |
| Baulänge | 890,00 |
| Durchflussleistung | 0,10 - 288,00 |
| EAN-13 | 4036705119194 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 270 kg |
| Kvs-Wert | 1185,70 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 250 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 273,00 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
