Beschreibung

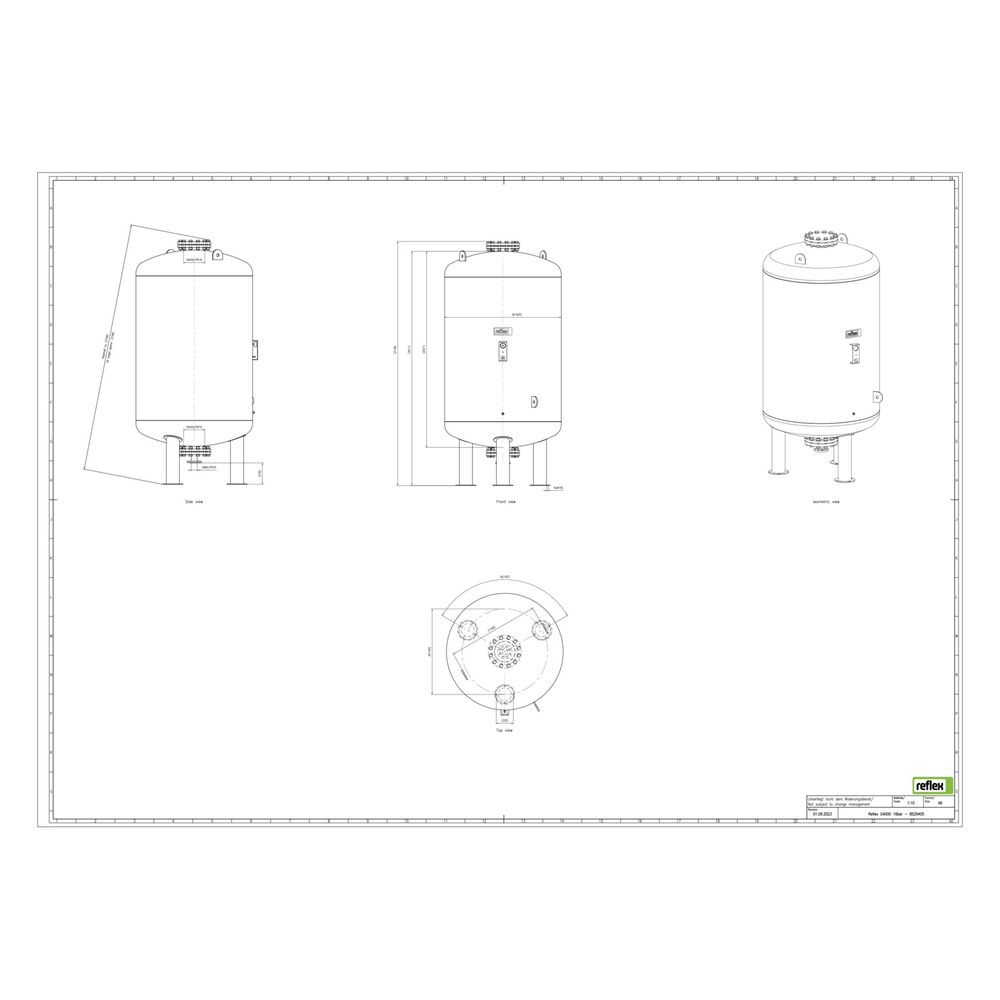

Reflex Ausdehnungsgefäß G MAG 4000, 4000L, 16 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 4000 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 4000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert und zeichnet sich durch eine stehende Bauweise sowie eine langlebige Epoxidharzbeschichtung aus. Typische Einsatzbereiche sind Zentralheizungen und Kühlsysteme, bei denen ein Frostschutzmittelzusatz von 25 bis 50 Prozent verwendet wird.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Ausführung ist mit Füßen ausgestattet und besitzt eine langlebige Epoxidharzbeschichtung, die das Gefäß vor Korrosion schützt.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Gefäß ist mit Außengewindeanschlüssen ausgestattet, passend für den Nenndurchmesser DN 65 mit einem Rohraußendurchmesser von 76,10 mm. Für Volumina ab 1000 Litern ist eine Besichtigungsöffnung vorhanden. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um eine sichere Handhabung zu ermöglichen. Optional kann ein Membranbruchmelder über eine Muffe angeschlossen werden.
Für welche Betriebsbedingungen ist das Ausdehnungsgefäß geeignet?
Das Reflex G 4000 ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von bis zu 70 °C ausgelegt. Es ist geeignet für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent. Das Gefäß ist für den Einsatz in Zentralheizungen und Kühlsystemen konzipiert, jedoch nicht für Leitungswasser geeignet.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Für die Schweiz gilt, dass bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI besteht.
Technische Daten
- Nennvolumen: 4000 l
- Maximaler Betriebsdruck: 16 bar
- Bauhöhe: 3110 mm
- Durchmesser: 1500 mm
- Kippmaß: 3199 mm
- Anschluss: Außengewinde (metrisch), DN 65
- Werkstoff Membran: Butylkautschuk (IIR)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
Das Reflex Reflex G Ausdehnungsgefäß MAG 4000 bietet eine robuste und langlebige Lösung für die Druckhaltung in Heiz- und Kühlsystemen. Mit seiner großen Kapazität von 4000 Litern, der hohen Druckfestigkeit von 16 bar und der austauschbaren Membran erfüllt es anspruchsvolle Anforderungen an Sicherheit und Wartungsfreundlichkeit.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8529405 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8529405 |
| Bauhöhe | 3110,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705110849 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 1510 kg |
| Kippmaß | 3199,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
