Reflex Exvoid Luft-Mikroblasenabscheider A DN 50, mit Flansch, 4-Loch, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 50 mit Flanschanschluss und einem maximalen Betriebsdruck von 10 bar ist für geschlossene Heiz- und Kühlsysteme sowie flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus Wasser oder Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50/50%. Die horizontale Ausführung aus Stahl ermöglicht eine variable Strömungsrichtung und ist für Mediumtemperaturen von 0 bis 110 °C geeignet.

Wie funktioniert der Reflex Exvoid Luft-Mikroblasenabscheider?

Der Abscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Dieses Prinzip sorgt für eine kontinuierliche Betriebsentlüftung, die besonders an Hochpunkten von Anlagen eingesetzt wird.

Für welche Systeme und Medien ist der Exvoid geeignet?

Das Gerät ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt. Es eignet sich für Wasser und Wasser-Glykol-Gemische bis zu 50 % Glykolanteil. Die Konstruktion erlaubt eine variable Strömungsrichtung und ist für den Einsatz in Solaranlagen geeignet. Offene Systeme sind nicht vorgesehen.

Welche technischen Merkmale und Anschlüsse bietet der Exvoid A DN 50?

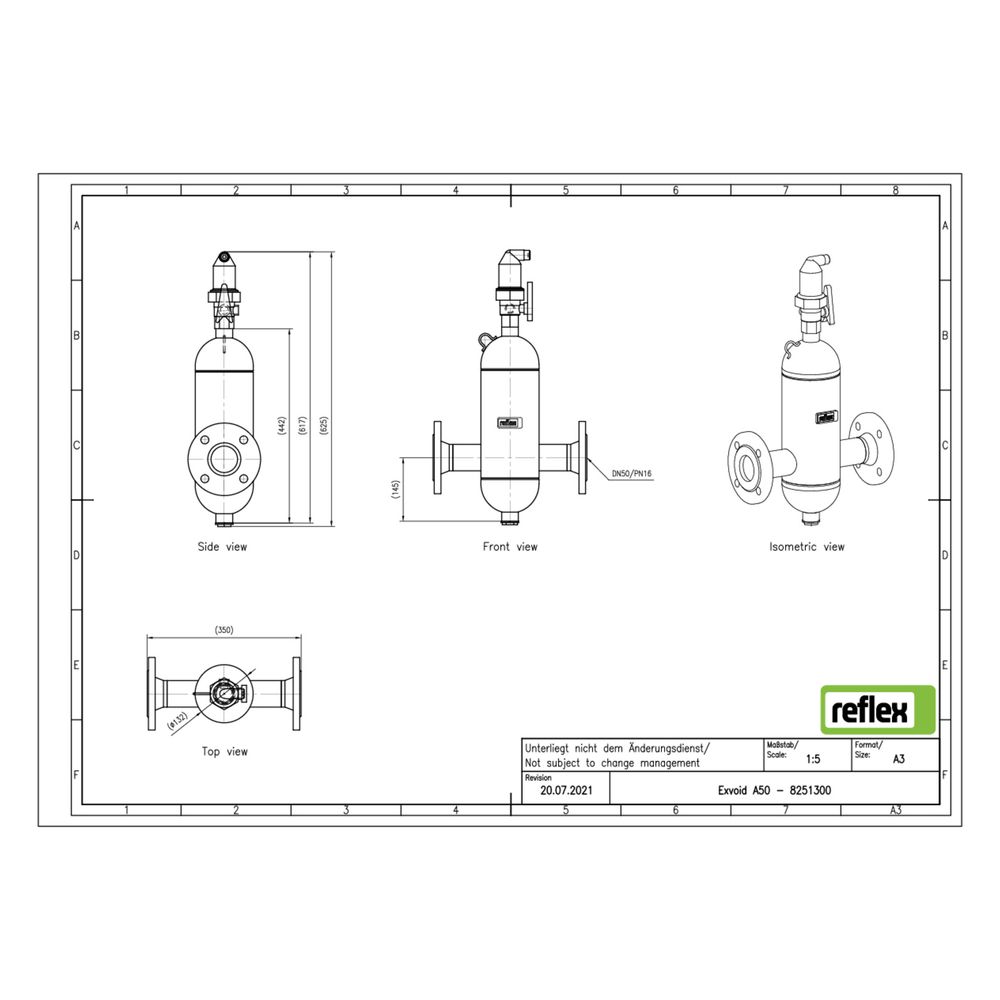

Das Gehäuse besteht aus Stahl, der Anschluss erfolgt über einen horizontalen Flansch mit 4-Loch-Befestigung. Der Nenndurchmesser beträgt DN 50, die Baulänge 350 mm, der Rohraußendurchmesser 60,30 mm. Der Kvs-Wert liegt bei 72,20, die Durchflussleistung bei 0,10 bis 12,50 m³/h. Der maximale Arbeitsdruck beträgt 10 bar, die Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.

Wie wird der Exvoid Mikroblasenabscheider gewartet?

Eine Reinigung während des Betriebs ist nicht möglich. Der integrierte automatische Entlüfter sorgt für eine permanente Ableitung der Luft aus dem System, wodurch der Wartungsaufwand reduziert wird. Es sind keine abnehmbaren Filter oder Kupplungen vorhanden.

Technische Daten

• Nenndurchmesser: DN 50
• Anschluss: Flansch, 4-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 72,20
• Durchflussleistung: 0,10 bis 12,50 m³/h
• Baulänge: 350 mm
• Rohraußendurchmesser: 60,30 mm
• Maximale Glykol-Mischung: 50 %
• Strömungsrichtung: variabel

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 50 bietet eine effiziente Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seinem robusten Stahlgehäuse, dem Flanschanschluss und einem maximalen Betriebsdruck von 10 bar ist er für vielfältige Anwendungen in geschlossenen Systemen geeignet und unterstützt durch den integrierten automatischen Entlüfter eine dauerhafte Betriebsentlüftung.
