Reflex Ausdehnungsgefäß G MAG 5000, 5000L, 16 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 5000 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine stehende Bauweise sowie die graue Epoxidharzbeschichtung aus. Das Gefäß erfüllt die Anforderungen der DIN EN 13831, VDI 4708 und AD 2000 und ist für den Einsatz mit Frostschutzmitteln mit einem Anteil von 25 bis 50 % geeignet.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Norm DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Ausführung ist mit einem robusten Metallbügel ausgestattet, der Manometer und Vordruckventil schützt. Die langlebige Epoxidharzbeschichtung sorgt für Korrosionsbeständigkeit und eine lange Lebensdauer.

Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?

Das Gefäß ist für den Einsatz in geschlossenen Heizungs- und Kühlwassersystemen ausgelegt und eignet sich insbesondere für Zentralheizungen. Es ist für den Betrieb mit Frostschutzmitteln mit einem Mischanteil von 25 bis 50 % ausgelegt und kann Temperaturen von -10 bis 70 °C im Dauerbetrieb sowie Systemtemperaturen bis zu 120 °C standhalten. Die Konstruktion ist nicht für den Einsatz mit Leitungswasser vorgesehen.

Welche Anschlüsse und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Reflex G 5000 ist mit metrischen Außengewindeanschlüssen ausgestattet. Für Volumina ab 1000 Litern ist der Durchmesser 1500 mm, und es sind Flanschanschlüsse DN 65 mit Druckstufe PN 16 vorhanden. Eine Muffe für einen optionalen Membranbruchmelder ist integriert, ebenso eine Besichtigungsöffnung, die ab 1000 Litern mit einem Durchmesser von 1000 mm ausgeführt ist. Das Gefäß ist mit Füßen ausgestattet und für die vertikale Aufstellung vorgesehen.

Welche Normen und Zulassungen erfüllt das Reflex G Ausdehnungsgefäß?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 und AD 2000. Es ist als Druckgerät gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Für die Schweiz gilt, dass bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI besteht.

Technische Daten

• Nennvolumen: 5000 l
• Maximaler Betriebsdruck: 16 bar

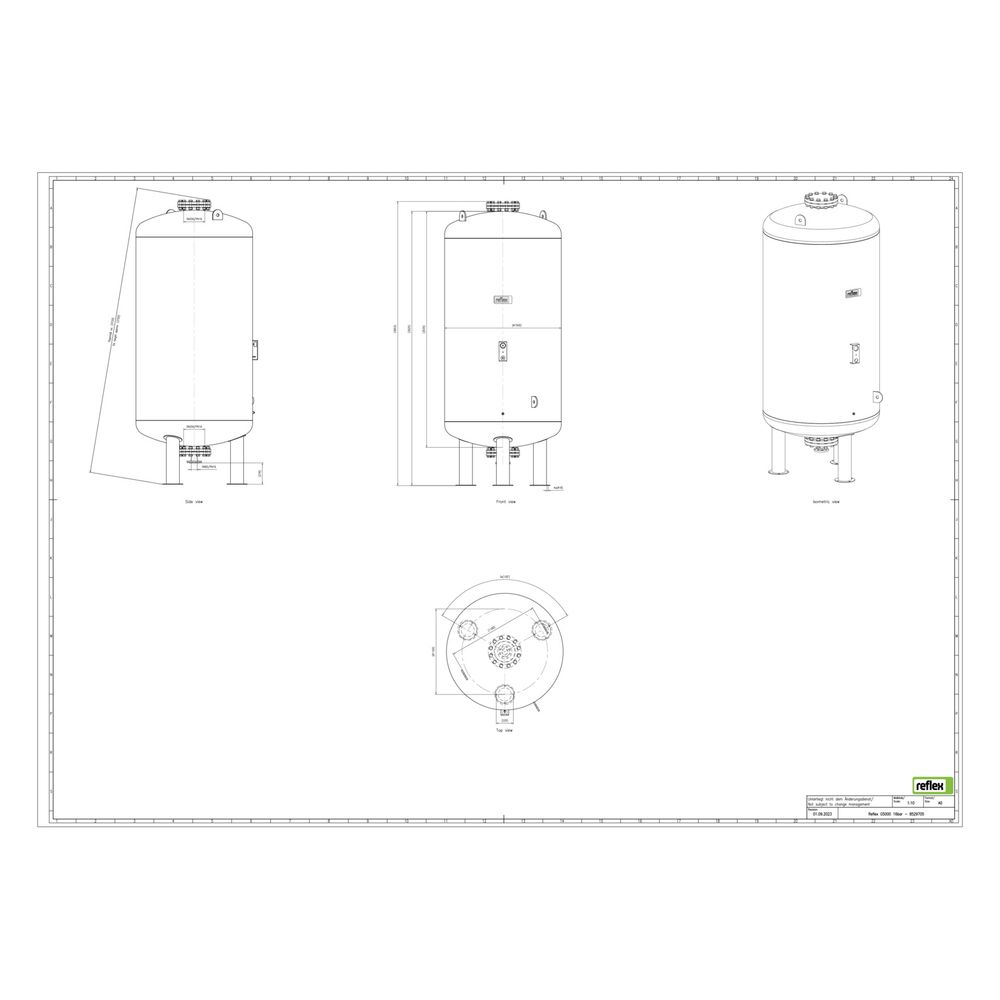

• Bauhöhe: 3645 mm
• Durchmesser: 1500 mm
• Anschluss: Außengewinde (metrisch), Flansch DN 65/PN 16
• Membranwerkstoff: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Vordruck: 2 bar
• Platzierung: stehend, vertikal

Das Reflex Reflex G Ausdehnungsgefäß MAG 5000 bietet eine robuste und normgerechte Lösung für die Druckhaltung in großen Heiz- und Kühlsystemen. Mit einem Nennvolumen von 5000 Litern, einem maximalen Betriebsdruck von 16 bar und der austauschbaren Vollmembran erfüllt es hohe Anforderungen an Sicherheit und Wartungsfreundlichkeit. Die langlebige Epoxidharzbeschichtung und die geschützten Anschlüsse sorgen für eine zuverlässige Funktion über lange Zeit.
