Reflex S Ausdehnungsgefäß MAG 18, Nennvolumen 18l, 10 bar, Vollmembran, Grau
Das Reflex S Ausdehnungsgefäß MAG 18 mit einem Nennvolumen von 18 Litern ist ein Membran-Druckausdehnungsgefäß, das speziell für geschlossene Solar-, Heiz- und Kühlsysteme entwickelt wurde. Es ist für Drücke bis 10 bar ausgelegt und eignet sich für Systeme mit Frostschutzmittelzusätzen von 25 bis 50 Prozent. Die graue Ausführung verfügt über eine langlebige Epoxidharzbeschichtung und ist für den vertikalen Einbau vorgesehen.
Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist konstruiert und gefertigt nach DIN EN 13831 und zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU. Es ist für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen geeignet. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C, wobei Mediumtemperaturen im Dauerbetrieb von -10 °C bis 70 °C möglich sind.
Wie ist das Reflex S Ausdehnungsgefäß konstruiert?

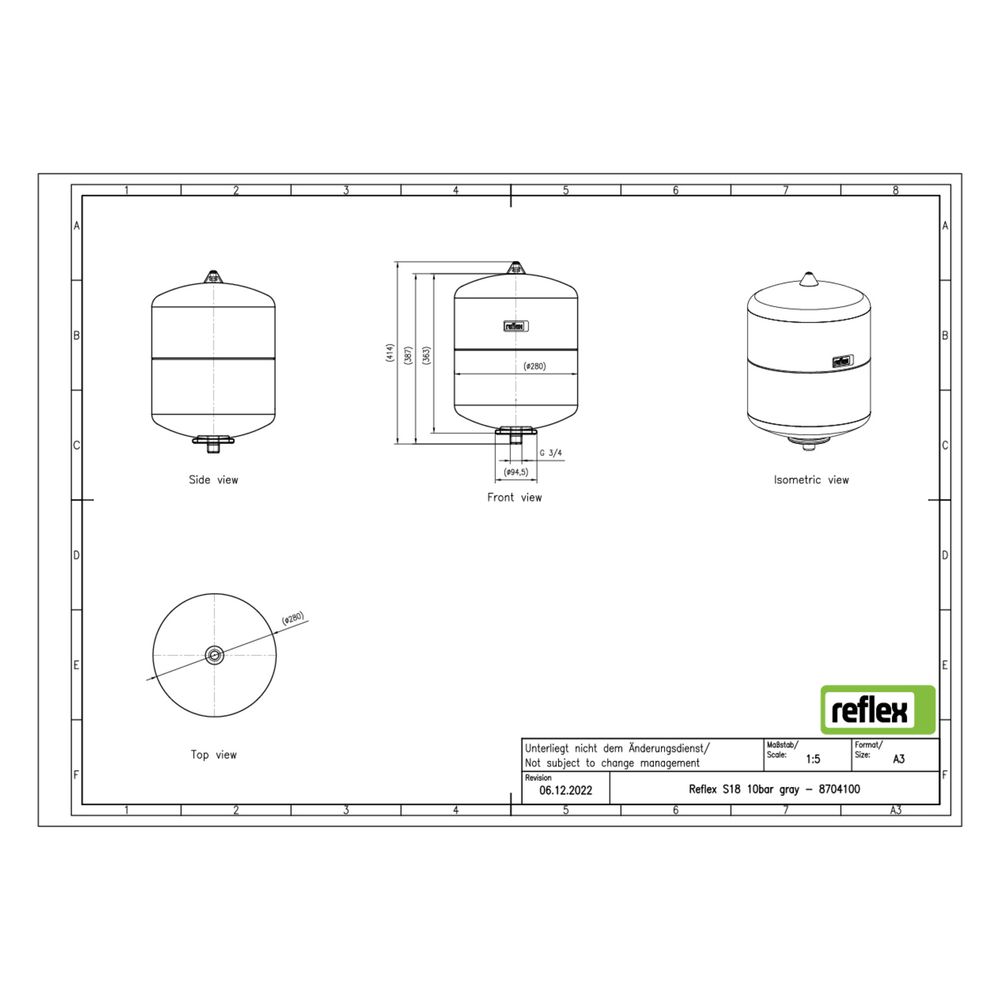

Das Gefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Es besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Die Bauhöhe beträgt 409 mm, der Durchmesser 280 mm und das Kippmaß 496 mm. Das Gefäß ist für die vertikale Platzierung vorgesehen und wird ohne Füße oder Befestigungslaschen geliefert.
Welche technischen Eigenschaften bietet das Reflex S 18?
Das Ausdehnungsgefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Es ist nicht mit einem Sicherheitsventil oder Manometer ausgestattet und wird ohne Befestigungsmaterial geliefert. Der Vordruck beträgt 1,5 bar, der maximale Arbeitsdruck 10 bar. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet, sondern speziell für Systeme mit Frostschutzmittelzusatz.
Technische Daten
- Nennvolumen: 18 l
- Maximaler Arbeitsdruck: 10 bar
- Vordruck: 1,5 bar
- Farbe: grau
- Bauhöhe: 409 mm
- Durchmesser: 280 mm
- Kippmaß: 496 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Werkstoff Membran: Butylkautschuk (IIR)
- Max. Glykol-Mischung: 50 %
- Max. zulässige Systemtemperatur: 120 °C
- Max. zulässige Betriebstemperatur: 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
Das Reflex S Ausdehnungsgefäß MAG 18 bietet eine robuste und langlebige Lösung für geschlossene Solar-, Heiz- und Kühlsysteme mit Frostschutzmittelzusatz. Mit einem Nennvolumen von 18 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für vielfältige Anwendungen geeignet und sorgt für eine zuverlässige Druckkompensation in den Systemen.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex S |
| Hersteller-Produktgruppe | Reflex S |
| Hersteller-Artikelnummer | 8704100 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8704100 |
| Bauhöhe | 409,00 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705109898 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 3,32 kg |
| Kippmaß | 496,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | DE30666633 |
