Beschreibung
Reflex V Vorschaltgefäß, Nenninhalt 60l, mit Füßen, 10 bar, Grau
Der Reflex V Vorschaltgefäß mit einem Nenninhalt von 60 Litern ist ein graues Druckgerät, das speziell zum Schutz der Membran in Membran-Druckausdehnungsgefäßen entwickelt wurde. Es eignet sich für den Einsatz in Heiz- und Kühlsystemen mit einem maximalen Arbeitsdruck von 10 bar und ist besonders bei Medientemperaturen über 70 °C oder unter 0 °C erforderlich. Das Gefäß ist mit Füßen ausgestattet und kann auch als Pufferspeicher verwendet werden.
Wie schützt das Reflex V Vorschaltgefäß die Membran?
Das Vorschaltgefäß Reflex V dient dazu, die Membran in Membran-Druckausdehnungsgefäßen vor Übertemperatur und Kondensatbildung im Gasraum zu schützen. Dies ist besonders wichtig bei systembedingten Medientemperaturen größer 70 °C oder kleiner 0 °C. Durch die Temperaturabsenkung wird die Lebensdauer der Membran erhöht und die Betriebssicherheit des gesamten Systems verbessert.
Für welche Anwendungen ist das Vorschaltgefäß geeignet?
Das Reflex V Vorschaltgefäß ist für den Einsatz in Zentralheizungen sowie in Kühlanlagen geeignet. Es kann sowohl als Schutzgefäß vor Membran-Druckausdehnungsgefäßen als auch als Heiz- oder Kühlwasserpufferspeicher verwendet werden. Die Konstruktion erlaubt eine vertikale Platzierung, und das Gefäß ist für eine Glykol-Mischung von bis zu 50 % ausgelegt.
Welche Ausstattungsmerkmale und Materialien bietet das Reflex V?
Das Vorschaltgefäß ist grau lackiert und verfügt über eine langlebige Epoxidharzbeschichtung, die Korrosionsschutz bietet. Es ist ohne Membran ausgeführt und besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm). Das Gefäß ist mit Füßen ausgestattet, die eine stabile Aufstellung ermöglichen. Sicherheitsventil, Manometer und Befestigungsmaterial sind nicht enthalten.
Welche technischen Anforderungen erfüllt das Vorschaltgefäß?

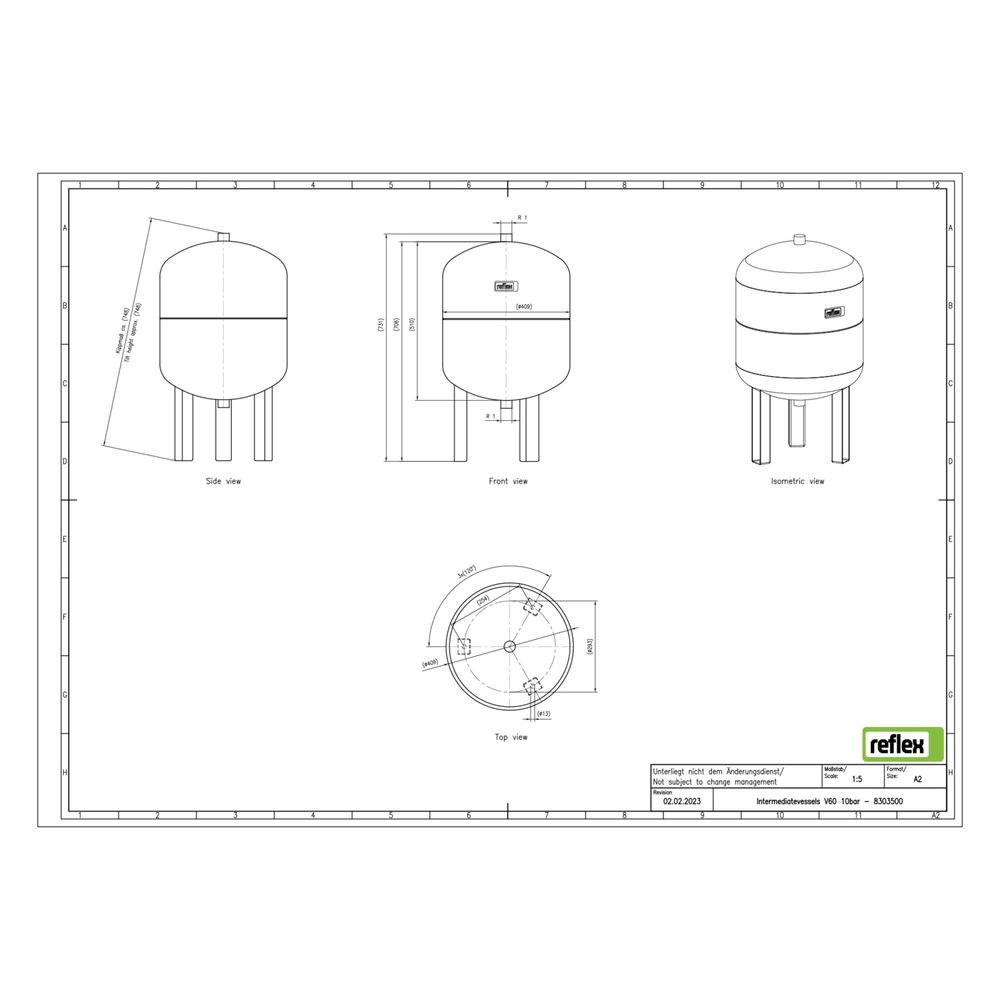

Das Reflex V entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU (Art. 4 Abs. 3) und ist als Druckgerät zertifiziert. Es ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann dauerhaft mit Mediumtemperaturen von -10 °C bis 110 °C betrieben werden. Die Bauhöhe beträgt 732 mm, der Durchmesser 409 mm, und das Kippmaß liegt bei 748 mm.
Technische Daten
- Nenninhalt: 60 l
- Farbe: grau
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 110 °C
- Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm) Nenndurchmesser
- Durchmesser: 409 mm
- Bauhöhe: 732 mm
- Kippmaß: 748 mm
- Mit Füßen: ja
- Max. Glykol-Mischung: 50 %
- Geeignet für: Zentralheizung, Kühlen
Das Reflex V Vorschaltgefäß bietet eine zuverlässige Lösung zum Schutz von Membran-Druckausdehnungsgefäßen bei hohen und niedrigen Medientemperaturen. Mit einem Nenninhalt von 60 Litern, einem maximalen Arbeitsdruck von 10 bar und der Möglichkeit zur Verwendung als Pufferspeicher ist es vielseitig einsetzbar und unterstützt die Betriebssicherheit von Heiz- und Kühlsystemen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Vorschaltgefäß V |
| Hersteller-Produktgruppe | Vorschaltgefäß V |
| Hersteller-Artikelnummer | 8303500 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8303500 |
| Bauhöhe | 732,00 |
| Durchmesser | 409,00 |
| EAN-13 | 4036705181139 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 14 kg |
| Kippmaß | 748,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 110,00 |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
