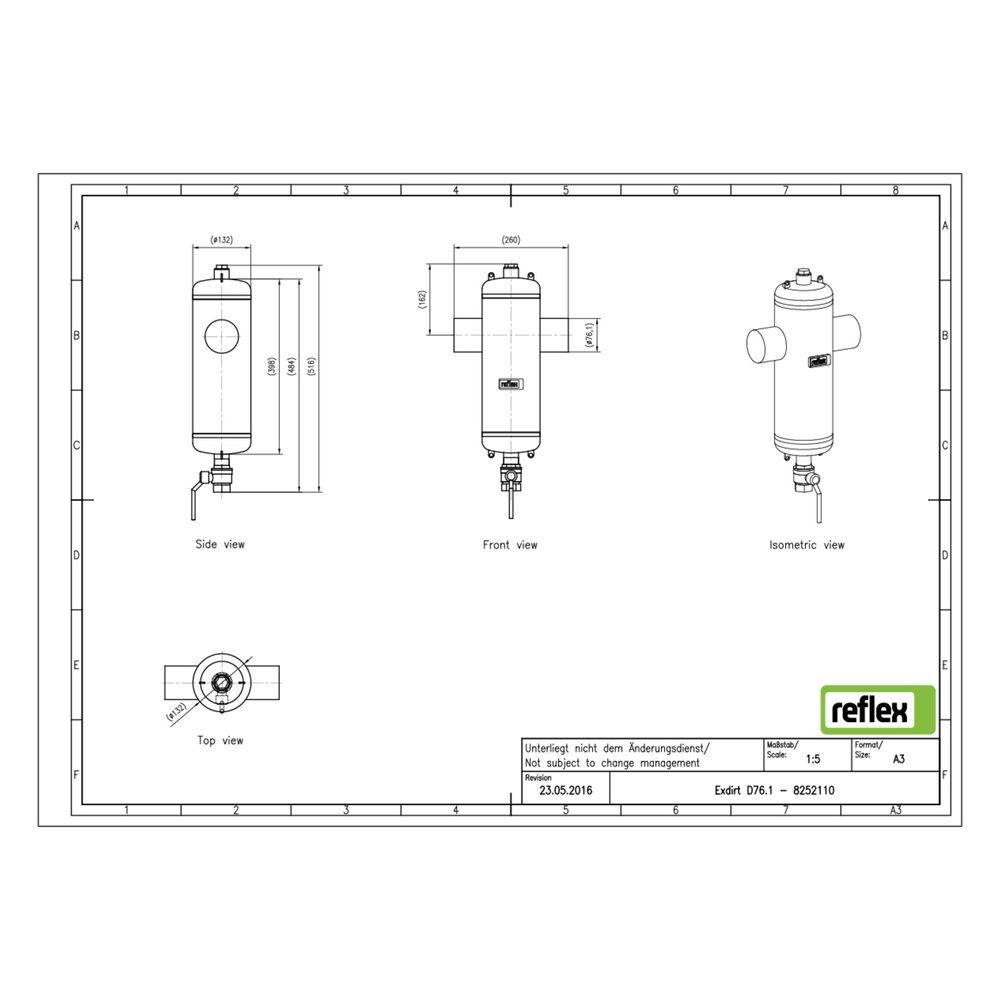

Reflex Exdirt Schmutzabscheider D 76,1mm, mit Schweißstutzen, 10 bar
Der Reflex Exdirt Schmutzabscheider mit einem Rohraußendurchmesser von 76,1 mm und Schweißstutzen ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50 % geeignet. Der maximale Betriebsdruck beträgt 10 bar, die Mediumtemperatur kann bis 110 °C betragen.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Exdirt Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung und nutzt ein magnetisches Funktionsprinzip, um selbst kleinste schädliche Schmutz- und Schlammpartikel aus dem Wasser zu filtern. Die speziell gestaltete Einsatztechnik ermöglicht die Entfernung von Partikeln ab 5 Mikrometern, wodurch die Anlagenteile geschont und Betriebskosten reduziert werden können.
Wie wird der Schmutzabscheider gereinigt?
Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen integrierten Entschlammungskugelhahn. Diese Funktion ermöglicht eine Reinigung während des Betriebs, ohne dass die Anlage unterbrochen werden muss. Dadurch wird eine kontinuierliche Funktion der Heiz- oder Kühlanlage sichergestellt.
Für welche Systeme und Medien ist der Exdirt geeignet?
Der Schmutzabscheider ist speziell für geschlossene Systeme ausgelegt und eignet sich für Heiz- und Kühlwassersysteme. Er ist kompatibel mit Wasser und Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50 %. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.
Welche Ausführungen und Materialien sind verfügbar?
Der Exdirt ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewinde- oder Klemmringanschluss (DN 20) sowie Stahl mit Schweiß- oder Flanschanschluss. Die hier beschriebene Variante verfügt über ein Stahlgehäuse und einen Schweißstutzen. Die Bauform ist horizontal ausgelegt.
Technische Daten
- Rohraußendurchmesser: 76,1 mm
- Nenndurchmesser: 2 1/2 Zoll (65)
- Maximaler Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximales Glykol-Mischverhältnis: 50 %
- Durchflussleistung: 0,10 bis 20 m³/h
- Kvs-Wert: 121,7
- Werkstoff Gehäuse: Stahl
- Ausführung: horizontal
- Reinigung während des Betriebs: möglich
- Geeignet für: geschlossene Heiz- und Kühlwassersysteme
Der Reflex Exdirt Schmutzabscheider mit Schweißstutzen bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt so Heiz- und Kühlanlagen effektiv. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen in geschlossenen Systemen geeignet und ermöglicht eine Reinigung ohne Betriebsunterbrechung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252110 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8252110 |
| Ausführung | horizontal |
| Baulänge | 260,00 |
| Durchflussleistung | 0,10 - 20,00 |
| EAN-13 | 4036705118586 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 5 kg |
| Kvs-Wert | 121,70 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 2 1/2 Zoll (65) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 76,10 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
