Reflex Ausdehnungsgefäß G MAG 1000/740, 1000L, 10 bar, stehend, Grau
Das Reflex G Ausdehnungsgefäß MAG 1000/740 von Reflex ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist für den stehenden Einbau in geschlossenen Heiz- und Kühlwassersystemen konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Das Gefäß ist grau und eignet sich besonders für Zentralheizungen und Kühlsysteme.
Wie ist das Reflex G Ausdehnungsgefäß aufgebaut?

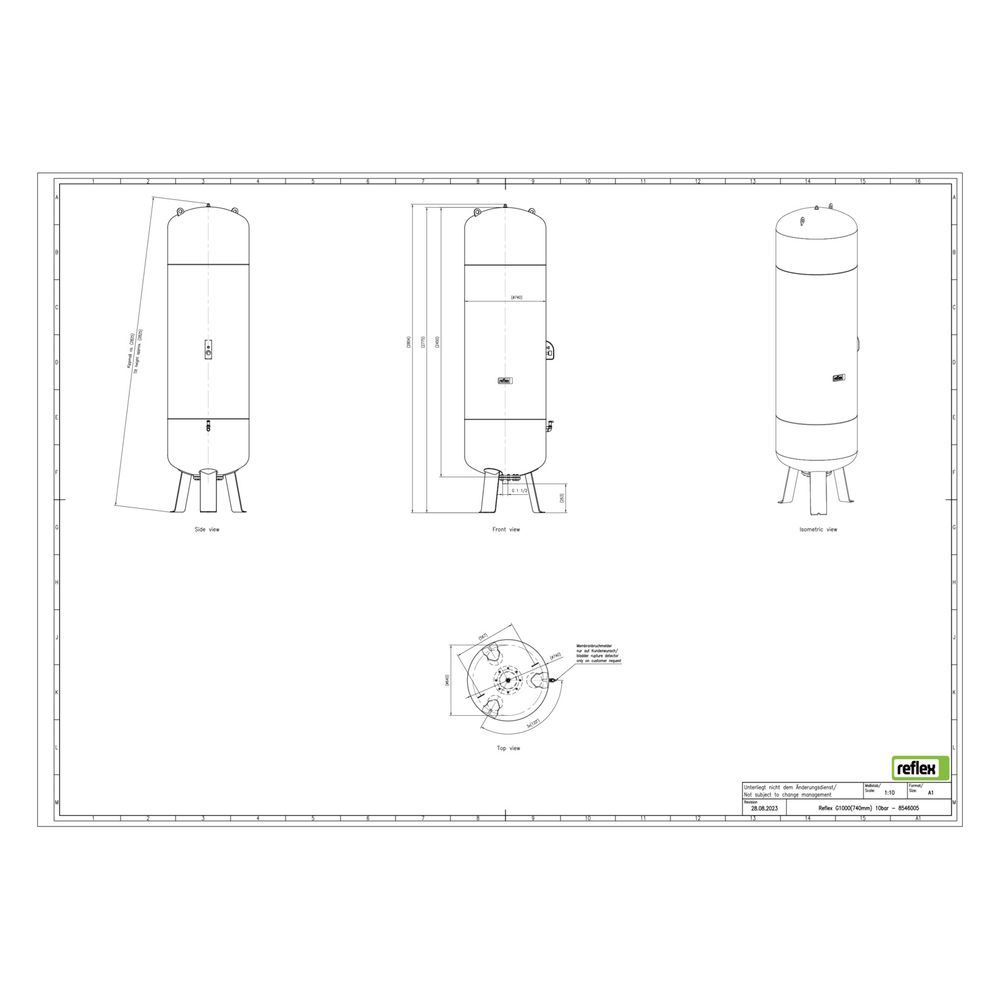

Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran erfüllt die Anforderungen der DIN EN 13831 und erleichtert wiederkehrende Revisionen bei Großgefäßen. Die stehende Ausführung besitzt Füße, einen Durchmesser von 740 mm und eine Bauhöhe von 2812 mm. Manometer und Vordruckventil sind durch einen Metallbügel geschützt.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Gefäß verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 1/2 Zoll (40 mm) und einem Rohraußendurchmesser von 48,3 mm. Ab einem Volumen von 1000 Litern ist eine Besichtigungsöffnung vorhanden. Zudem besteht die Möglichkeit, einen Membranbruchmelder über eine Muffe anzuschließen.
Für welche Einsatzbedingungen ist das Ausdehnungsgefäß geeignet?
Das Reflex G Ausdehnungsgefäß ist für Heiz- und Kühlsysteme mit einer maximal zulässigen Systemtemperatur von 120 °C und einer maximalen Betriebstemperatur von 70 °C ausgelegt. Die minimale Mediumtemperatur im Dauerbetrieb beträgt -10 °C. Es ist geeignet für Systeme mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent, jedoch nicht für Leitungswasser.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Für den Schweizer Markt besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt von PSV mal Volumen kleiner oder gleich 3000 bar Liter ist.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 10 bar
- Bauhöhe: 2812 mm
- Durchmesser: 740 mm
- Anschluss: Außengewinde (metrisch), 1 1/2 Zoll (40 mm)
- Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Maximale Systemtemperatur: 120 °C
- Maximale Betriebstemperatur: 70 °C
- Minimale Mediumtemperatur (Dauerbetrieb): -10 °C
- Vordruck: 2 bar
- Farbe: Grau
- Platzierung: Stehend mit Füßen
Das Reflex G Ausdehnungsgefäß MAG 1000/740 bietet eine robuste und wartungsfreundliche Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 1000 Litern, einem maximalen Betriebsdruck von 10 bar und einer austauschbaren EPDM-Membran erfüllt es hohe Anforderungen an Sicherheit und Flexibilität. Die langlebige Epoxidharzbeschichtung sowie der Schutz von Manometer und Vordruckventil tragen zur Zuverlässigkeit bei und machen das Gefäß zu einer geeigneten Komponente für zentrale Heizungs- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8546005 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8546005 |
| Bauhöhe | 2812,00 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705111501 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 214 kg |
| Kippmaß | 2836,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/2 Zoll (40) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,30 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
