Reflex Exdirt Schmutzabscheider vertikal D 125 V, mit F1 Flansch, 6 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 125 V mit F1 Flansch ist speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist geeignet für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 %. Die Ausführung mit Stahlgehäuse und Flanschanschluss ermöglicht eine Montage mit Normeinbaulänge F1 nach DIN EN 558:2017-05 bei einem maximalen Betriebsdruck von 6 bar.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch selbst kleinste Schmutz- und Schlammpartikel effektiv aus dem Heiz- oder Kühlwasser abgeschieden werden. Das speziell gestaltete Abscheideelement Flowpac sorgt für die zuverlässige Entfernung von Partikeln ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Exdirt ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen ausgelegt und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, was ihn für vielfältige Anwendungen in der Haustechnik prädestiniert.

Welche Anschluss- und Ausführungsvarianten sind verfügbar?

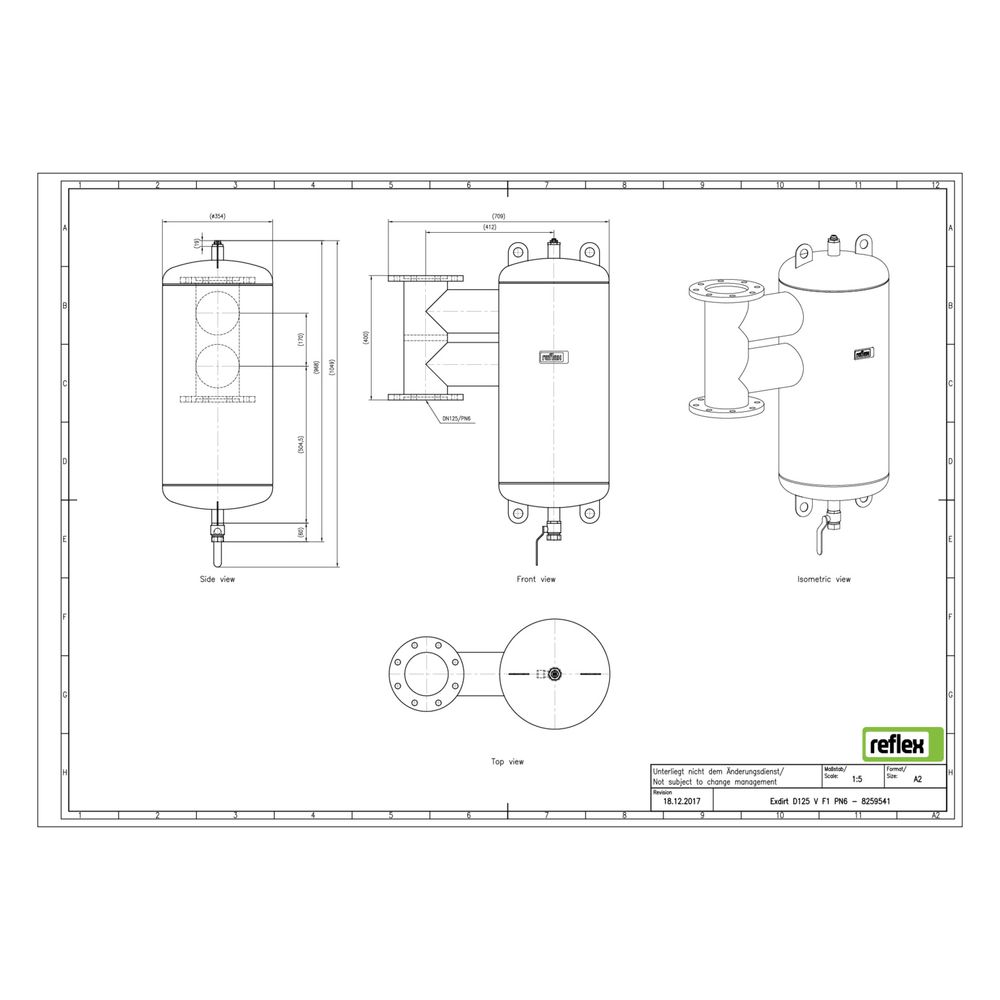

Das Modell D 125 V ist in vertikaler Ausführung mit Flanschanschluss gemäß F1 Norm erhältlich. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 139,7 mm. Die Baulänge beträgt 400 mm. Weitere Ausführungen der Exdirt-Serie umfassen Messinggehäuse mit Gewinde- oder Klemmringanschluss sowie Stahlvarianten mit Schweiß- oder Flanschanschluss und optionaler Revisionsöffnung.

Wie unterstützt der Schmutzabscheider die Anlagenwartung?

Die Reinigung und Entleerung des Schmutzsammelraums ist während des Betriebs möglich, wodurch Stillstandzeiten vermieden werden. Optional kann der Schmutzabscheider mit einem Magneteinsatz (Exferro) erweitert werden, um ferromagnetische Partikel zusätzlich aus dem Fluidstrom zu separieren und so die Anlagensicherheit weiter zu erhöhen.

Technische Daten

• Typ: Schmutzabscheider vertikal
• Anschluss: Flansch F1 (DIN 3202-1)
• Nenndurchmesser: DN 125
• Baulänge: 400 mm
• Rohraußendurchmesser: 139,7 mm
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 72 m³/h
• Kvs-Wert: 316,2
• Reinigung während des Betriebs: möglich
• Geeignet für: geschlossene Heiz- und Kühlsysteme

Der Reflex Exdirt Schmutzabscheider D 125 V mit Flanschanschluss bietet eine effiziente Partikelabscheidung ab 5 Mikrometern und ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen mit Wasser oder Wasser/Glykolgemischen bis 50 % ausgelegt. Mit einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur von bis zu 110 °C unterstützt er die Anlagenfunktion zuverlässig und ermöglicht eine Reinigung ohne Betriebsunterbrechung.
