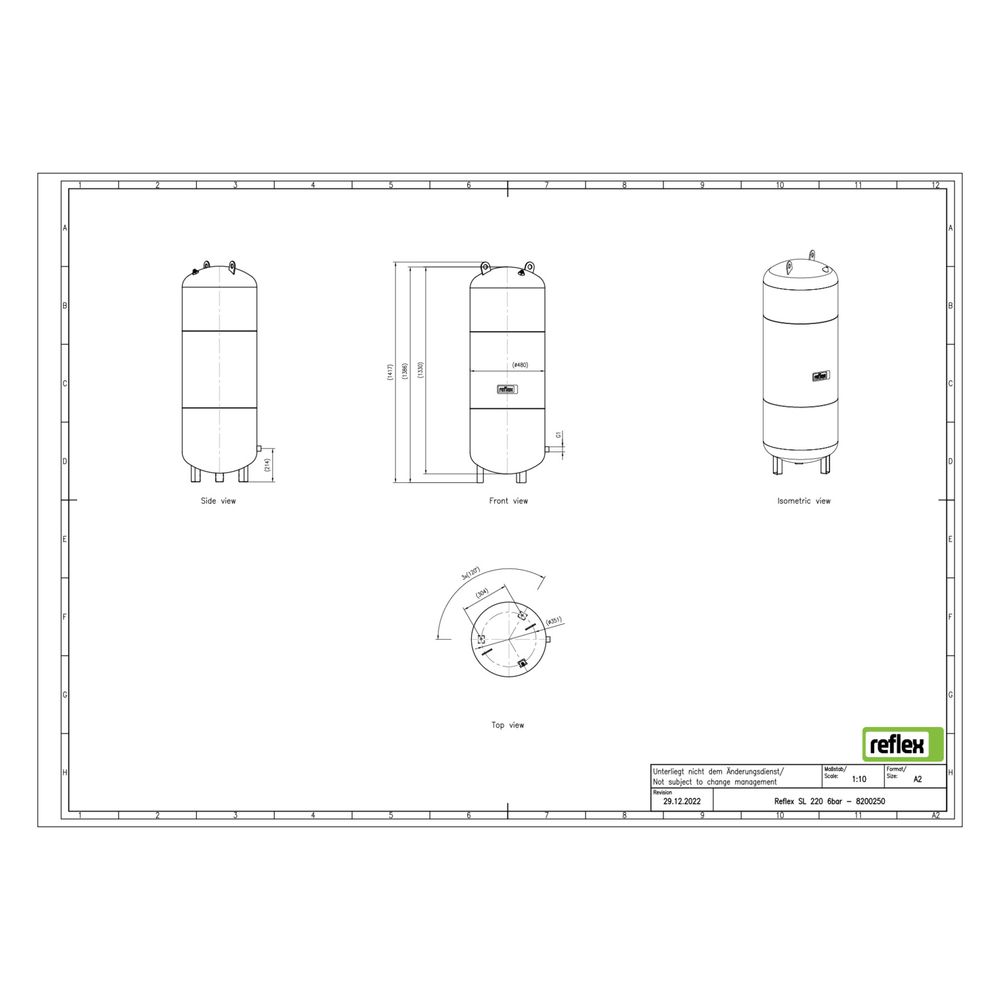

Reflex SL Ausdehnungsgefäß MAG 220, Nennvolumen 220l, 6 bar, schlanke Bauform, Grau
Der Reflex SL Ausdehnungsgefäß MAG 220 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 220 Litern und einem maximalen Betriebsdruck von 6 bar. Es zeichnet sich durch seine schlanke Bauform und die graue Epoxidharzbeschichtung aus. Das Gefäß ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und eignet sich besonders für Anwendungen mit eingeschränktem Platzangebot. Die Montage erfolgt vertikal, wobei das Gefäß mit einem metrischen Außengewindeanschluss ausgestattet ist.
Für welche Systeme ist das Reflex SL Ausdehnungsgefäß geeignet?
Das Reflex SL Ausdehnungsgefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt. Es erfüllt die Anforderungen der DIN EN 13831 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen. Das Gefäß ist für den Einsatz in Zentralheizungen geeignet und kann mit Frostschutzmitteln im Mischungsverhältnis von 25 bis 50 Prozent betrieben werden. Es ist nicht für den Einsatz mit Leitungswasser vorgesehen.
Welche Konstruktionsmerkmale und Materialien zeichnen das Ausdehnungsgefäß aus?
Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Halbmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gehäuse. Die schlanke Bauform mit einem Durchmesser von 480 mm und einer Bauhöhe von 1386 mm ermöglicht die Installation auch in beengten Räumen. Das Gefäß ist mit Füßen ausgestattet und für die vertikale Platzierung vorgesehen.
Welche technischen Betriebsgrenzen sind zu beachten?
Das Reflex SL Ausdehnungsgefäß ist für eine maximale Systemtemperatur von 120 °C ausgelegt, wobei die maximale Mediumtemperatur im Dauerbetrieb 70 °C beträgt. Der maximale Arbeitsdruck liegt bei 6 bar, der Vordruck beträgt 1,5 bar. Das Gefäß ist für den Einsatz mit Frostschutzmitteln im Bereich von 25 bis 50 Prozent geeignet.
Wie erfolgt der Anschluss des Reflex SL Ausdehnungsgefäßes?
Das Ausdehnungsgefäß ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm ausgestattet. Es verfügt über keine integrierten Sicherheitsventile, Manometer oder Befestigungsmaterialien, die separat beschafft werden müssen.
Technische Daten
- Nennvolumen: 220 l
- Maximaler Betriebsdruck: 6 bar
- Bauhöhe: 1386 mm
- Durchmesser: 480 mm
- Vordruck: 1,5 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Membranmaterial: Butylkautschuk (IIR)
- Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
- Farbe: Grau
Das Reflex SL Ausdehnungsgefäß MAG 220 bietet eine platzsparende Lösung für geschlossene Heiz- und Kühlsysteme mit einem Nennvolumen von 220 Litern und einem Betriebsdruck von bis zu 6 bar. Die langlebige Epoxidharzbeschichtung und die robuste Membrankonstruktion sorgen für eine zuverlässige Funktion bei Temperaturen bis 70 °C im Dauerbetrieb. Die schlanke Bauform und der metrische Außengewindeanschluss erleichtern die Installation auch in beengten Einbausituationen.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex SL |
| Hersteller-Produktgruppe | Reflex SL |
| Hersteller-Artikelnummer | 8200250 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8200250 |
| Bauhöhe | 1386,00 |
| Durchmesser | 480,00 |
| EAN-13 | 4036705158889 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 39 kg |
| Kippmaß | 1467,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
