Reflex Longtherm Plattenwärmetauscher RMG-21-180, geschraubt, 180 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-21-180 ist ein geschraubter Wärmetauscher mit 180 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Zerlegung und Wartung.
Welche Kanalformen und Strömungseigenschaften bietet der Wärmetauscher?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?

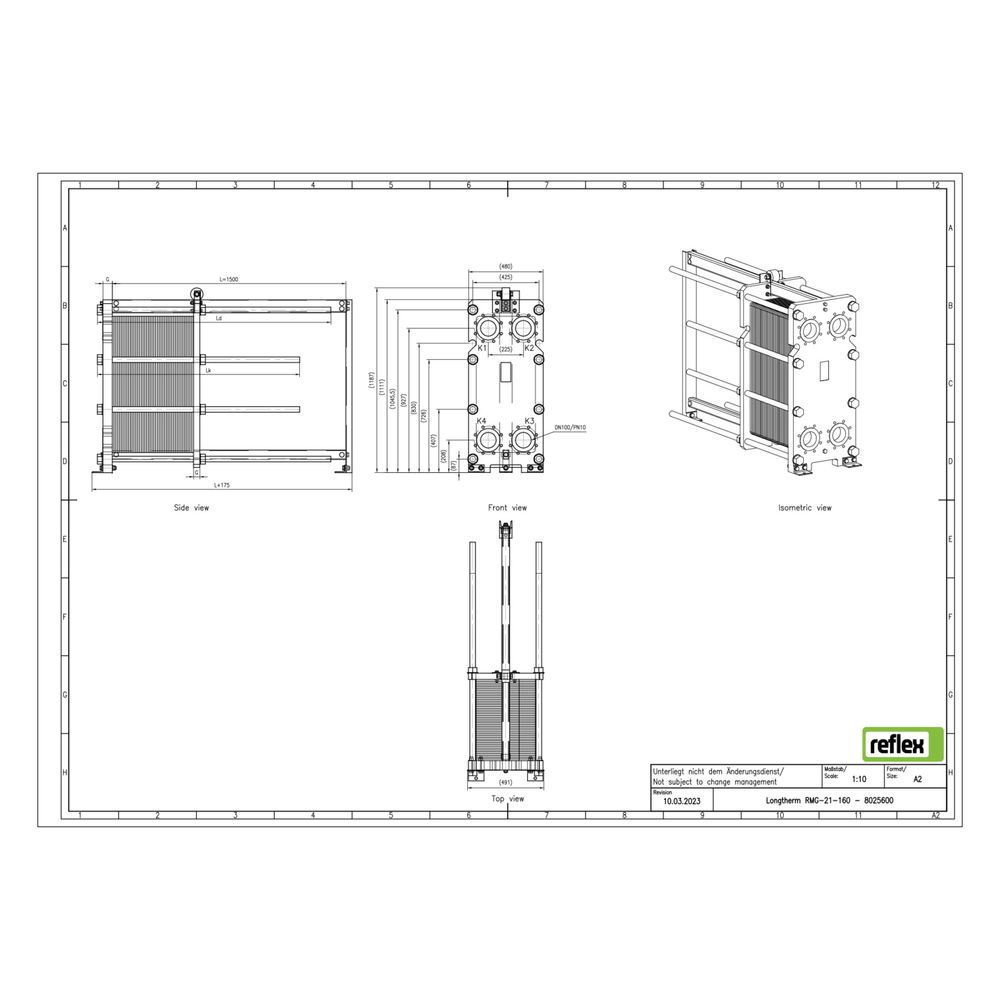

Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 auf der Primärseite. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 745 mm in der Tiefe. Er ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Eine Dämmschale ist für dieses Modell nicht vorgesehen.
Technische Daten
- Anzahl der Platten: 180
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Mittenabstand Anschlüsse: 225 mm
Der Reflex Longtherm Plattenwärmetauscher RMG-21-180 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der Möglichkeit zur einfachen Reinigung und Erweiterung ist er für anspruchsvolle industrielle Anwendungen geeignet. Die technischen Eigenschaften wie die Anzahl der Platten und der maximale Arbeitsdruck von 10 bar unterstützen eine zuverlässige Wärmeübertragung auch unter hohen Belastungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8126400 |
| Hersteller | Reflex |
| Anzahl der Platten | 180,00 |
| Artikelnummer | REFLEX-8126400 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705220852 |
| Geeignet für Dämmschale | nein |
| Gewicht | 595,2 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
