Reflex Exvoid Luft-Mikroblasenabscheider A DN 300, mit Flansch, 12-Loch, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 300 mit Flanschanschluss und 12-Loch-Ausführung ist speziell für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Mit einem maximalen Betriebsdruck von 10 bar und einer Glykol-Mischbarkeit bis zu 50 % entfernt er Mikroblasen zuverlässig und schnell, um die Betriebssicherheit und Effizienz der Anlagen zu verbessern. Die Ausführung in Stahl mit horizontaler Bauweise eignet sich besonders für den Einbau an Hochpunkten zur Betriebsentlüftung. Er ist zudem für den Einsatz in Solaranlagen geeignet und bietet eine variable Strömungsrichtung für flexible Installationsmöglichkeiten.

Wie funktioniert der Reflex Exvoid Luft-Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden durch das Prinzip des Vollstroms mit Beruhigung effektiv separiert. Anschließend erfolgt die automatische und permanente Ableitung der Luft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil direkt in die Atmosphäre. So wird eine kontinuierliche Entlüftung des Systems sichergestellt, ohne dass eine manuelle Reinigung während des Betriebs erforderlich ist.

Für welche Medien und Systeme ist der Exvoid geeignet?

Der Mikroblasenabscheider ist für die Medien Wasser und Wasser/Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 % Glykol ausgelegt. Er ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und kann auch in Solaranlagen eingesetzt werden. Offene Systeme sind nicht vorgesehen.

Welche technischen Merkmale zeichnen den Exvoid A DN 300 aus?

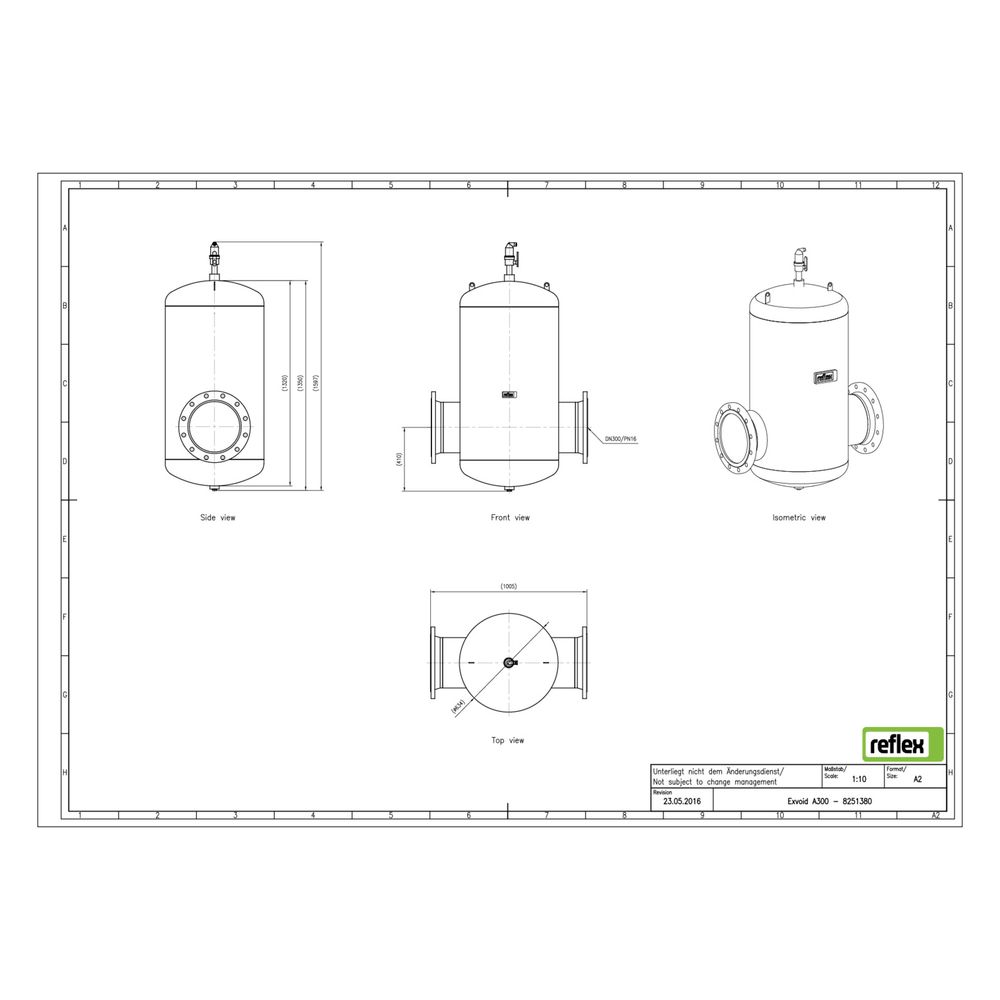

Der Absorber verfügt über einen Nenndurchmesser von DN 300 und einen Rohraußendurchmesser von 323,90 mm. Die Baulänge beträgt 1005 mm. Mit einem Kvs-Wert von 1696,40 ist er für Durchflussleistungen von 0,10 bis 405 m³/h ausgelegt. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C. Die Strömungsrichtung ist variabel, was die Anpassung an unterschiedliche Anlagenkonfigurationen erleichtert.

Technische Daten

• Nenndurchmesser: DN 300
• Rohraußendurchmesser: 323,90 mm
• Baulänge: 1005 mm
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Kvs-Wert: 1696,40
• Durchflussleistung: 0,10 bis 405 m³/h
• Glykol-Mischung: bis 50 %
• Anschlussart: Flansch
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 300 bietet eine zuverlässige und effiziente Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Stahlbauweise, dem hohen maximalen Betriebsdruck von 10 bar und der Eignung für Glykolgemische bis 50 % unterstützt er die Betriebssicherheit und verlängert die Lebensdauer der Anlagenkomponenten.
