Reflex Servitec 75/T/90 Vakuum-Sprührohrentgasung, bis 220m3, 1,3-5,4 bar, Control Touch

Der Reflex Servitec 75/T/90 ist eine Vakuum-Sprührohrentgasungseinheit, die für Heiz- und Kühlkreisläufe sowie Nahwärme- und Wärme-Kälteverbundsysteme konzipiert ist. Mit einem variablen Arbeitsdruck von 1,3 bis 5,4 bar und einer maximalen Anlagenkapazität von 220 m³ eignet sich das Gerät auch für den Einsatz in Hochhäusern. Die vollautomatische Multifunktionseinheit kombiniert Entgasung und Nachspeisung und ist für Wasser und Wasser-Glykol-Gemische bis zu 50 % ausgelegt.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec 75/T/90?

Die Entgasung erfolgt im Hydraulikteil mittels einer Edelstahl-Kreiselpumpe in Verbindung mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit einer Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet. Die Entgasung des Inhalts-, Füll- und Nachspeisewassers erfolgt in einem selbstoptimierenden Betrieb mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung. Dadurch wird die Entfernung von gelösten und freien Gasen aus dem Systemwasser effektiv unterstützt.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Steuerungs- und Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet eine kombinierte grafische und klartextliche Darstellung von Systemdruck sowie allen relevanten Betriebs- und Störmeldungen. Die Mikroprozessorsteuerung ist frei parametrierbar und beinhaltet eine Echtzeituhr, differenzierenden Fehler- und Parameterspeicher sowie eine Signalisierung des aktiven Betriebsmodus, Sammelstörmeldung und Minimalfüllniveau. Die Kommunikationselektronik umfasst Schnittstellen wie RS485, TTL, potenzialfreie Ausgänge und einen Steckplatz für optionale Module.

Wie wird die Nachspeisung im Reflex Servitec 75/T/90 gesteuert?

Die Nachspeisung erfolgt kontrolliert über einen betriebssicheren Zweiwegemotorkugelhahn. Die Ansteuerung basiert auf einer integrierten Systemdruckauswertung oder einem externen 230 V Signal, beispielsweise von einer Druckhaltestation. Bei Überschreitung der Laufzeit oder der Zyklenanzahl wird die Nachspeisung automatisch unterbrochen und eine Störmeldung ausgelöst. Alternativ kann die Nachspeisung aus einem offenen Netztrennbehälter erfolgen. Zudem besteht die Möglichkeit, einen Kontaktwasserzähler auszuwerten und optional die Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung zu integrieren.

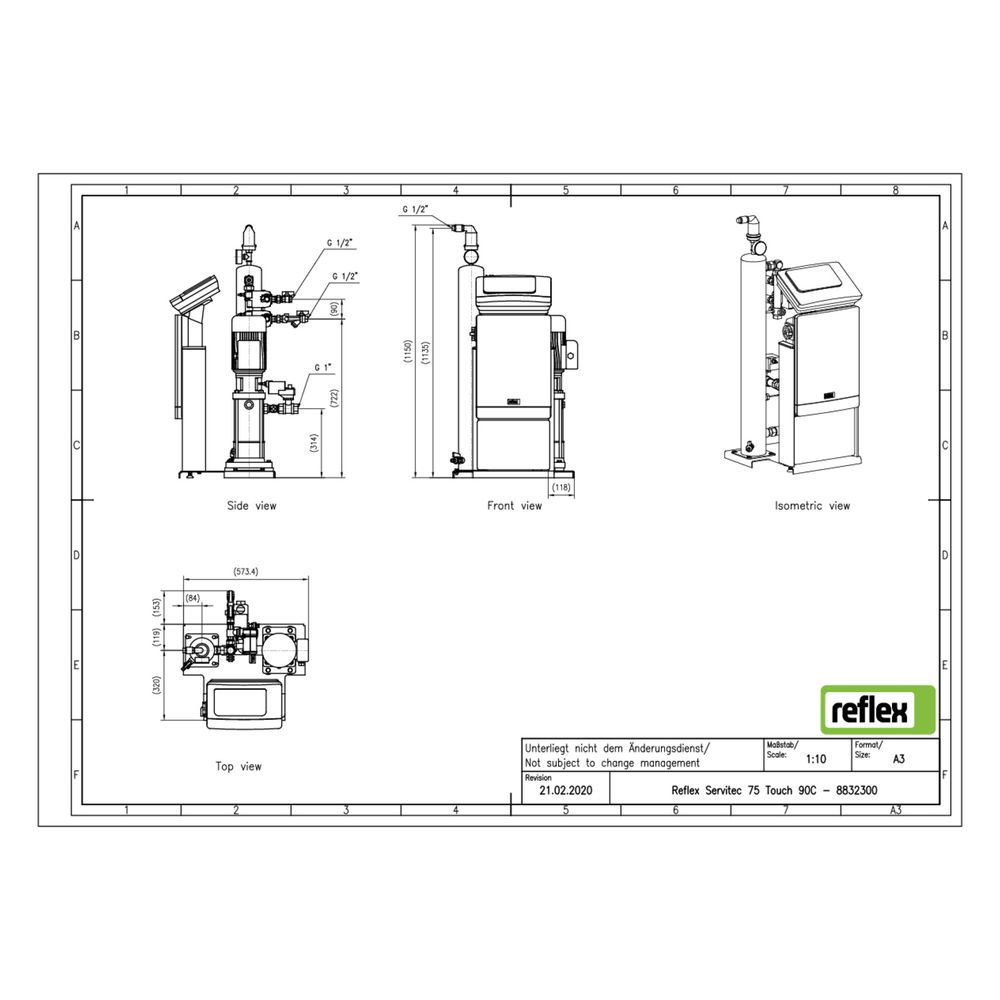

Wie ist die Servitec 75/T/90 konstruiert und installiert?

Die Funktionseinheit besteht aus einem Hydraulikteil und der Control Touch Bedieneinheit, die ergonomisch und wartungsfreundlich in ein modulares, bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden sind. Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank direkt unterhalb der Bedieneinheit montiert. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet, mit integrierten Absperrungen an den Systemanschlüssen. Die Bedieneinheit kann optional separat und vertikal an einer Wand bis zu drei Meter entfernt montiert werden.

Technische Daten

• Maximaler Betriebsdruck: 1,3 bis 5,4 bar
• Maximales Anlagenvolumen: 220 m³
• Maximale Glykol-Mischung: 50 %
• Nennstrom: 6,8 A
• Maximale elektrische Leistungsaufnahme: 1,1 kW
• Schalldruckpegel: 55 dB(A)
• Frequenz: 50 Hz
• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll
• Baulänge: 556 mm
• Bauhöhe: 1150 mm
• Bautiefe: 669 mm
• Umgebungstemperatur: 0 bis 35 °C

Der Reflex Servitec 75/T/90 bietet eine vollautomatische und selbstoptimierende Entgasungs- und Nachspeisefunktion für geschlossene Heiz- und Kühlkreisläufe. Mit seiner leistungsstarken Edelstahl-Kreiselpumpe, der präzisen Steuerung über das Control Touch Display und der flexiblen Installation ist das Gerät besonders für anspruchsvolle Anwendungen in größeren Anlagen geeignet. Die Kombination aus variablen Betriebsparametern und umfangreicher Überwachung sorgt für einen zuverlässigen Betrieb und eine effiziente Systempflege.
