Reflex S Ausdehnungsgefäß MAG 8, Nennvolumen 8l, 10 bar, Vollmembran, Grau

Das Reflex S Ausdehnungsgefäß MAG 8 mit einem Nennvolumen von 8 Litern ist ein Membran-Druckausdehnungsgefäß in Grau, das speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlsystemen entwickelt wurde. Es ist für Systemdrücke bis 10 bar ausgelegt und eignet sich besonders für Anlagen mit einem Frostschutzmittelzusatz von bis zu 50 Prozent. Das Gefäß ist für den vertikalen Einbau konzipiert und verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm).

Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?

Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme konstruiert. Es erfüllt die Anforderungen der DIN EN 13831 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen. Die Konstruktion mit einer nicht tauschbaren Vollmembran aus Butylkautschuk (IIR) ermöglicht eine hohe Beständigkeit gegenüber Frostschutzmittelzusätzen von 25 bis 50 Prozent. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C.

Wie ist das Ausdehnungsgefäß aufgebaut und welche Materialien werden verwendet?

Das Gefäß besitzt eine langlebige Epoxidharzbeschichtung, die Korrosionsschutz bietet. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, um Druckschwankungen im System auszugleichen. Die Membran ist nicht austauschbar und besteht aus Butylkautschuk (IIR), einem Material, das für seine Beständigkeit gegen Frostschutzmittel bekannt ist. Die graue Lackierung und der metrische Außengewindeanschluss mit einem Rohraußendurchmesser von 26,9 mm runden die Konstruktion ab.

Welche Einbaubedingungen und Anschlussmöglichkeiten sind zu beachten?

Das Reflex S MAG 8 ist für den vertikalen Einbau vorgesehen. Es verfügt weder über Füße noch Befestigungslaschen, da diese erst ab einem Volumen von 33 Litern vorgesehen sind. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Das Gefäß ist nicht mit einem Sicherheitsventil oder Manometer ausgestattet und wird ohne Befestigungsmaterial geliefert.

Welche Betriebsparameter sind relevant?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und hat einen Vordruck von 1,5 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist nicht für den Einsatz mit Leitungswasser geeignet, sondern speziell für Systeme mit Frostschutzmittelzusatz. Die Bauhöhe beträgt 332 mm, der Durchmesser 206 mm, und das Kippmaß liegt bei 391 mm.

Technische Daten

• Nennvolumen: 8 Liter
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Grau

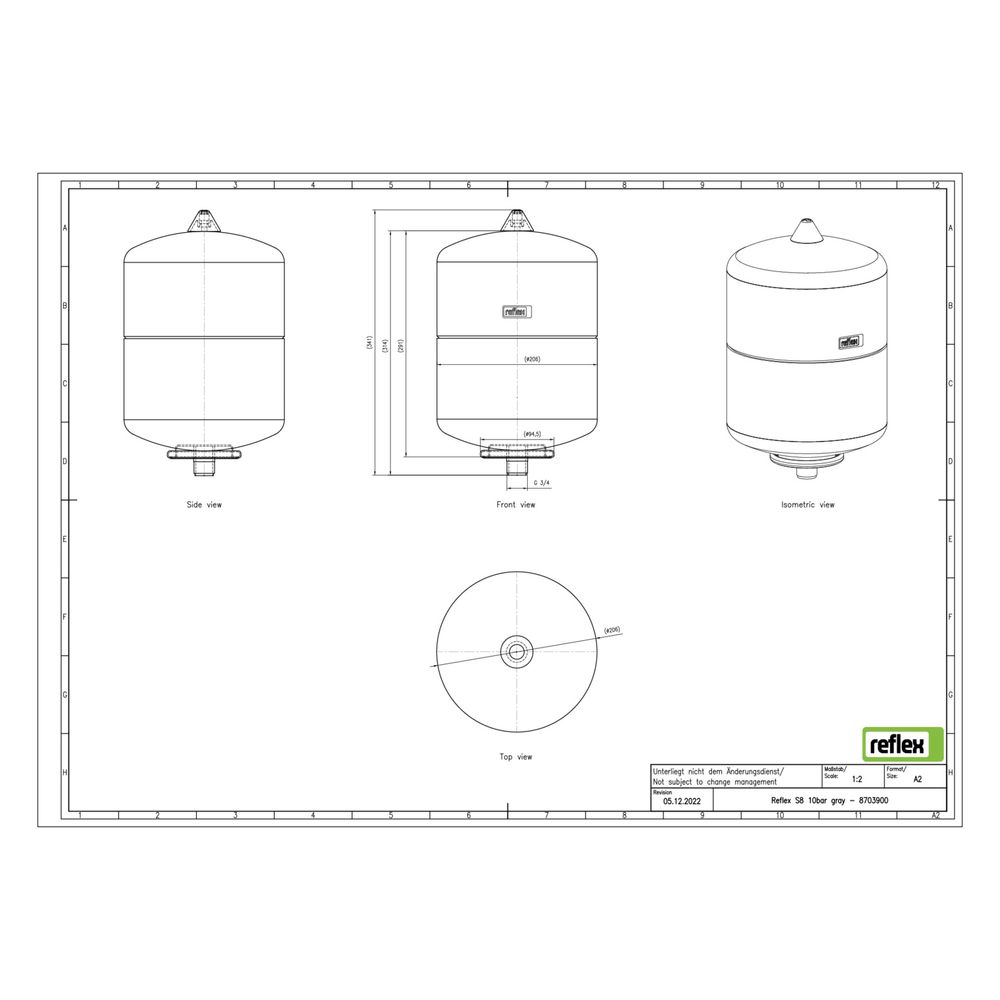

• Bauhöhe: 332 mm
• Durchmesser: 206 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Vordruck: 1,5 bar
• Maximale Mediumtemperatur: 70 °C
• Maximale Systemtemperatur: 120 °C
• Membranmaterial: Butylkautschuk (IIR)
• Geeignet für Frostschutzmittelzusatz: bis 50 %

Das Reflex S Ausdehnungsgefäß MAG 8 bietet eine zuverlässige Druckausgleichslösung für geschlossene Solar-, Heiz- und Kühlsysteme mit einem Volumen von 8 Litern und einem maximalen Betriebsdruck von 10 bar. Die robuste Epoxidharzbeschichtung und die beständige Butylkautschukmembran sorgen für eine lange Lebensdauer auch bei hohen Frostschutzmittelanteilen. Die kompakte Bauform und der metrische Außengewindeanschluss ermöglichen eine einfache Integration in bestehende Anlagen.
